CAD怎么設計一款vcd機的平面圖?綜合運用矩形、直線、圓、移動等命令，下面我們就來看看詳細的教程。

1、正常啟動autocad2013軟件，選擇“文件|保存”菜單命令，將其保存為“vcd”文件。

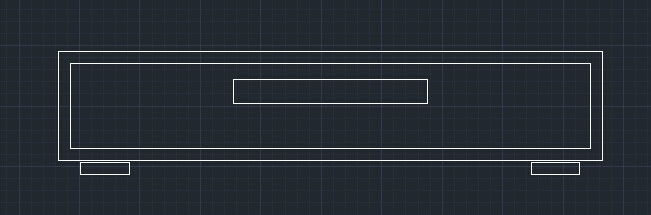

2、執行“矩形”命令（rec）,繪制出一個450mmX90mm的直角矩形；再執行“偏移”命令（O），將直角矩形向內偏移10mm的距離。

3、執行“矩形”命令（rec）,繪制出一個160mmX20mm的直角矩形；再執行“偏移”命令（O），將直角矩形向內偏移2mm的距離；同樣再執行矩形命令，繪制出40X10mm的直角矩形作為VCD的底腳，并移動到圖中所示位置，最后執行“鏡像”命令（MI）,將VCD底腳水平鏡像出一個。

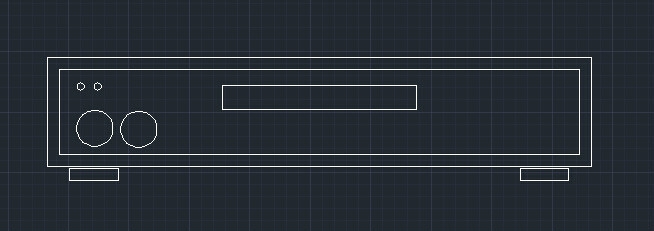

4、執行“圓”命令（c），繪制出兩個半徑分別為15mm和3mm的圓，再執行“移動”命令（M）和執行“復制”命令（co）,繪制出如圖所示的圖形。

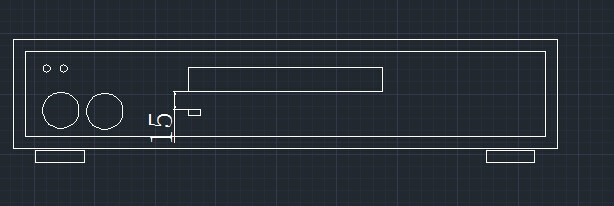

5、執行“矩形”命令（rec）,繪制出一個10X5mm的直角矩形，并執行“移動”命令（M），將小矩形按鈕移動到圖中所示位置。

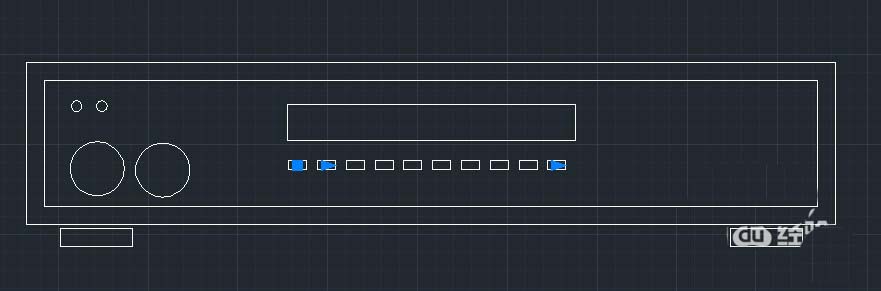

6、執行“陳列”命令（AR），根據命令行提示，選擇“小矩形”對象，并按空格鍵確定，再選擇“矩形（R）”選項，按空格鍵確定，再根據命令行提示選擇“間距（s）”選項，按空格鍵確定，并輸入列數之間的距離為“16”，按空格鍵以默認行之間的距離；再根據命令行提示選擇“行數（R）”選項，并設置行數為“1”、列數為“10”，最后按空格鍵確定。

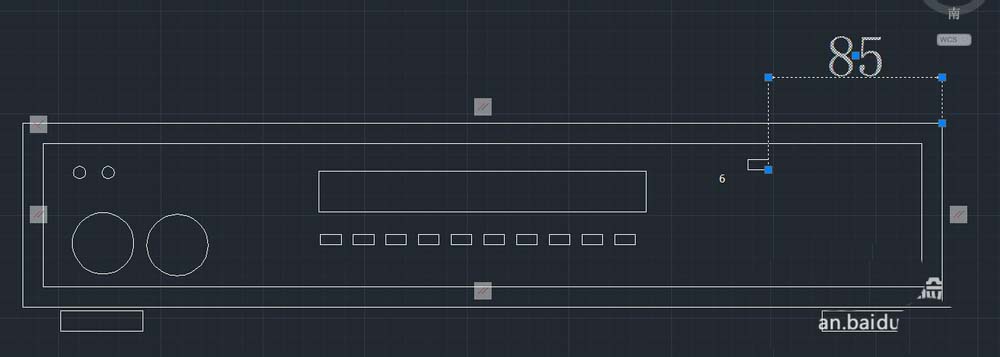

7、執行“矩形”命令（rec）,繪制出一個10X5mm的直角矩形，再執行“圓”命令（c）,繪制出一個直徑為8mm的圓，再執行“移動”命令（M），將小矩形和圓移動到圖中位置。

8、執行“陳列”命令（AR），根據命令行提示選擇“矩形”選項，再根據命令行提示選擇“間距（s）”的距離為“-15”，再輸入列數之間的距離為“15”；再根據命令行提示，輸入行數為“3”，列數為“6”，最后按空格鍵確定。

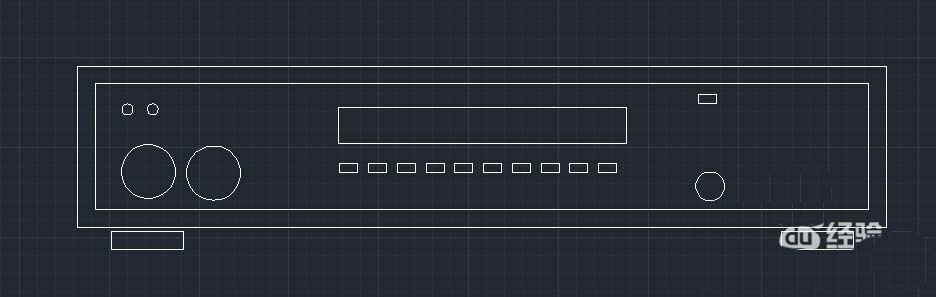

9、同樣，對圓對象進行陣列，相關參數間距為“24”、行數為“1”，列數為“4”，最后按下空格鍵確定。

好了，一款vcd機就畫好了，很簡單的教程。
