cad繪制的圖紙中需要插入一些符號，該怎么插入呢？下面我們就來看看詳細的教程。

1、正常啟動autocad軟件，執行“文件|打開”菜單命令，將“室內裝飾樣板.dwt”文件打開，再執行“文件|另存為”菜單命令，將其另存為“詳圖符號.dwg”文件，從而調用其中已經有的繪制環境

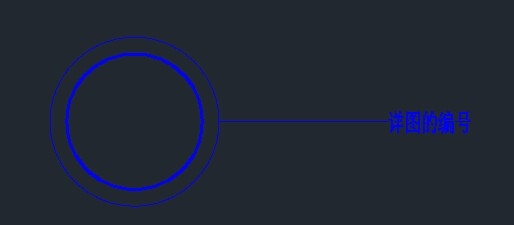

2、執行“圓”命令（C），根據提示繪制出一個半徑為500mm的圓。

3、執行“偏移”命令（O），將圓向內偏移100mm.

4、選擇內側圓，在“特性”工具欄中設置線寬為30mm.

5、執行“直線”命令（L），經過外圓的右側象限點，向右側繪制一條長1000mm的直線。

6、執行“單行文字”命令（T），輸入文字并移動到相應的位置。

7、執行基點命令（base）,指定圓心點作為基點，然后保存。

上面就是詳圖符號中內外圓直徑的大小，并且設置內圓的線寬，再讓用戶掌握詳圖符號中圓內文字的字高及設置方法，需要的朋友可以收藏一下。
