cad中繪制的窗戶基本上都是單線圖。主要是畫出個窗戶的尺寸和開啟扇的方向即可。想要畫出雙線圖，該怎么畫呢？我們通過門窗軟件先把所有的圖型存儲在軟件里，然后在電腦上選擇窗戶的形狀類型然后再輸入尺寸。這種軟件出的圖則是雙線圖，但有時電腦軟件出的圖紙有時會不協調，因為他并不是按照比例來出圖的。下面我們就來看看詳細的解決辦法？

1、打開CAD軟件，拿出要畫的草圖，然后用直線先畫出圖紙的整體輪廓，這個畫法和單線圖是一樣的，在畫圖之前，先把左下角的正交和對象捕捉打開，這樣有利于我們畫圖。正交打開方便畫直線，我們畫窗戶一般都是用直線畫的。

2、分析圖紙。

我們這里說的是最簡單的窗戶圖。就是有開扇有固定。開扇指的是窗戶可以打開的部分，固定指的是不能打開的死固定。固定相對好畫些，只要在原有的固定框里再畫一個雙線的小固定即可。開扇部分為了看起來更有立體感，還得突顯出扇，就必須比固定多畫一個固定框。但這個固定框可以畫單線的，扇的部分用雙線畫出來。

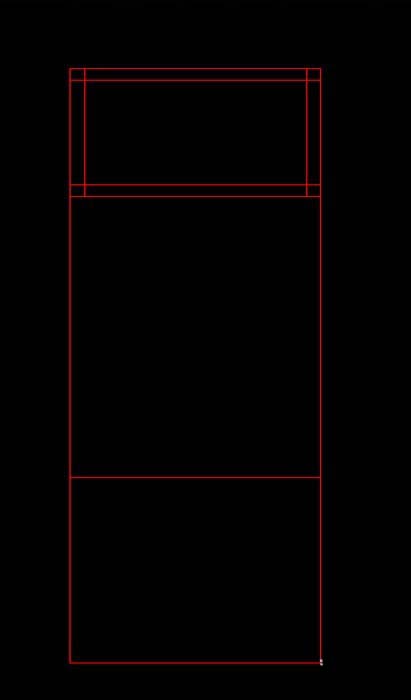

3、開始畫固定雙線的外線部分。

這個雙線外面一條線具體怎么畫呢？我們這里用的最多的方法就是偏移工具。首先我們要確認好雙線離外面輪廓線的距離是多少，我們這里暫定50mm,雙線之間的距離暫定20mm,選擇一條要偏移的線，選擇偏移工具，也可以用快捷鍵O,然后輸入要偏移的距離，拉動鼠標，這樣就偏移成功了。

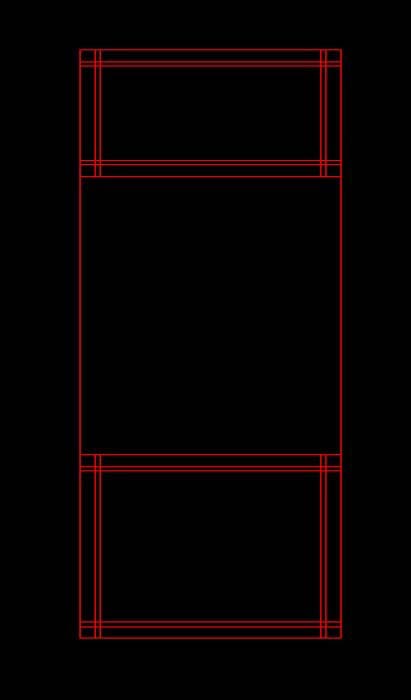

4、開始畫固定雙線圖的內線部分。

內線部分和外線是用同樣的方法，也是用偏移工具來完成的。只是雙線之間的距離要小一點，我們定為20mm。我們依次用偏移工具把固定部分畫好。畫好之后，我們看到固定邊角部分相交叉的地方感覺很亂，這個先不著急弄，等我們畫好扇后一起來處理。

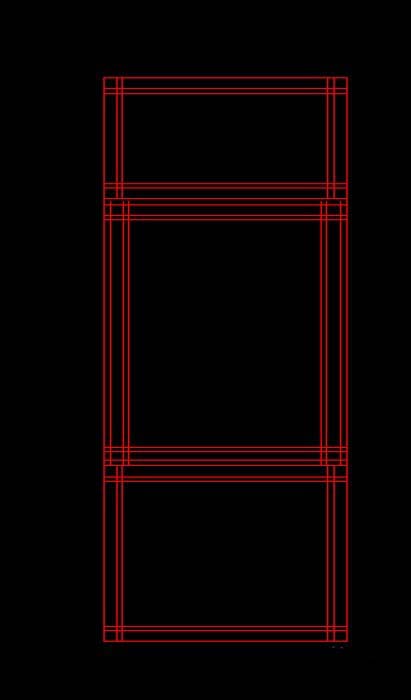

5、開始畫開扇的部分。

扇的部分比固定要多一根線，看起來圖有立體感。但要注意的是，單線部分和輪廓線的距離我們設定為25mm，主要是區別扇和固定的不同。同樣也是偏移的方法畫扇的單線，畫好之后，再接著畫扇里面的雙線部分。

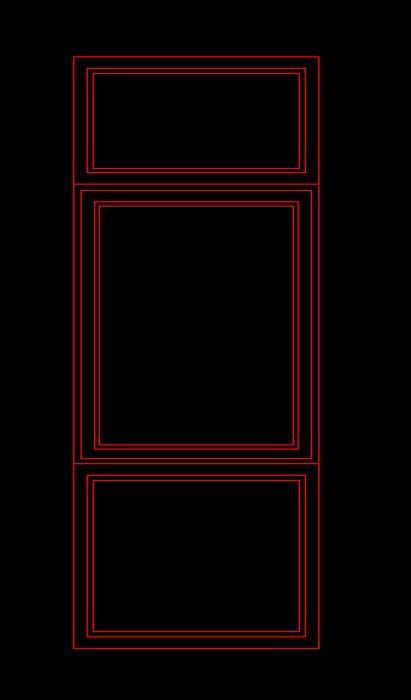

6、修剪邊角多余的線。

畫好之后，感覺好多條線看得人眼花繚亂的?，F在我們要做的就是利用修剪上具來把多余的線去掉。我們可以去工具欄選擇修剪工具，也可以用快捷鍵TR來操作。這是修剪前和修剪后的區別，是不是修剪后的更清晰呢。

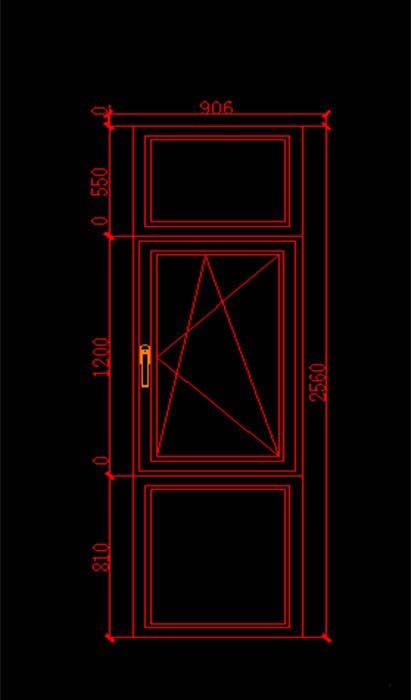

7、最后標注尺寸，畫開啟方向和把手的方向。

每家的門窗設計畫圖都不盡相同，但有一點是相同的，就是把手在什么位置，都是一樣的，以把手位置為準。標注尺寸要以用快速標注法，也可以用線形標注。最后畫好如下圖。希望可以幫助大家認識雙線圖的畫法。

注意事項：修剪時可以畫好一個雙線框，就直接修剪，都畫好修剪的話，容易亂。

以上就是cad繪制窗戶平面圖的詳細教程，喜歡的朋友可以學習一下，請繼續關注武林網。
