現在的房子樣式很多，想要繪制一個弧形的戶型圖，該怎么繪制呢？下面我們就來看看詳細的教程。

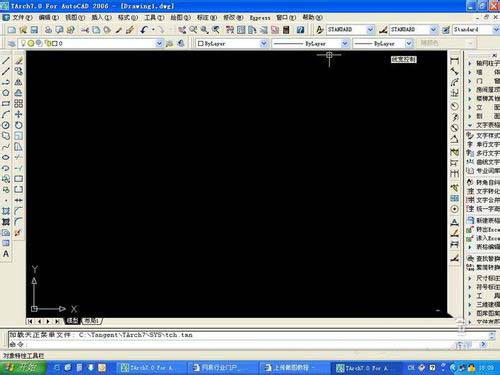

1、打開天正建筑軟件，它會自動的附帶打開CAD軟件。

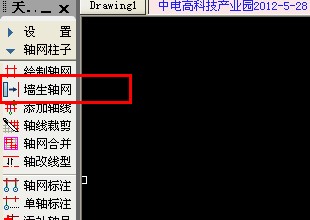

2、在右邊的工具欄里，看到第3行，找打繪制軸網，點擊下。

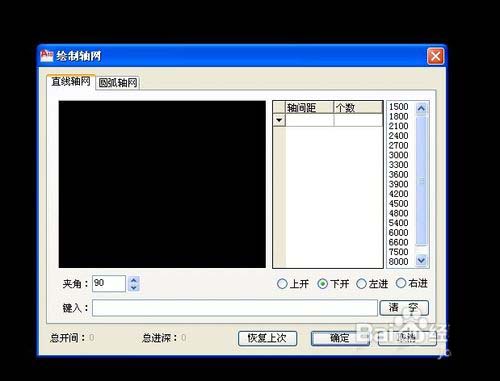

3、彈出對話框，看到直線軸網跟圓弧軸網，這里可以看到有很多參數可以設置。

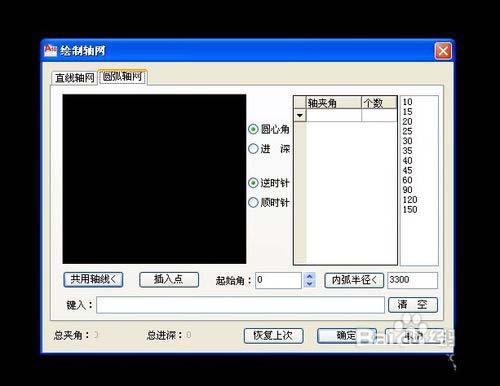

4、直線軸網跟圓弧軸網，我們現在需要選圓弧軸網，因為是做弧形戶型。

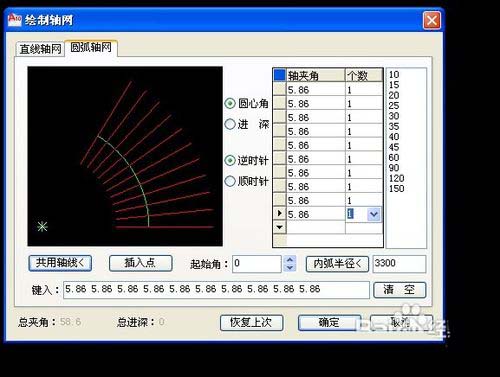

5、我們在軸夾角那里輸入弧度的數值，隨便按1個5.86，個數輸入1個。我們復制10個看看下面效果。它是從0度開始的。

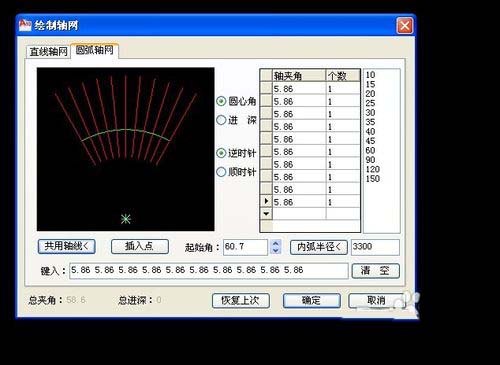

6、效果在左邊黑色的那個框子里出現了，然后繼續看看。為了讓我們看的美觀性，視覺好看點，輸入起始角60.7度。立刻豎立起來了。

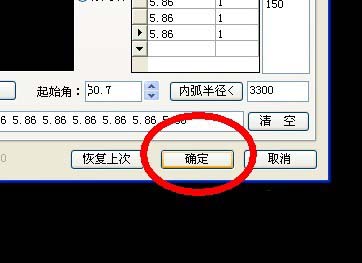

7、點擊確認，然后看看出來的線條效果。

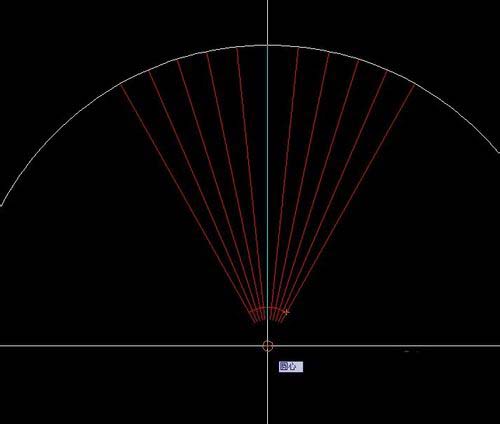

8、打開撲捉器，找到圓心，畫出需要的半徑作為邊框。

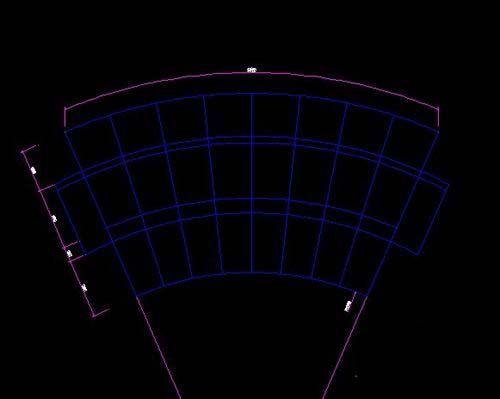

9、按照弧形圖做出修改。

10、我們讓軸線變成墻體，點擊軸線生墻，輸入好墻體厚度我給上180，一邊就是90.

11、經過生墻體，結構出來了。注意這里現實的是軸線跟墻體一起。我們可以關閉軸線圖層，這樣就不會顯示出來，那么凌亂?，F在還不能關閉，需要輔助用。

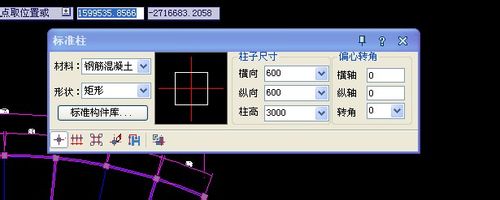

12、放入標準柱，輸入好柱子的尺寸600*600。鼠標放在墻體上，自動會生出柱子。

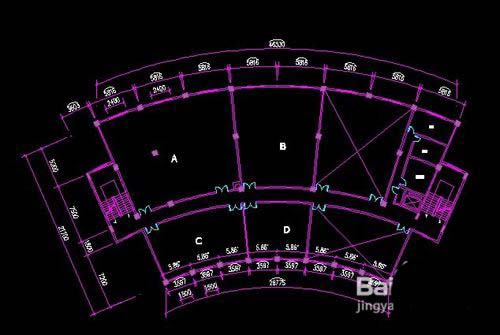

13、最后給上標注，尺寸統一下，就可以出圖了。

以上就是cad繪制弧形戶型圖的詳細教程，很簡單，喜歡的朋友請繼續關注武林網。
