cad中想要對斜截管圓管放樣下料，這是鈑金構件中最簡單的一種，圓管與一傾斜平面相交，即按本構件下料。下面我們就來看看詳細的教程。


1、繪制鋼管二維圖。

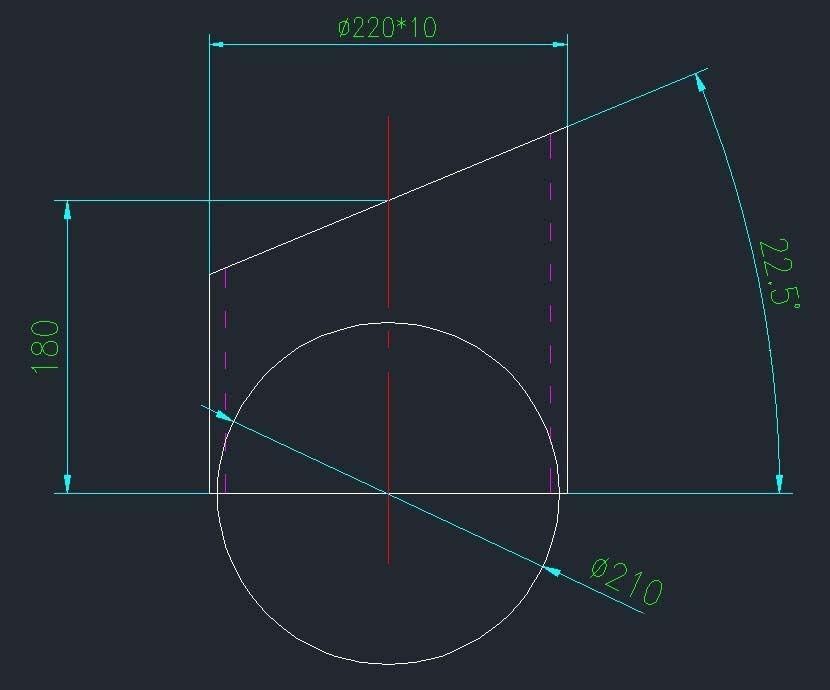

2、垂直端口繪制一個直徑為鋼管中徑的圓。

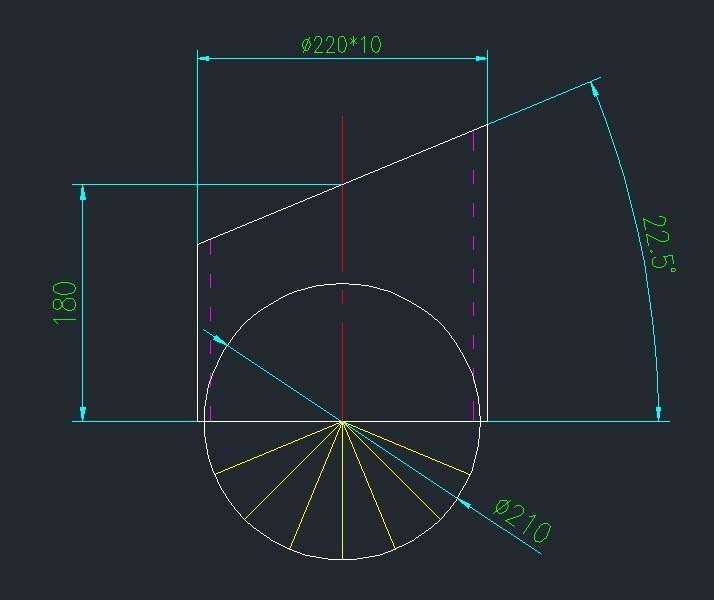

3、以剛才繪制圓的圓心繪制16等份線（黃色）（按鋼管直徑大小設置等份數量，等份數量均需4的整數倍）。

4、將等份線與圓的交點與鋼管斜口進行垂直延伸連接（綠色）。

5、將等分線修剪到與鋼管端口一齊，刪除多余線段。

6、算出中徑210的周長為210*3.141592654=659.734，將周長659.734作16等份：659.734/16=41.233。繪制一條41.233的線段，并進行矩形整列

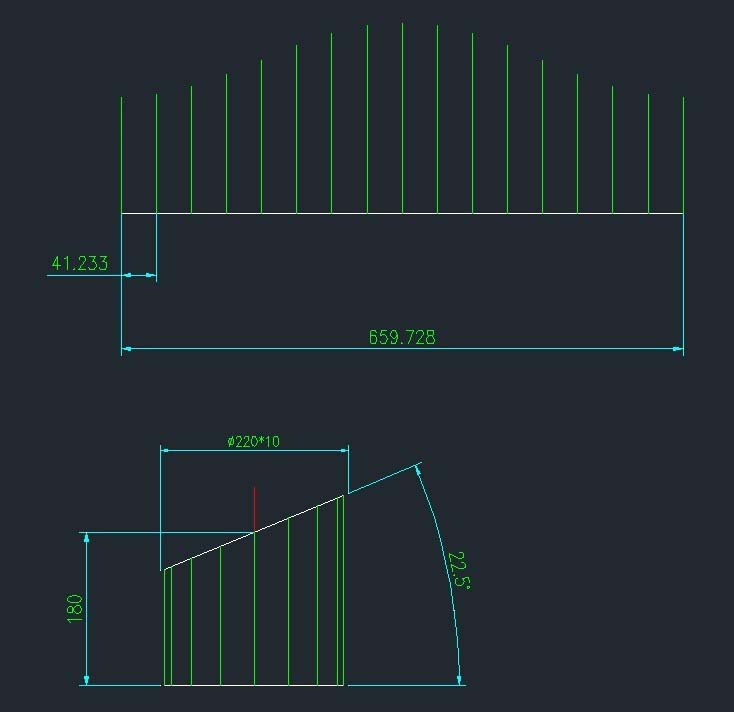

7、直接將依次將鋼管的綠色等份線復制到剛才矩形整列的端點

8、將上面端點用樣條曲線進行連接，即可得到需要的下料圖形
