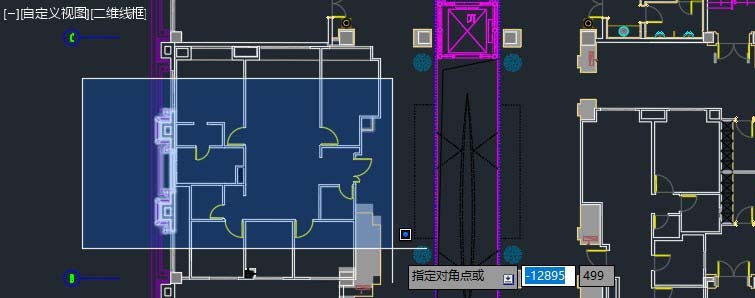

前幾天有人在網上問了這個問題并附上了截圖，當時我還沒太在意，今天我重現了這個現象并找到原因，簡單給大家講一下。

一、原因介紹

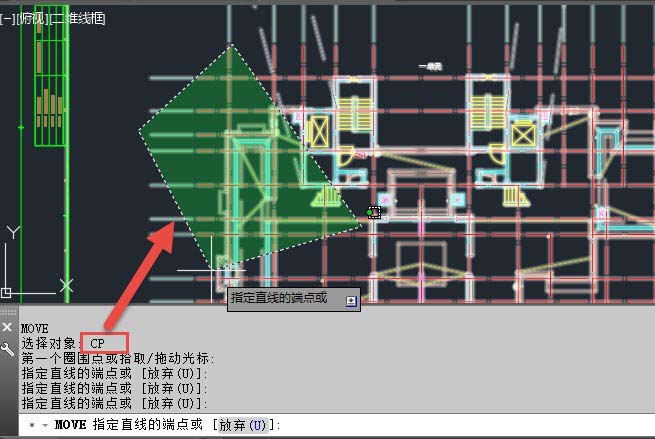

1、這其實不是錯誤，而是AUTOCAD 2015板增加的一個新功能。在PS等軟件中就有套索的功能，用戶可以用不規則的區域來選擇圖形。其實在CAD低版本中也可以用多邊形區域來選擇圖形，在命令提示選擇對象時，可以輸入WP或CP用多邊形區域進行窗口和交叉選擇，如下圖所示。

2、當命令行提示選擇對象時，輸入?號，回車，我們就可以看到WP、CP等這些隱藏的捕捉選項，前面曾發文章介紹過，這里就不再多說了。

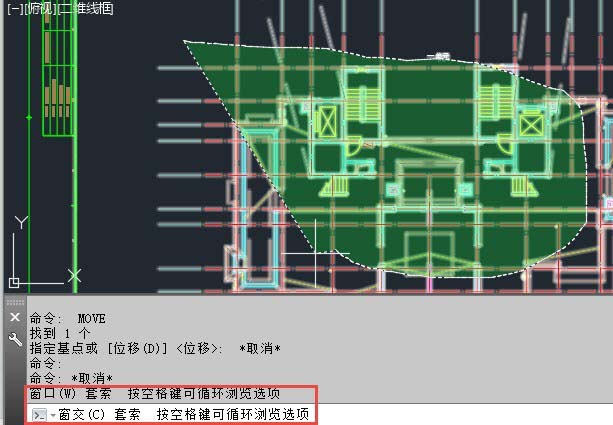

我想AUTOCAD為了讓不規則區域選擇更方便，也是為了模仿PS的套索選擇功能，到AUTOCAD 2015版對框選進行了改進。選擇對象時，我們單擊左鍵，松開鼠標，拖動，就變成矩形的窗口選擇，如果按住左鍵拖動就會自動變成套索選擇。對于套索選擇，同樣存在三種模式，當出現套索時，我們注意看命令行提示，如下圖所示。

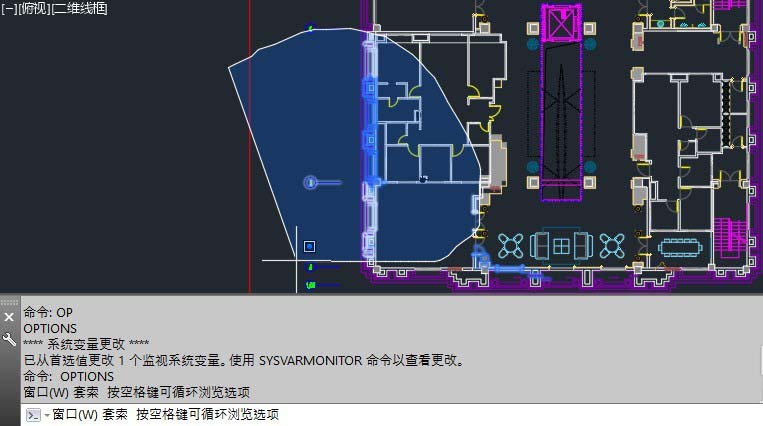

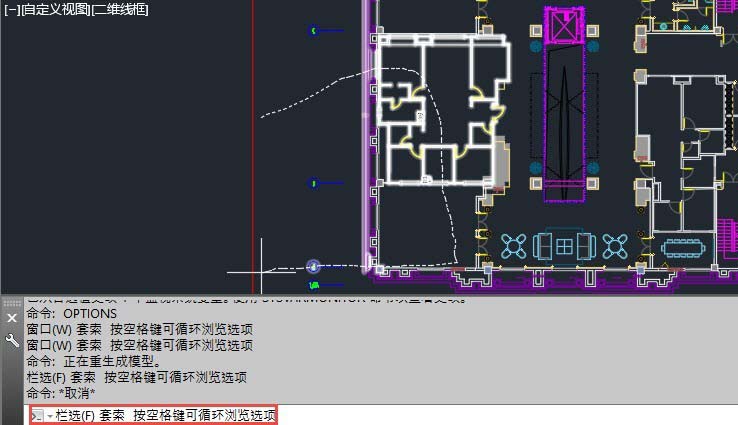

3、命令行提示我們可以按空格鍵可在三種模式間切換，這三種模式分別是窗口、窗交和欄選，窗口就是在完全在套索區域內的圖形才會被選中，窗交是只要有一部分在窗口內部的圖形都會被選中，欄選就是與套索邊界相交的對象才會被選中。大家既然學會了如何操作，不妨可以試試這三種套索模式選擇的效果，看看自己哪些情況下用得上。

二、關閉套索選擇

如果你覺得套索選擇能用得上，你就需要注意他和矩形窗選的操作的區別，掌握好操作的技巧。如果我們覺得套索選擇不方便，而且還會妨礙我們正常的選擇的話，可以將套索選擇關閉，關閉的方法非常簡單。

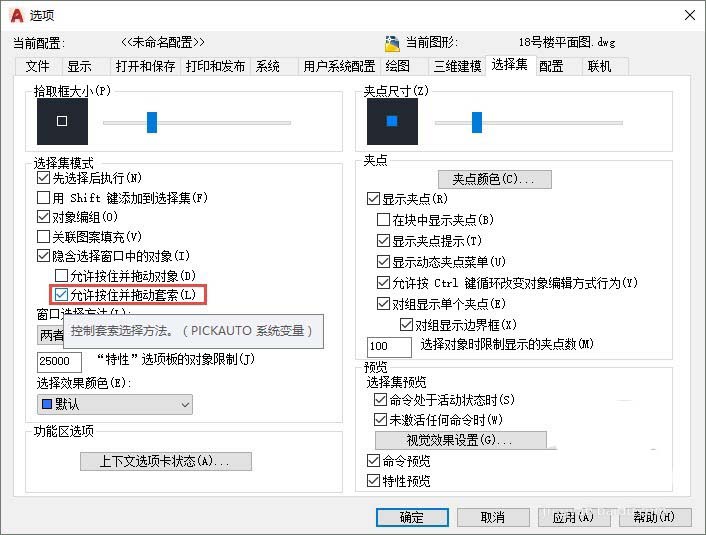

輸入OP，回車，打開選項對話框，單擊“選擇集“選項卡，我們會看到一個"允許按住并拖動套索"選項，單擊取消勾選此選項，然后我們再選擇對象時，即使按住鼠標左鍵并拖動也不會出現套索了。

2、CAD在推出新功能后，有些會對操作習慣有所改變，有的人會快速適應這種變化，但這種改變可能對有些人用處不大，但對他們之前習慣的操作反倒有影響，因此很多人寧愿用老版本。CAD每個版本都會增加一些新功能，有些功能大家很快就會用起來，但有些功能卻過了好多年仍然沒有多少人用，有些功能很強大，但操作比較復雜，比如圖紙集、動態塊、參數化等，有些功能隱藏得較深，CAD幫助還放到了網上，看起來很不方便，于是知道的人也不多。

編輯圖形就需要先選擇圖形，提高選擇的速度對提高圖形編輯的效率非常重要，因此CAD不斷增加各種選擇方式，點選、框選、選擇過濾器、快速選擇、選擇相似對象、套索選擇，還有好多隱藏起來的選項選項，了解這些選項的作用，在選擇圖形時選擇最合適的方式可以起到事半功倍的效果。

形時選擇最合適的方式可以起到事半功倍的效果。
