cad2017圖紙中需要標注對稱公差標注，該怎么標注呢？下面我們就來看看詳細的教程。

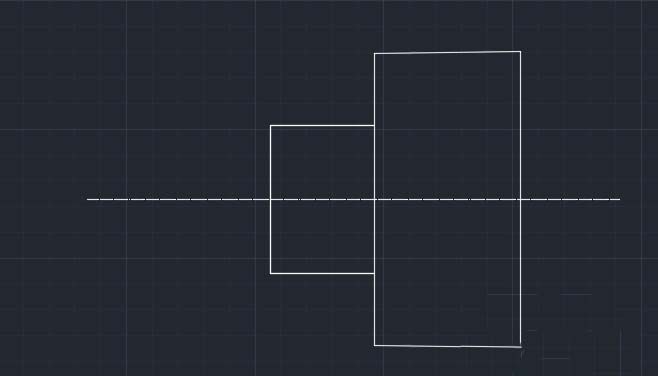

1、首先，所畫的圖形如圖所示。

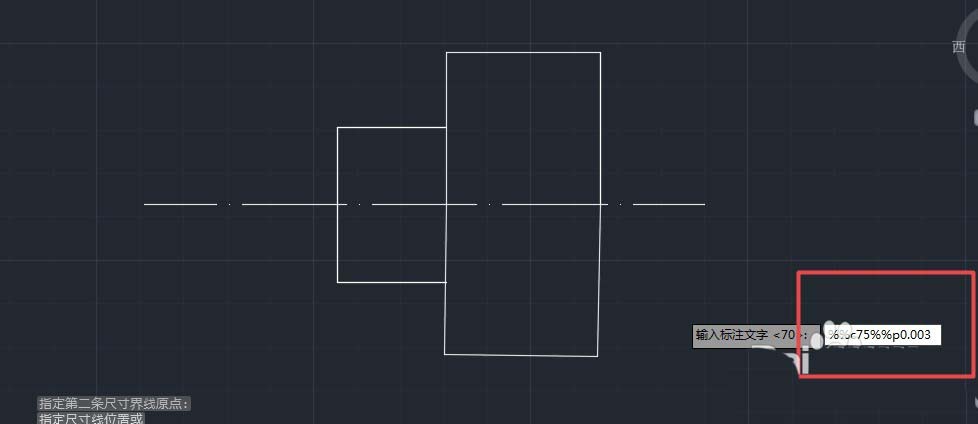

第一種方法是，選擇線性標注或輸入快捷鍵“dli”，選取兩點之后拉出不動，輸入“T”回車，進行文字標注，輸入“%%c70%%p0.003”回車即可。

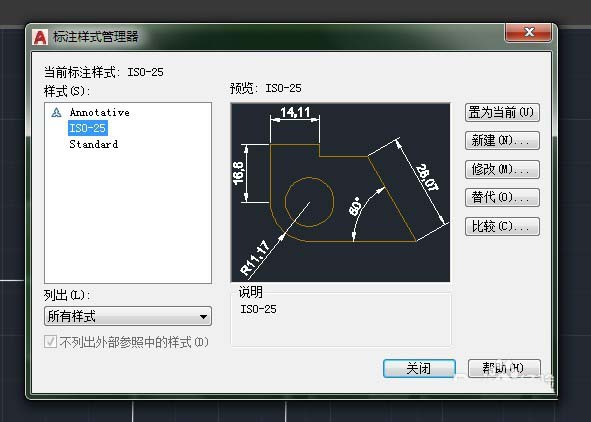

第二種方法是，選擇線性標注后，按d快捷鍵進入標注樣式管理器。

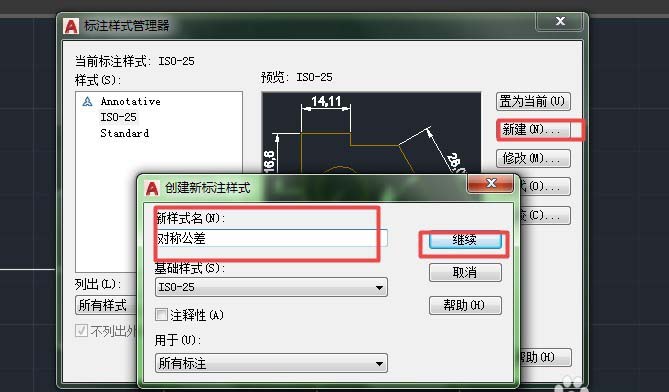

2、在標注樣式管理器中選擇新建。彈出“創建新標注樣式”快捷鍵，輸入樣式名為“對稱公差”后，選繼續。

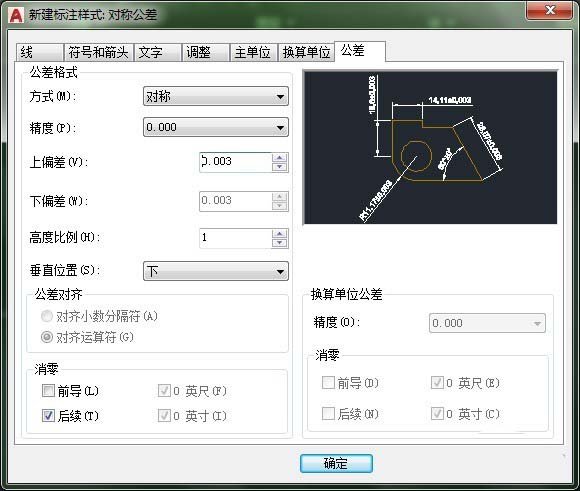

3、在“新建標注樣式：對稱公差”對話框，選擇“公差”一欄，將“方式”改為“對稱”，“精度”改為“0.000”，“上偏差”改為“0.003”。

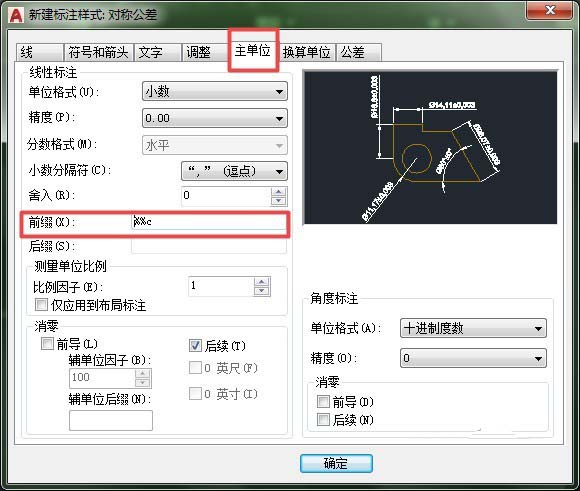

4、在“主單位”這一欄的“前綴”里填“%%c”。并按“確定”。

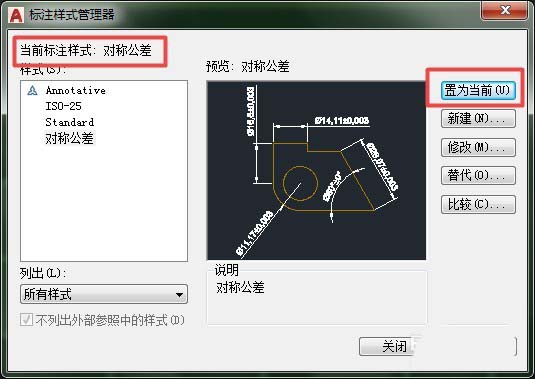

5、在“標注樣式管理器”中選擇“置為當前”，即可。

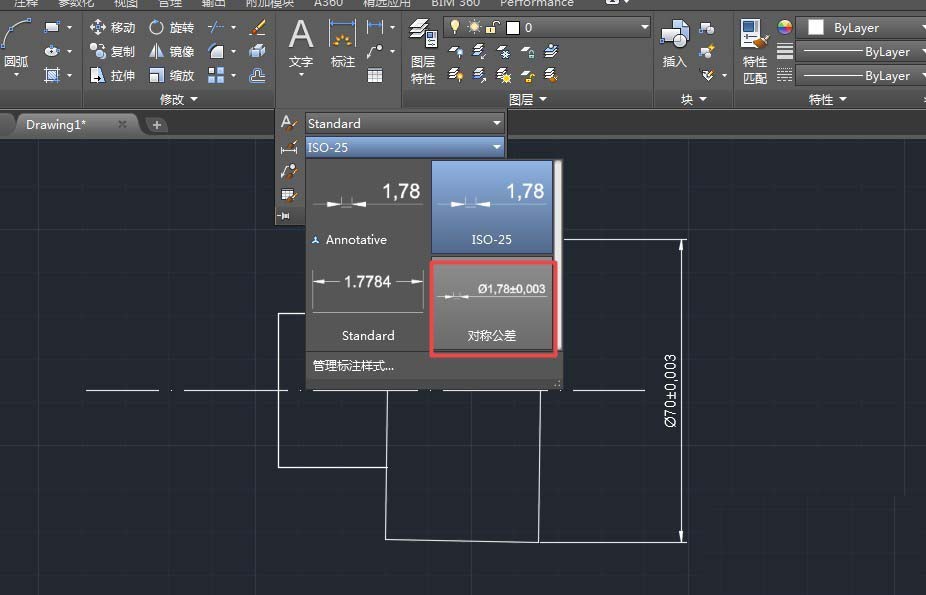

6、點擊注釋倒三角形，出現下拉菜單選擇“對稱公差”也一樣。

以上就是cad2017對稱公差的標注方法，希望大家喜歡，請繼續關注武林網。
