cad中想要畫一個扇形，該怎么繪制呢？下面我們就來看看詳細的教程。

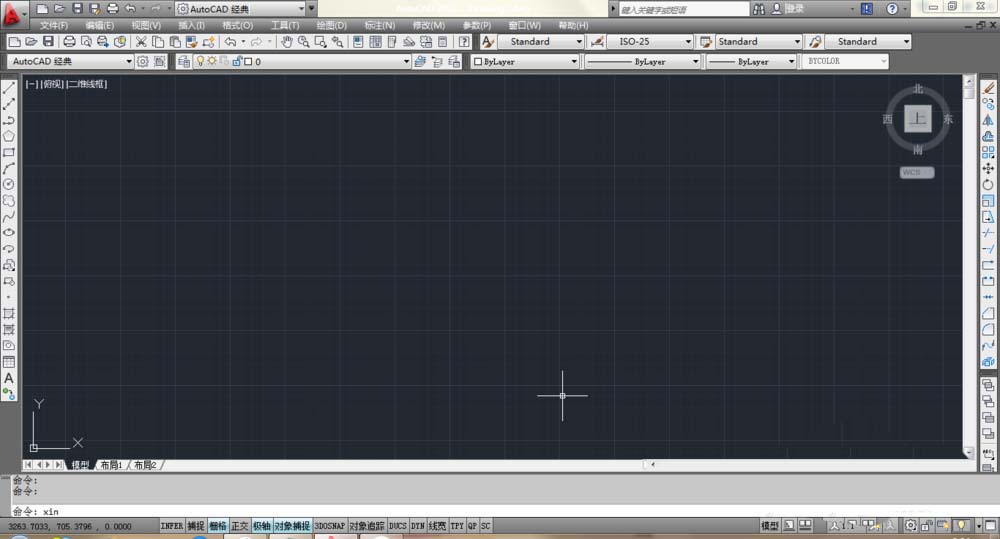

1、打開AutoCAD軟件

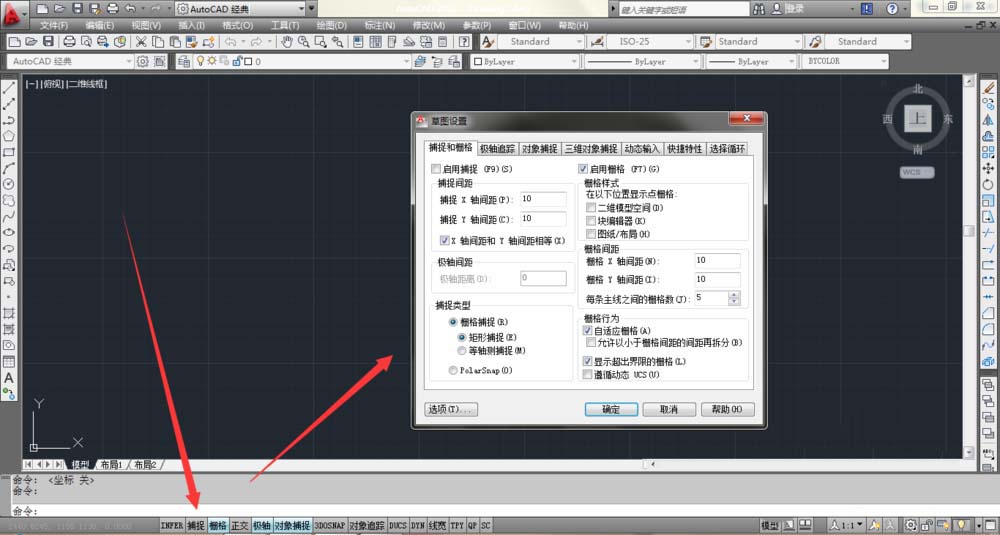

2、將鼠標置于底部功能欄處右鍵點擊設置

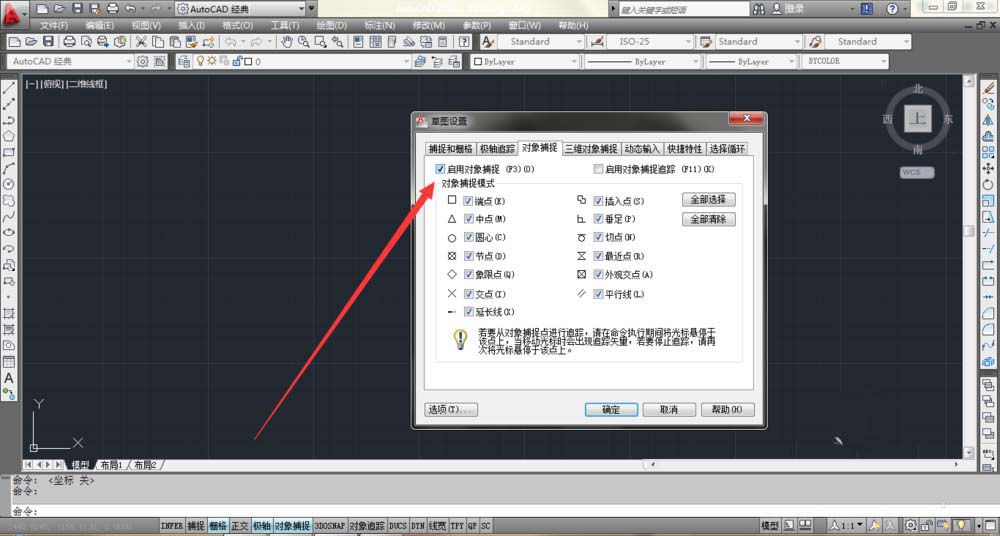

3、啟用對象捕捉

方法一：

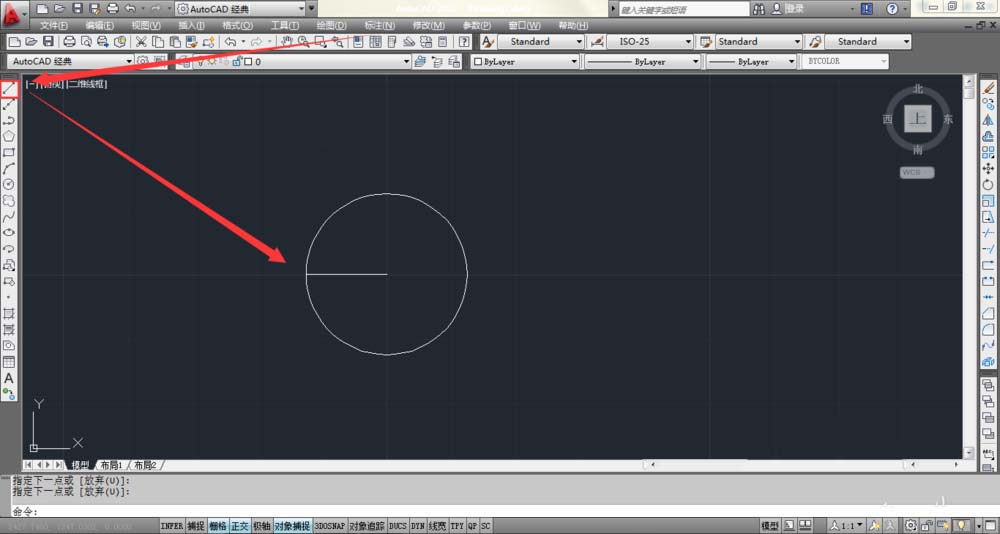

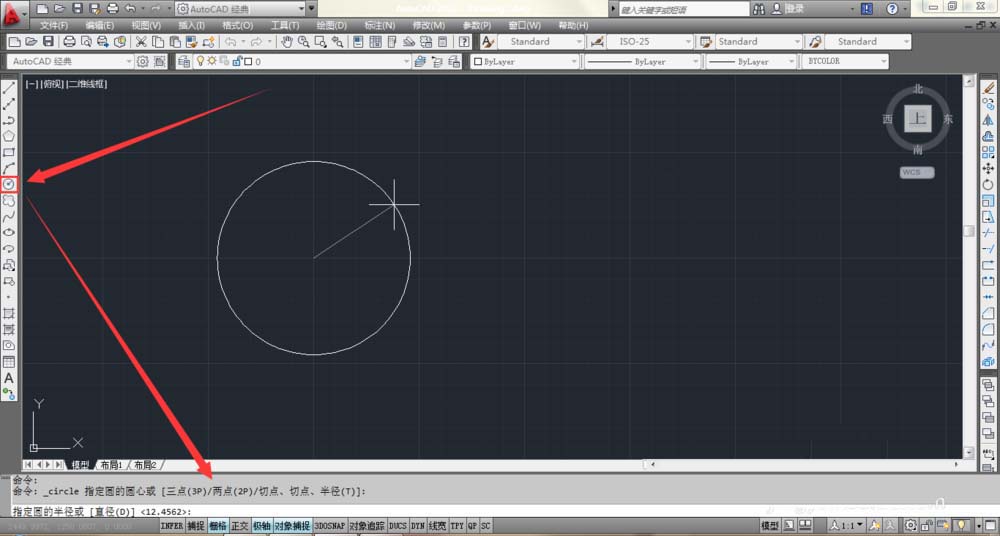

1、點擊右邊工具欄的圓，再根據你所要畫的扇形的半徑輸入到下方命令欄處，畫好一個圓。

2、點擊右邊工具欄的直線，并捕捉到圓的圓心以及與圓的交點，兩者相連。

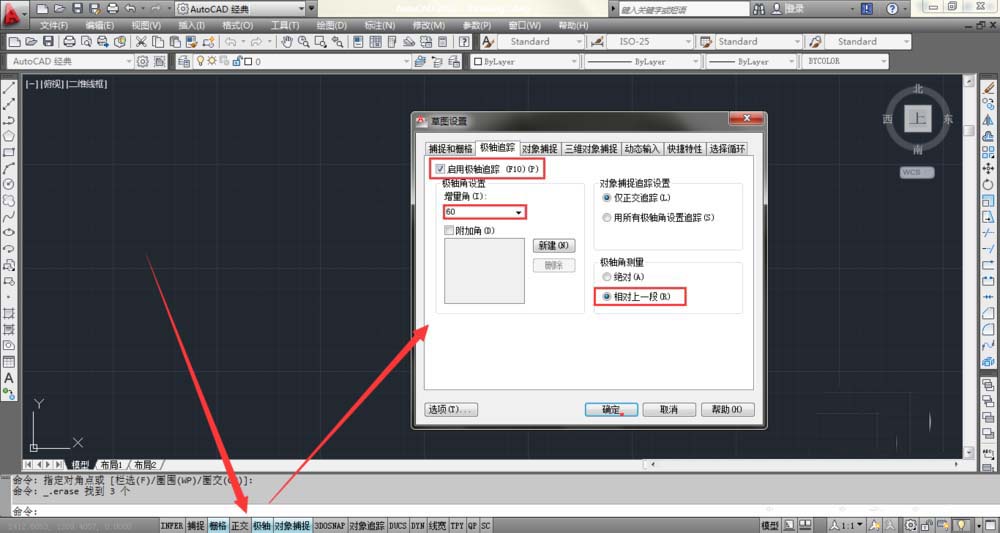

3、假設你所要畫的扇形角度為60度。把鼠標置于底部功能欄右鍵設置，啟用極軸追蹤，增量角改為60度，極軸角測量選為相對上一段。

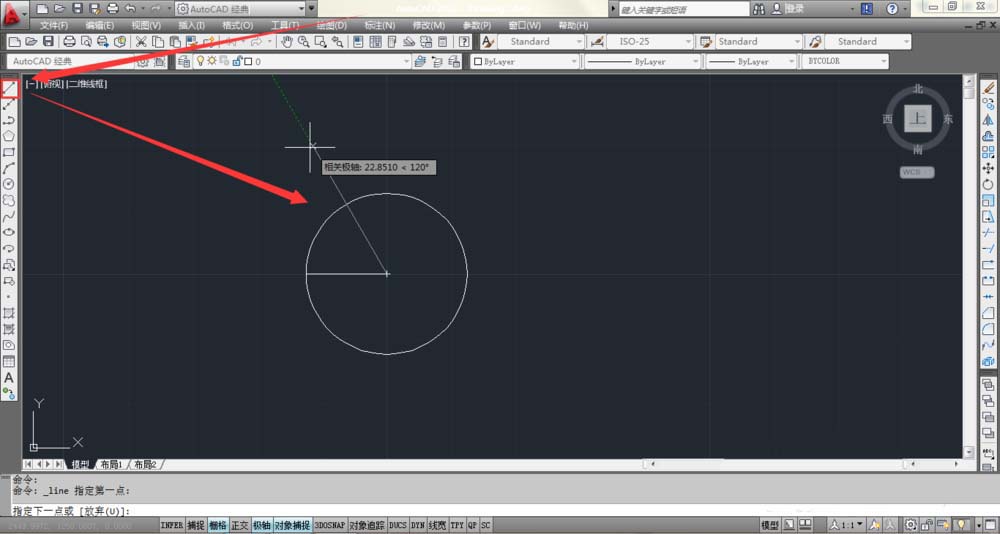

4、點擊右邊工具欄直線，捕捉圓心以及并通過極軸追蹤確認一條與上一條線相隔60度的線。

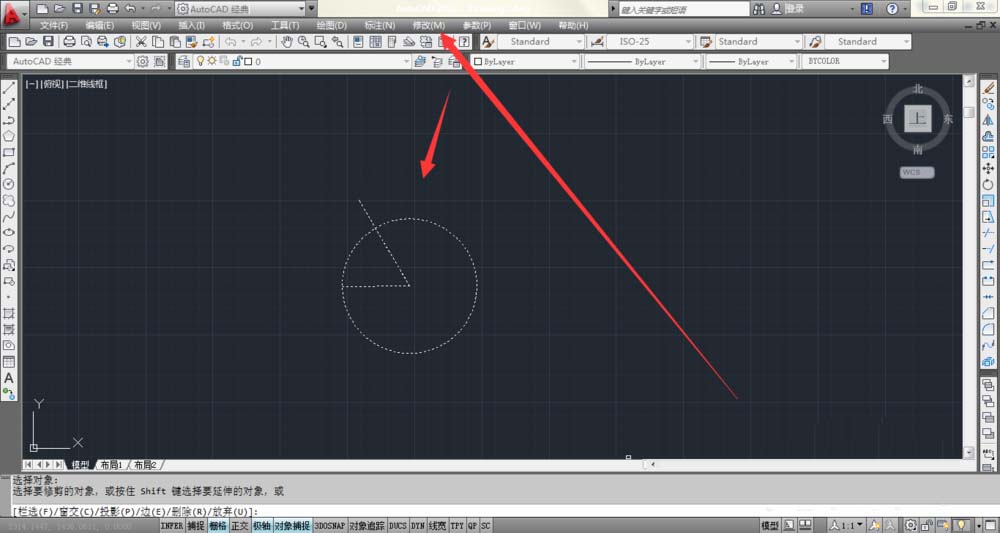

5、點擊上面的修改，找到并點擊修剪，按住左鍵把整個圖形囊括在內后，點擊右鍵

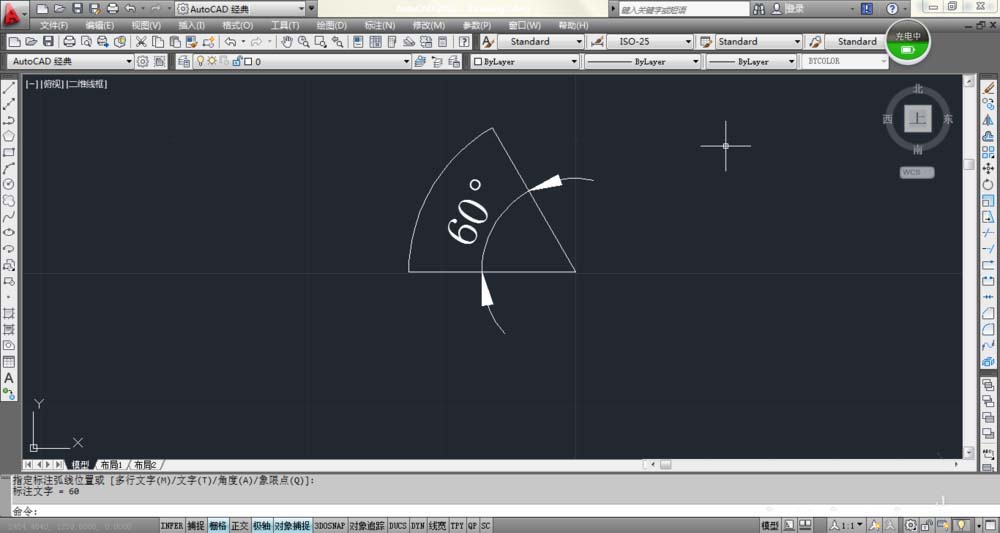

6、將多余部分的線條點擊即可刪除

方法二：

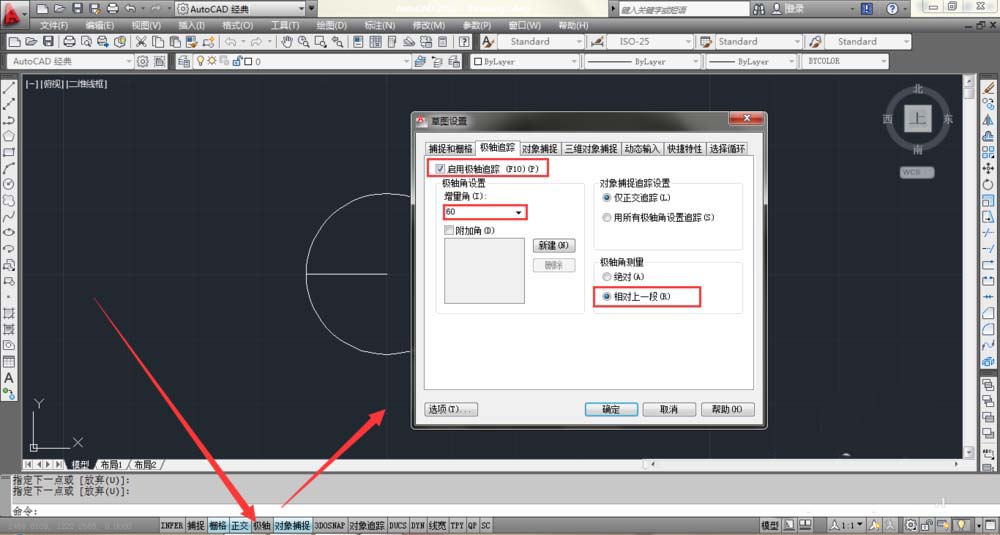

1、假設是半徑為50，角度為60的扇形。同樣在下方極軸處右鍵設置，啟用極軸，60度，相對上一段。

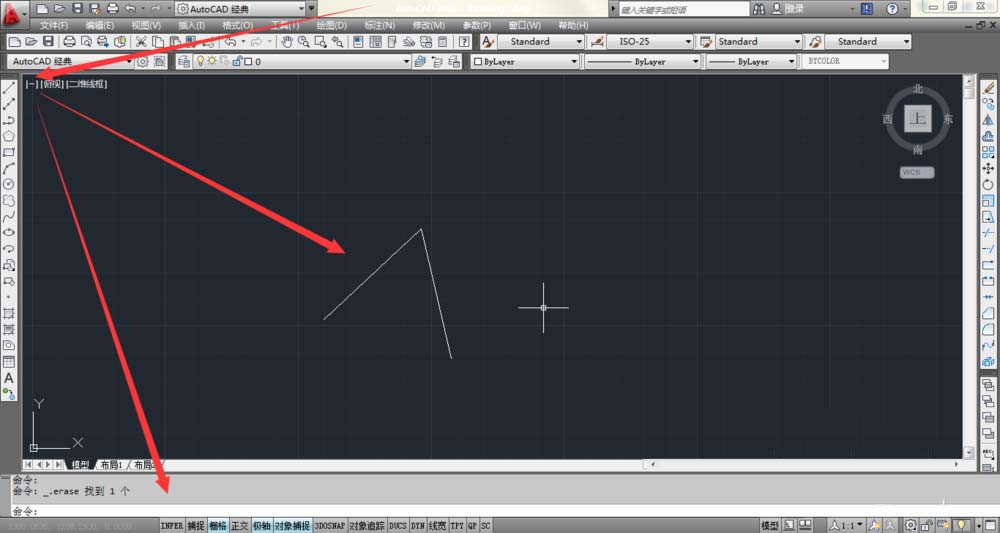

2、點擊右邊直線，確認一個點，輸入長度50，再找到相隔60度的線輸入50.

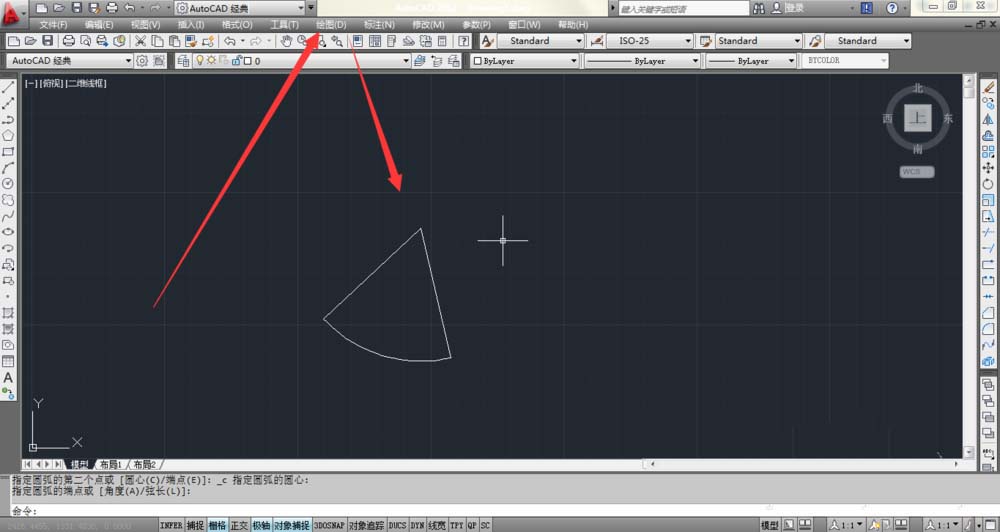

3、點擊上方繪圖，找到圓弧，選擇起點圓心端點，然后一一對著圖形點擊。于是扇形就出來了。

以上就是cad畫扇形的教程，希望大家喜歡，請繼續關注武林網。
