cad圖紙中需要畫空調插座示意圖該怎么畫空調插座呢？下面我們就來看看詳細的教程。

1、如下圖所顯示，把這里的圖復制一個出來，在選擇房間里的內容。

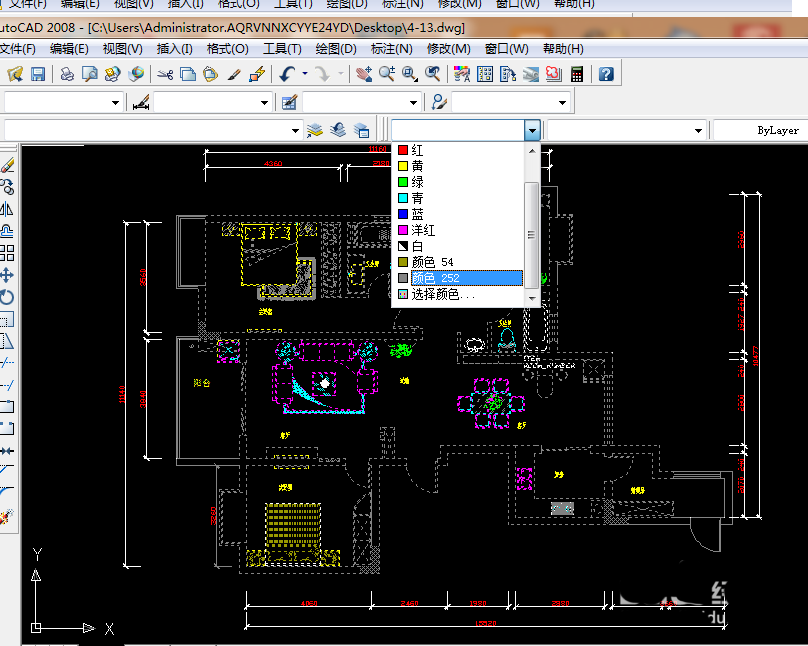

2、在選擇“顏色”為灰色。

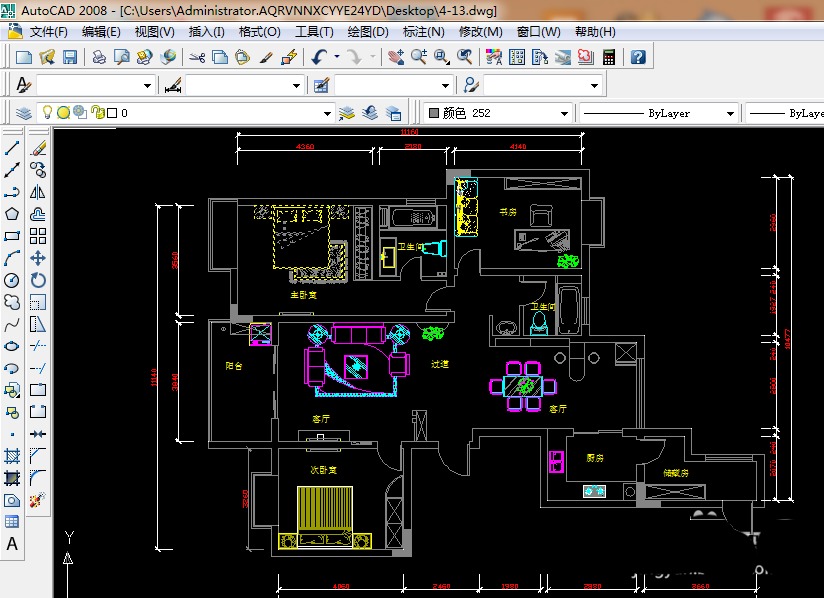

3、如下圖就可以看到了有一些是灰色的有一些還沒有改成功，為什么改不成功呢！是因為一個整體是改不了的。

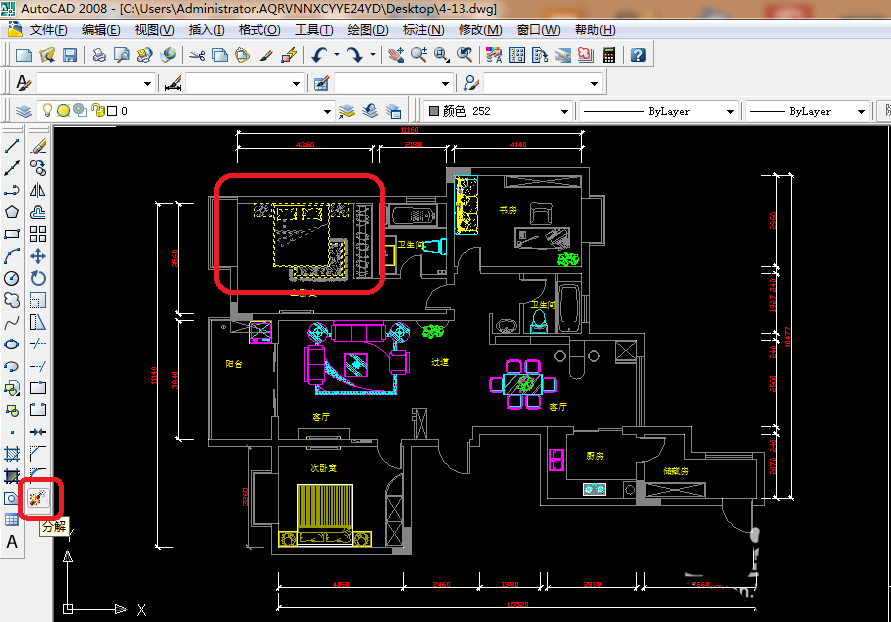

4、選擇“床”在單擊“分解”這就可以了。

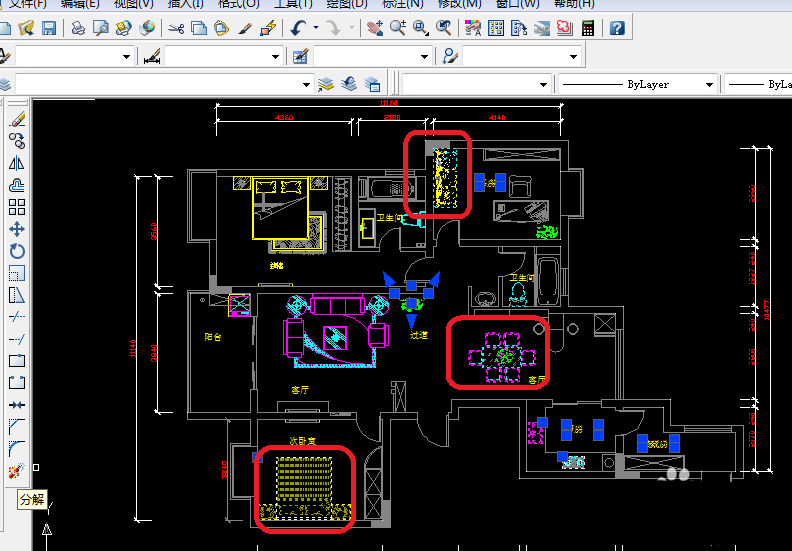

5、在選擇其他整體在單擊“分解”。

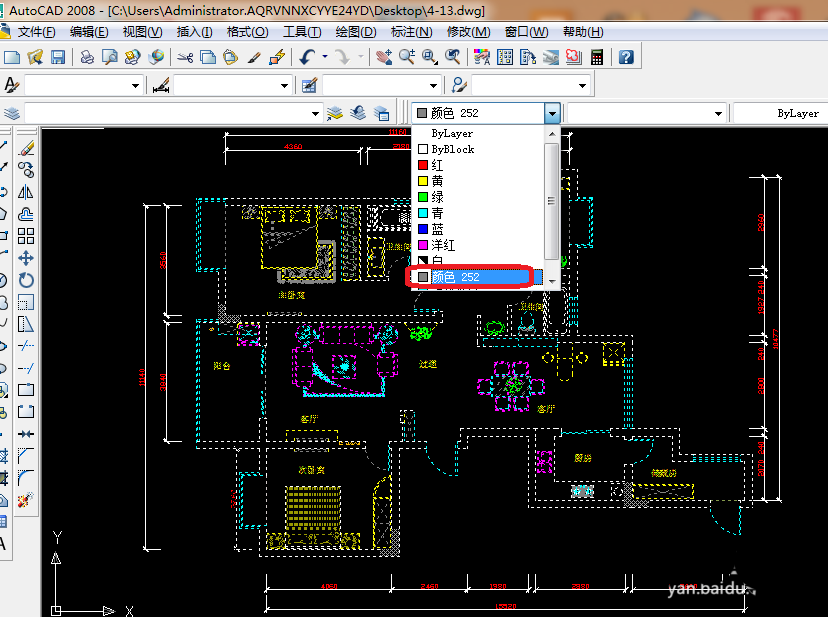

6、選擇“顏色”為“灰色”。

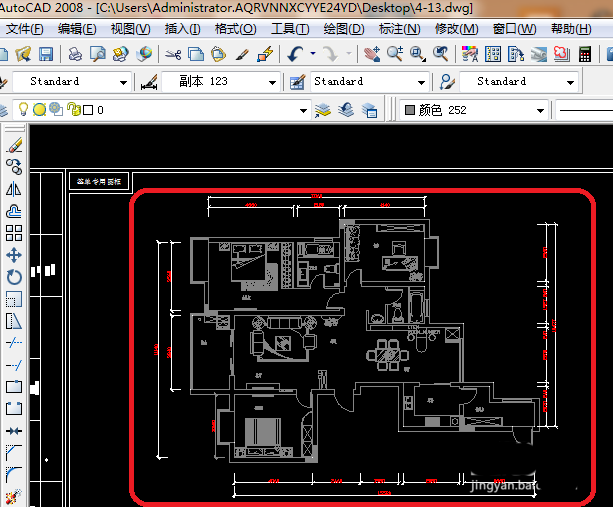

7、如下圖就可以了灰色。為什么要改為灰色呢！由于這其他顏色和插座顏色差不多的，不易看得出來，所以改為灰色。

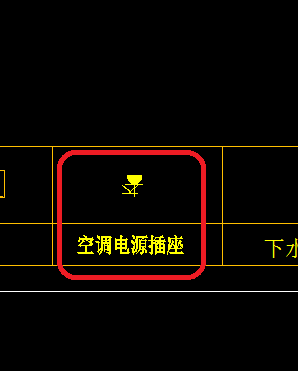

8、如下圖有空調電源圖，這些cad圖庫可以去百度下載。

9、如下圖在復制圖庫里的圖標過了，放到合適的地方就可以了。

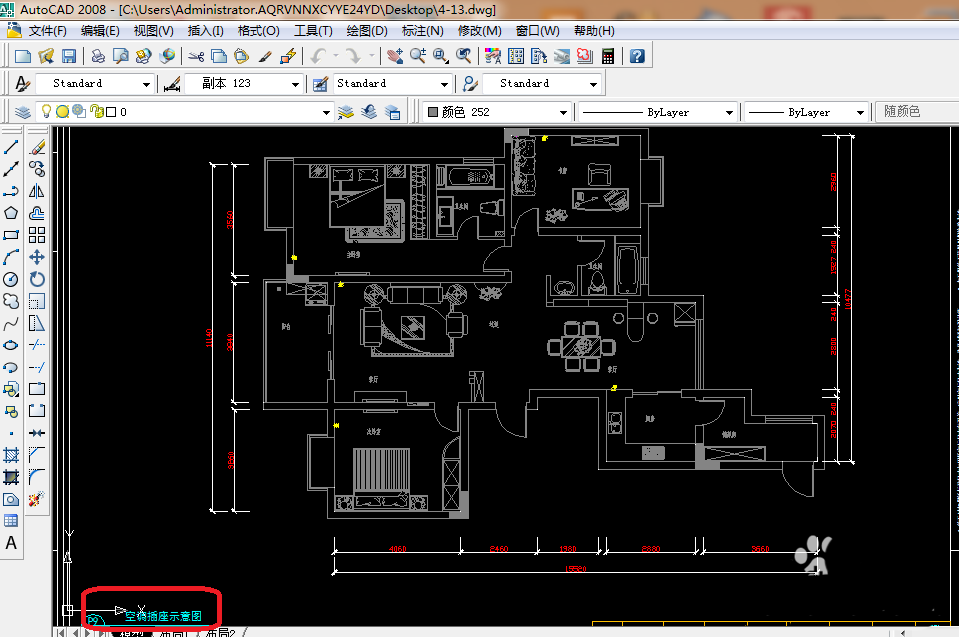

10、如下圖就畫完了空調插座示意圖。

以上就是cad繪制空調插座示意圖的教程，希望大家喜歡，請繼續關注武林網。
