cad中想要繪制云線效果的圖形，我們可以使用修訂云線工具來繪制圖形，下面我們就來看看詳細的教程。

1、打開軟件以后，選擇修訂云線的工具。

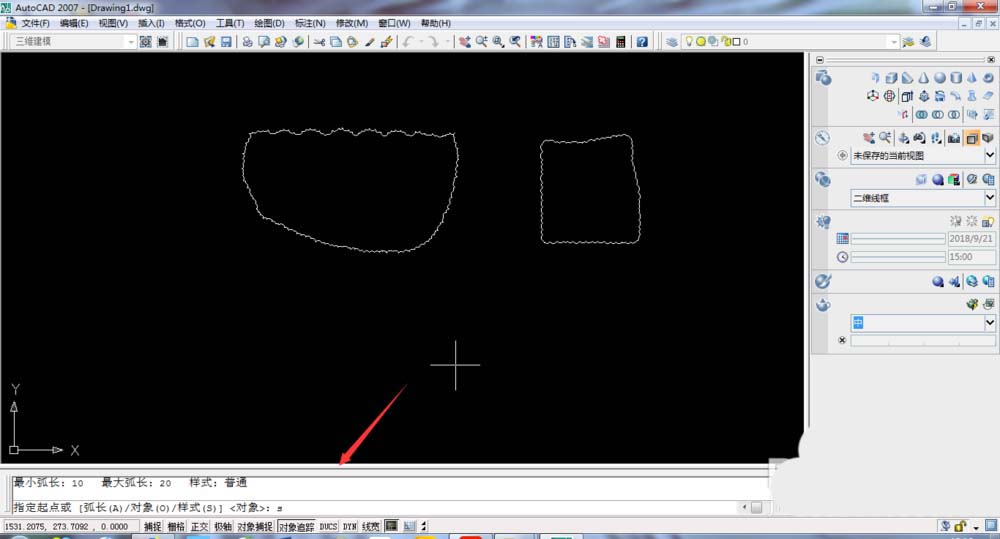

2、可以直接使用鼠標左鍵進行繪制。

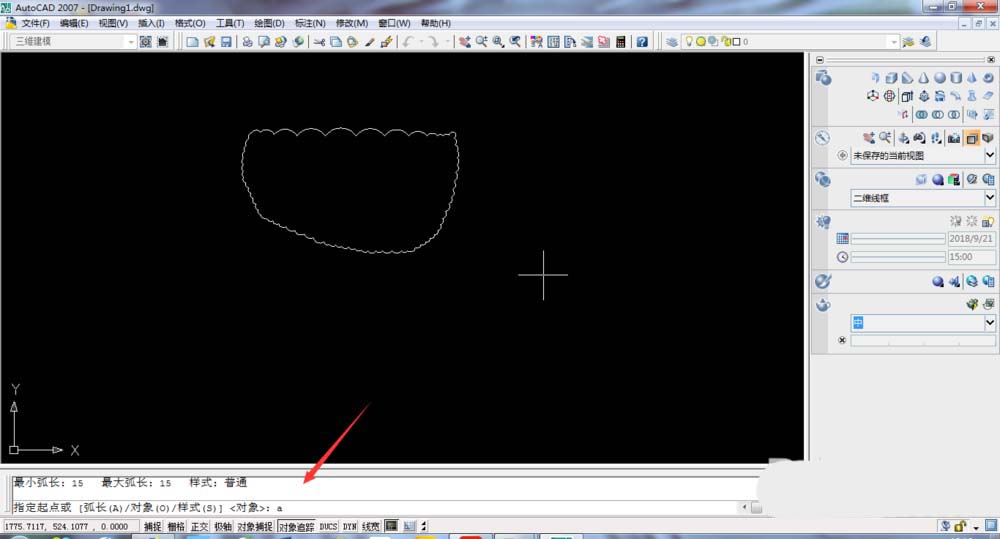

3、輸入字母a的話，可以對弧長進行設置。

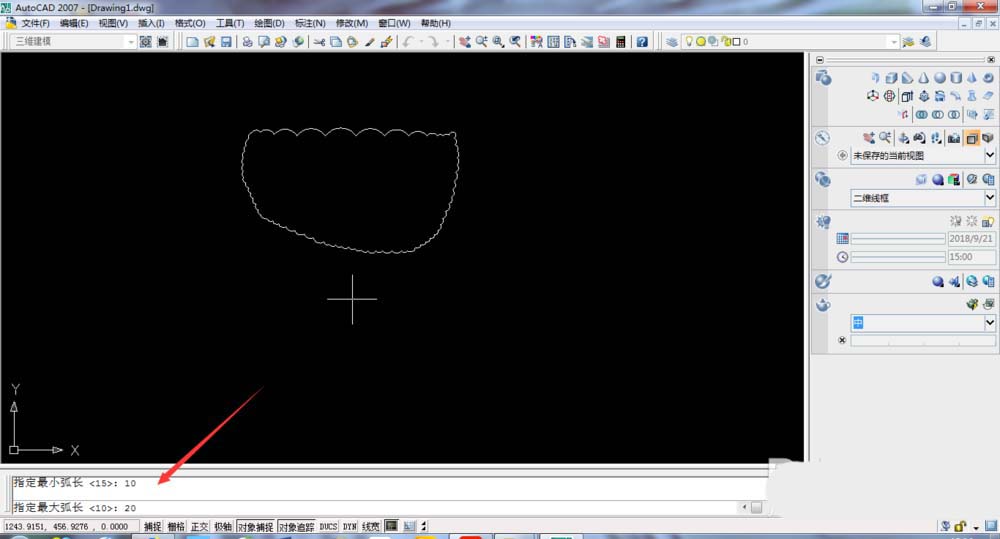

4、輸入最大的弧長和最小的弧長，最大弧長不能超過最小弧長的3倍。

5、輸入O的話，可以選擇對象進行修改成云線。

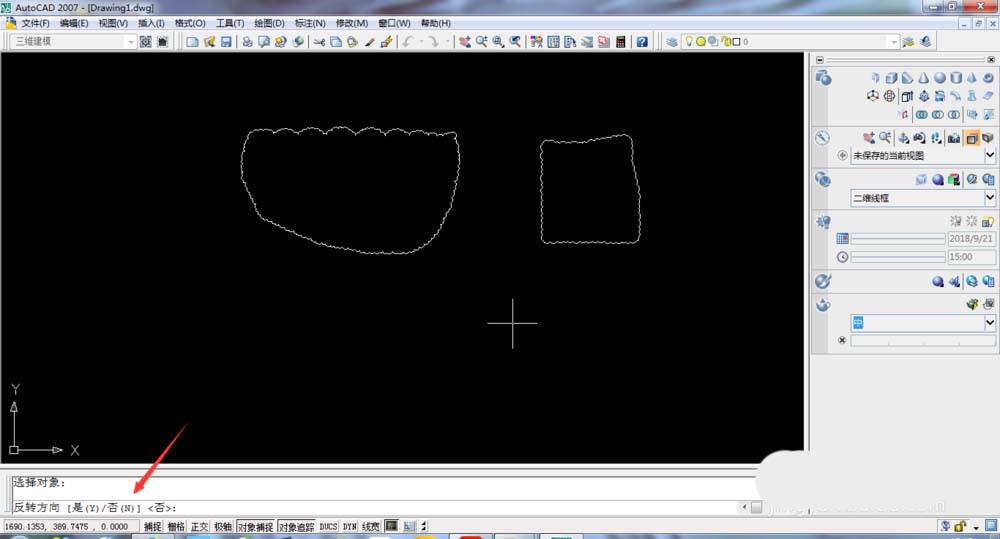

6、這里輸入反轉方向的設置。

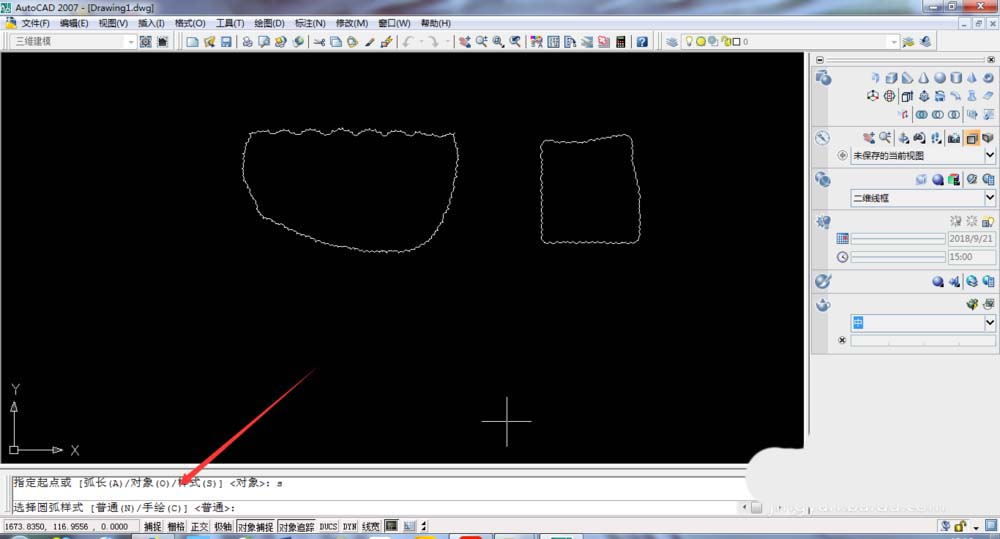

7、輸入S進行樣式的選擇，我們可以有兩種樣式的選擇。

以上就是cad修訂云線工具的使用方法，希望大家喜歡，請繼續關注武林網。
