CAD2014繪圖比例設置是經常用得到的知識，該怎么設置繪圖比例呢？下面我們就來看看詳細的教程。

1、繪圖比例的設置要根據所繪制國形的精確度要求，越精確比例設置得越大。當然各行業繪圖比例是不相同的，所以在制圖前，需要調整好繪圖比例值。

2、在菜單欄中選擇【格式】菜單，在彈出的下拉列表中選擇【比例縮放列表】選項。

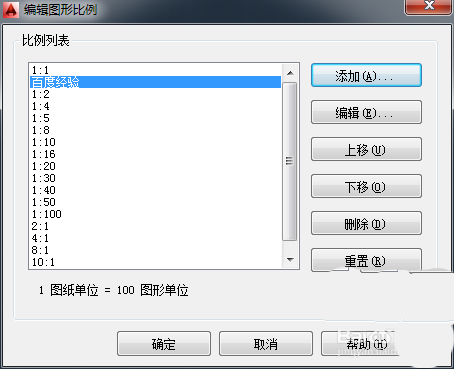

3、彈出【編輯圖形比例】對話框的【比例列表】中選擇所需比例值，單擊“確定”按鈕即可。

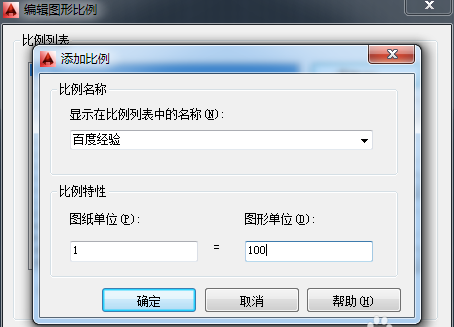

4、若列表中沒有合適的比例值，可單擊【添加】按鈕，在【添加比例】對話框的“顯示在比例列表中的名稱”文本框中輸入所需比例值，設置好【圖形單位】與【圖紙單位】比例，單擊【確定】按鈕。

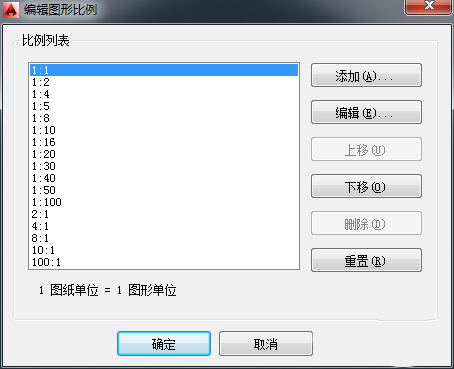

5、返回【編輯圖形比例】對話框，選中添加的比例值，單擊“確定”按鈕即可。

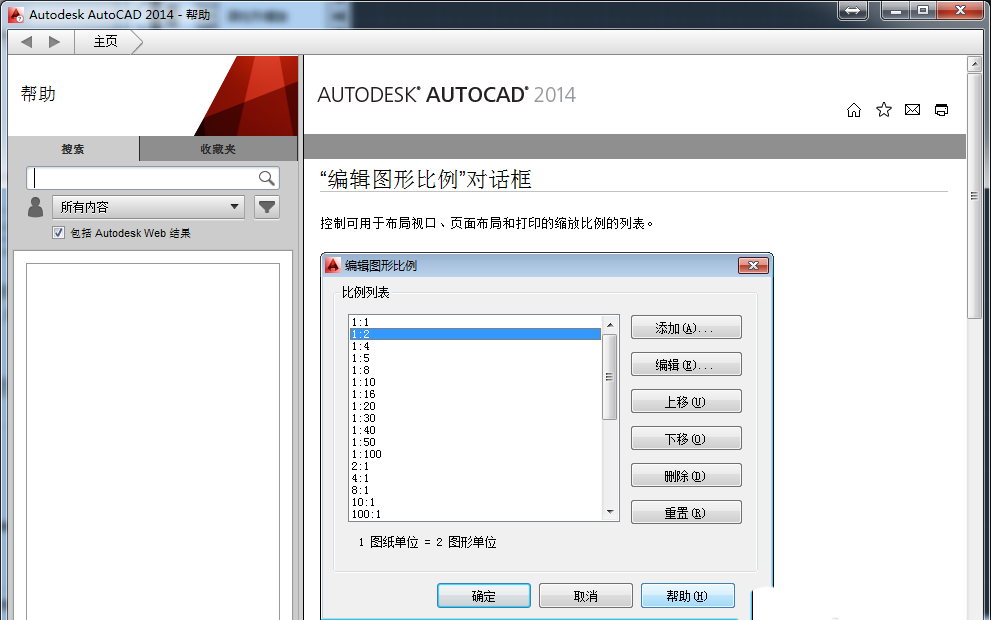

6、如果有不理解的地方，點擊下面的【幫助】按鈕會彈出詳細的說明文檔。

以上就是cad2014設置繪圖比例的教程，希望大家喜歡，請繼續關注武林網。
