cad中的圖形想要進行指定旋轉角度進行旋轉，該怎么實現呢？下面我們就來看看詳細的教程。

1、選擇需要旋轉的對象，本例選擇圖中紅色三角形，預期目的是將其以A點為旋轉中心，AB為基準線旋轉至AC方向。

注：建議如果是較零散的數據最好合并成塊進行旋轉，這樣不容易遺漏對象。

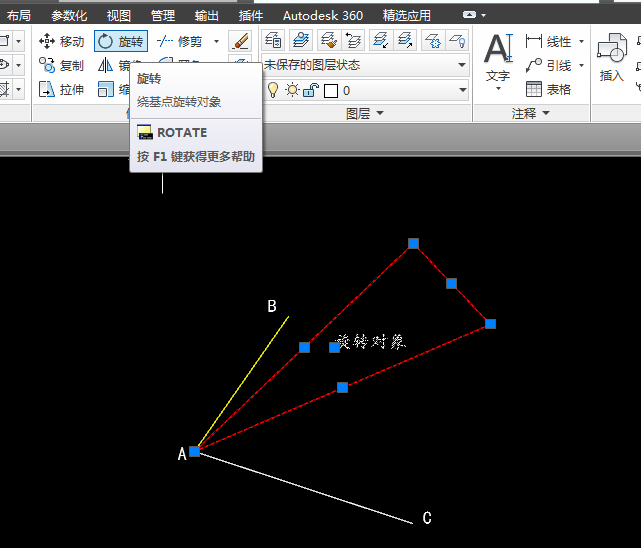

2、選擇工具欄中旋轉命令，或者在命令窗口輸入"rotate"后回車。

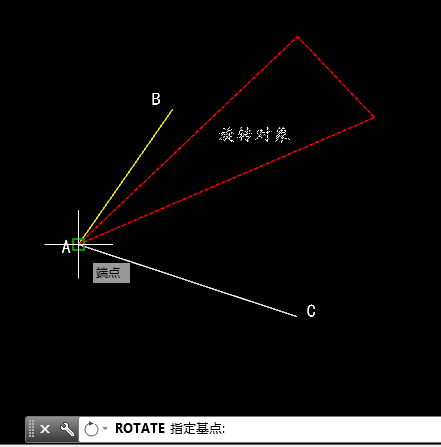

3、依據命令提示選擇旋轉基點，即旋轉中心A點（開啟對象捕捉）。

4、根據提示輸入旋轉角度或參考對象旋轉，可以選擇輸入指定旋轉角度或進一步指定參考角度。直接輸入角度簡單，不細說，只要注意正數為逆時針旋轉，度分秒轉化為度的小數位或按照##d##'##"輸入。本例主要介紹指定參考角度，也就是輸入r，回車。

5、之后按提示要求選中A點和B點即為指定原方向

6、選中C點為新方向，完成圖形旋轉。

以上就是cad指定角度旋轉圖形的教程，希望大家喜歡，請繼續關注武林網。
