Cad中想要畫棘輪，該怎么畫呢？下面我們就來看看詳細的教程。

1、首先，我們要畫三個同心圓，里面的兩個圓半徑相差較小，后面一個圓的半徑相差大一些，比如直徑從小到大依次設置為40，60，100。

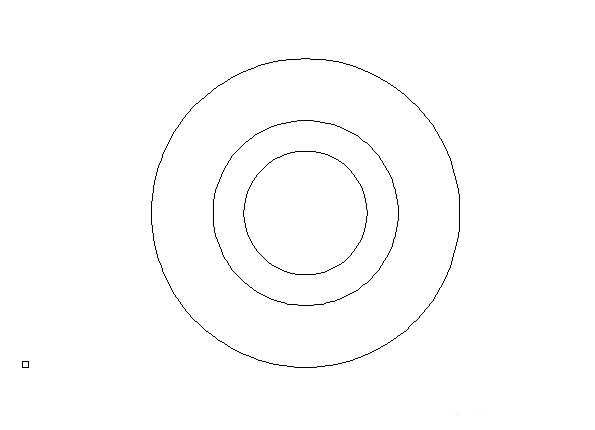

2、畫圓的時候可以利用快捷命令C，也可以使用菜單欄中的命令，畫出后如下圖所示。

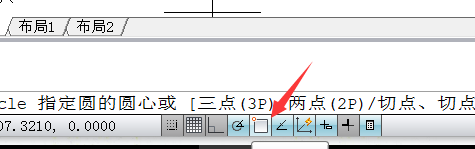

3、在選取點的時候可以靈活的使用對象撲捉功能。

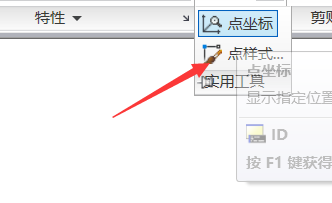

4、為了更好的能在圓上選取點，我們選擇更加適合自己的點樣式,CAD2010可以在如圖位置設置，也可以使用快捷命令ddptype。

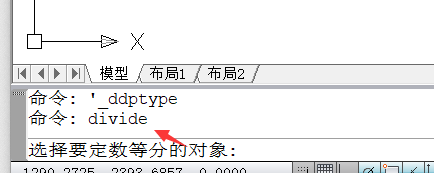

5、我們使用等分命令divide來將大圓和中圓進行等分，先輸入命令然后選擇對象然后輸入段數，即可等分比如我們選擇12。

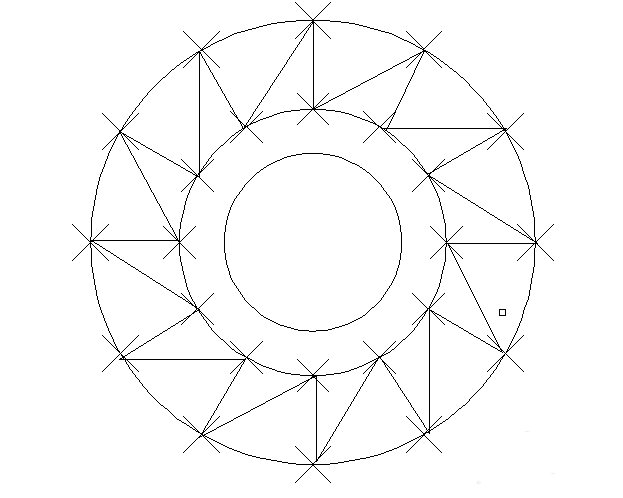

6、接下來斜著將等分的點用直線（L）連接，如下圖所示。

7、然后將多余的部分刪除即可完成，希望能夠對大家有幫助。

以上就是cad畫棘輪的教程，希望大家喜歡，請繼續關注武林網。
