CAD繪制圖紙很簡單，想要繪制機械零件平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

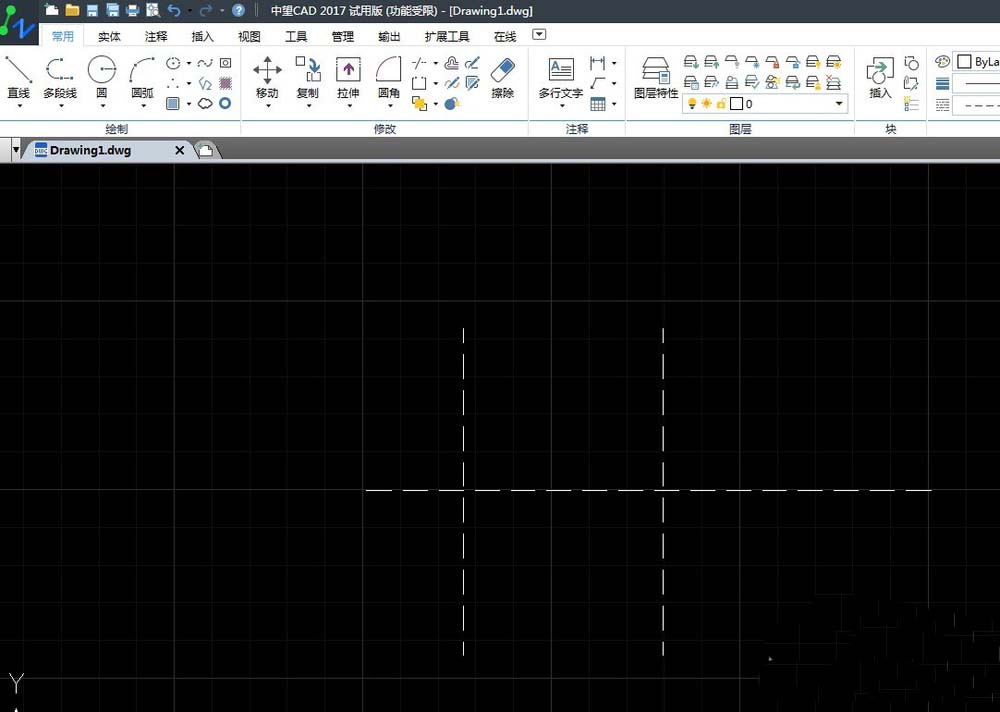

1、首先我們繪制的時候要先畫中心線，中心線要選擇虛線段繪制，在這里我們繪制的虛線中心點與中心點之間的距離我們選擇53mm

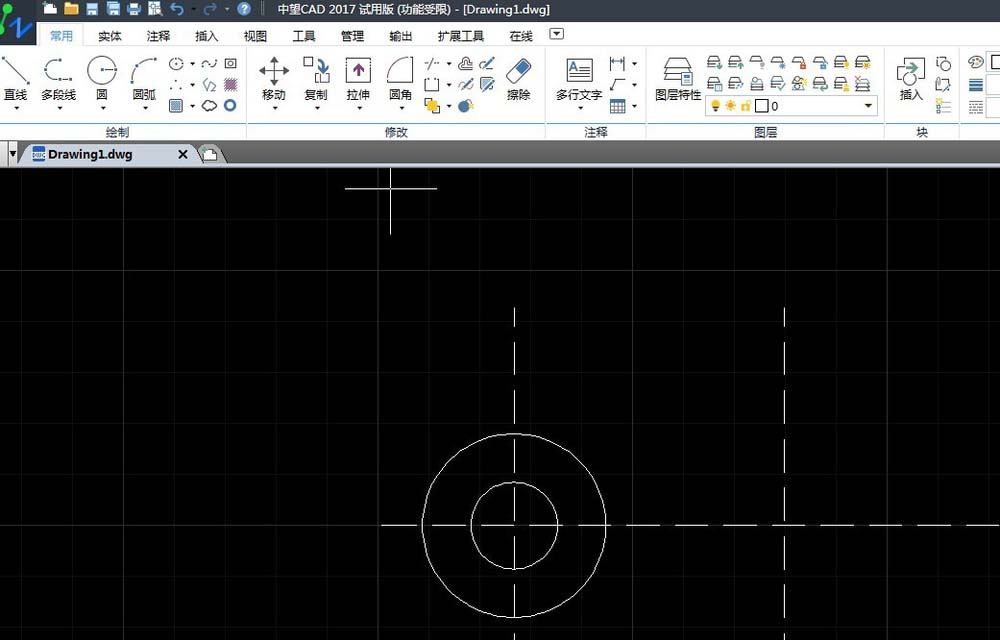

2、畫好虛線之后我們開始繪制我們需要的零件圖形，首先繪制兩個大圓，在這里我們分別選擇的是直徑為17和直徑為36的圓

3、這兩個大圓同為一個圓心，然后我們在右邊的圓心上畫兩個小圓，直徑分別選取值為8和15  畫圓時記得要用實線畫

4、畫完小圓之后我們開始繪制連接兩個圓的中間的那條線，為了大家方便看，我先畫一個外切圓，這個大圓外切與兩個小圓，半徑為R160

5、然后我們按照上面步驟再繪制上面的外切線，畫好之后用剪切工具減去多余的線，

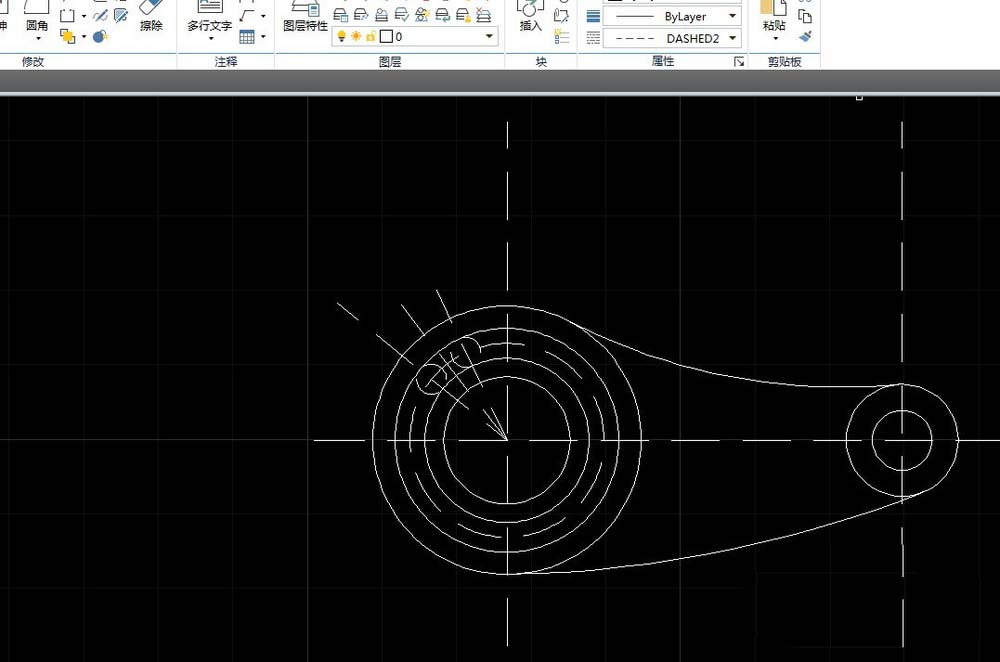

6、然后我們再繪制一條128度的直線，115度的直線，一條141度的直線，找到中間孔的中心點，畫一個R11的圓，R15的圓，找到兩個邊，然后繪制兩邊的圓圓

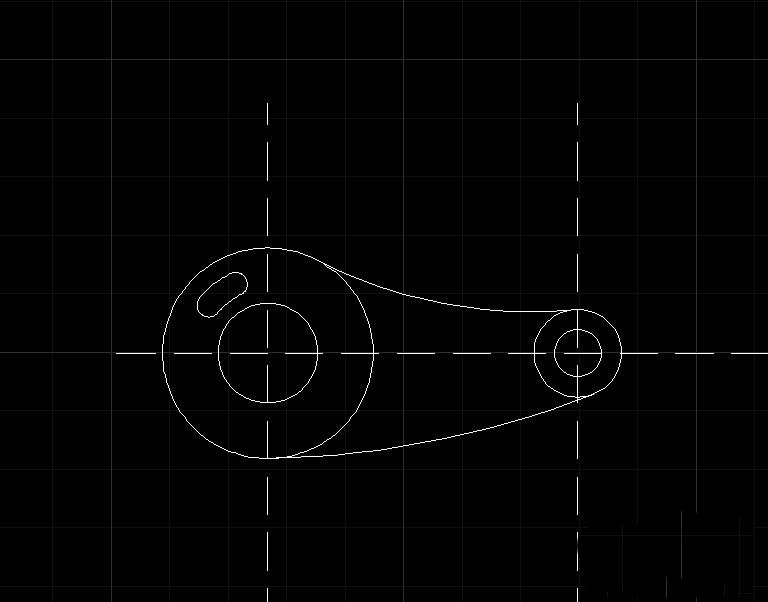

7、畫好之后看著特別亂吧，沒關系我們用剪切工具，把多余的線段都剪掉，都得到下面這個圖片了，然后我們不同顏色給它做一個標注就可以了

以上就是cad繪制機械零件平面圖的教程，希望大家喜歡，請繼續關注武林網。
