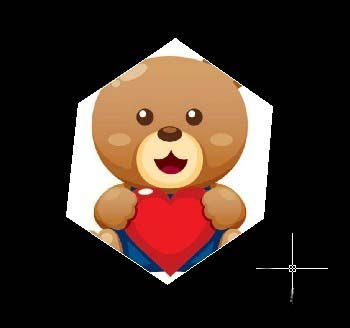

cad默認的光柵圖像本身是矩形的，想要變成六邊形，該怎么裁剪呢？下面我們就來看看詳細的教程。

一、cad光柵圖像插入方法

1、首先，我們先插入一張光柵圖像。打開CAD，單擊菜單中的【插入】-【光柵圖像參照】，找到存放圖像的文件夾，單擊【打開】。

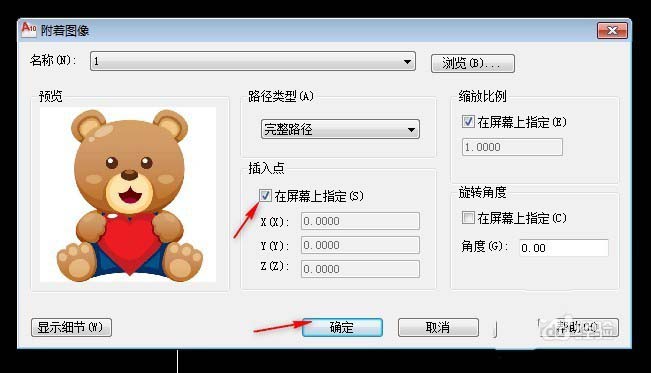

2、在彈出的【附著圖像】對話框中，單擊選中【在屏幕上指定】復選框，然后根據自己的實際需要，單擊屏幕上的任意位置，完成圖像插入。

二、光柵圖像裁剪方法

CAD圖像裁剪不僅可以用矩形框進行裁剪，還可以創建多邊形、橢圓等任意封閉區域進行裁剪，封閉線可以自相交，但裁剪效果就不保證了。矩形、不規則多邊形邊界可以再裁剪時再定義，建議事先就畫好裁剪邊界。

1、在菜單欄中依次選擇，【修改】-【裁剪】-【圖像】，屏幕上會出現小矩形框，用這個小矩形框選中要修剪的圖像。

2、選中圖像之后，在命令行會出現，然后會彈出如下提示：

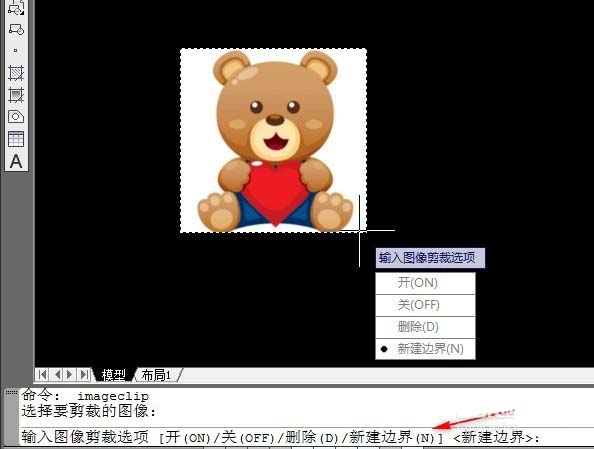

輸入圖像剪裁選項 [開(ON)/關(OFF)/刪除(D)/新建邊界(N)] <新建邊界>

6、在命令行中輸入“n”，即選擇新建邊界。回車，這時命令行會出現如下提示：[選擇多段線(S)/多邊形(P)/矩形(R)/反向剪裁(I)] <矩形>:

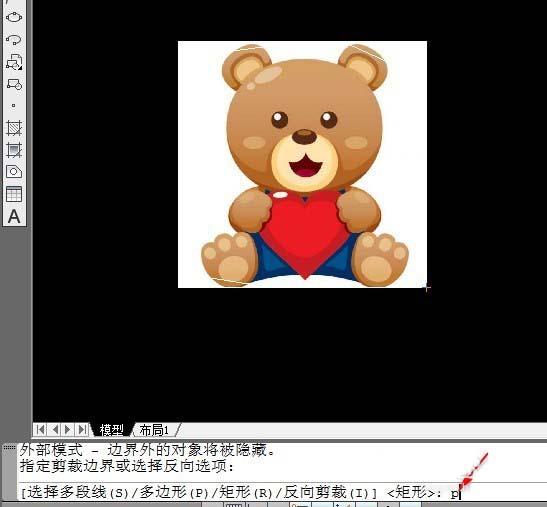

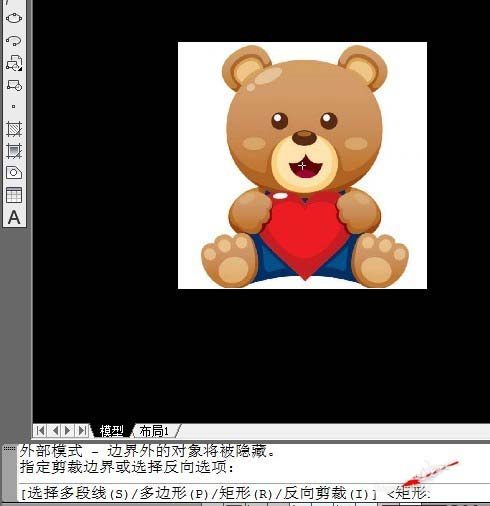

3、這里我們舉例多邊形(P)說明一下：在命令行中輸入“P”,單擊回車。這時命令行中會提示指定第一點，我們在圖上選擇一個位置指定。根據提示依次操作，最后得到修剪圖。

以上就是cad光柵圖像裁剪教程，希望大家喜歡，請繼續關注武林網。
