cad2014圖紙中需要畫射線和構造線，該怎么繪制這兩種線條呢？下面我們就來看看詳細的教程。

一、射線的繪制

1、在菜單欄依次選擇【默認】》【繪圖】》【射線】選項。

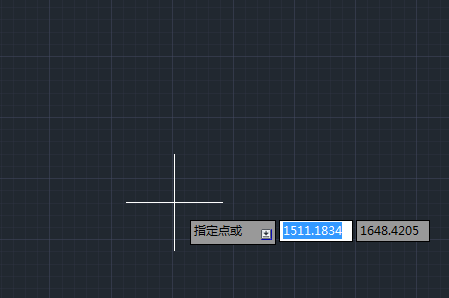

2、按照命令提示，指定射線的起始點。

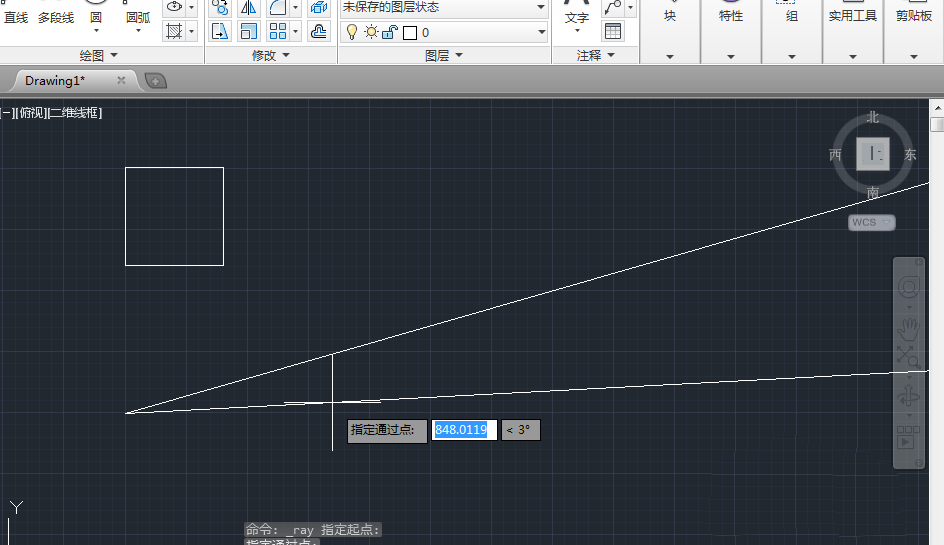

3、然后將光標移至所需位置，并制定好第二點，即可完成射線的繪制。

二、構造線的繪制

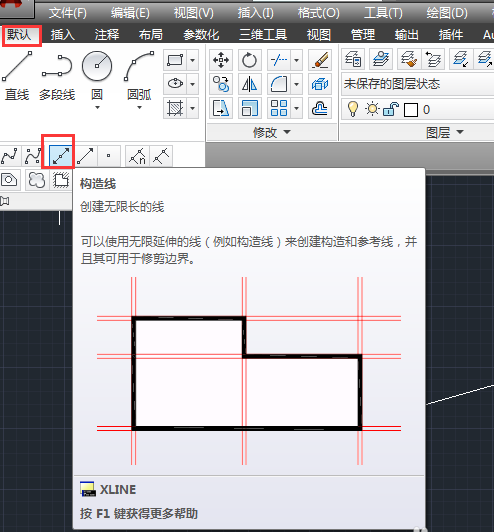

1、在菜單欄依次選擇【默認】》【繪圖】》【構造線】選項。

2、在繪圖區域中，首先指定線段的起點。

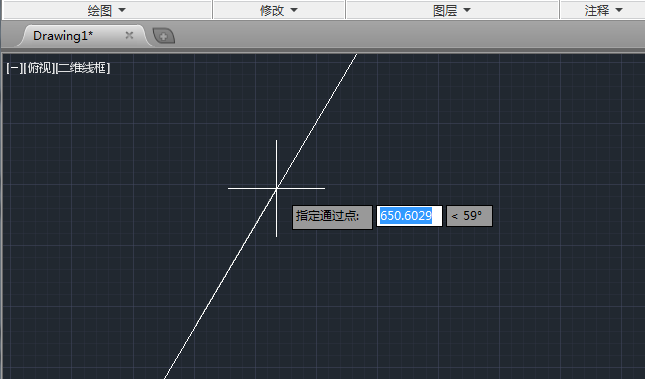

3、接著指定線段的端點，即可畫出構造線，這兩個點就是構造線上的點。

概念介紹：

射線：以一個起點為中心，向某方向無限延伸的直線。

構造線：無限延伸的線，也可以用于創建其他直線的參照。

以上就是cad畫射線和構造線的教程，希望大家喜歡，請繼續關注武林網。
