cad中繪制的線段，想要添加垂直平分線，該怎么實現呢？下面我們就來看看cad線段垂直平分線的繪制方法。

1、我們在桌面上雙擊CAD的快捷圖標，打開CAD這款軟件進入到該軟件的操作界面如圖所示：

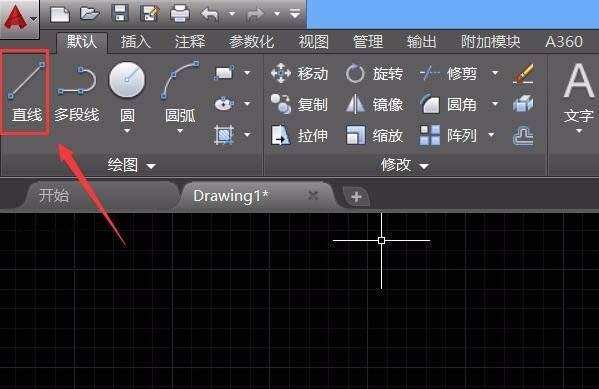

2、打開CAD之后我們在上面的工具區里找到直線命令，如圖所示：

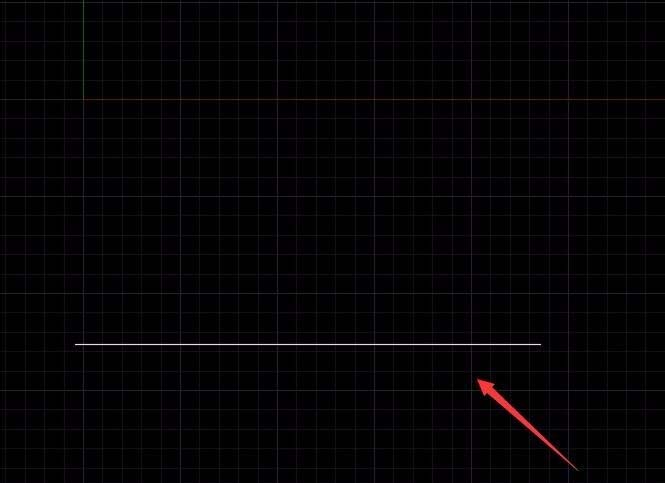

3、選擇直線命令，我們在工作區里繪制一條線段，如圖所示：

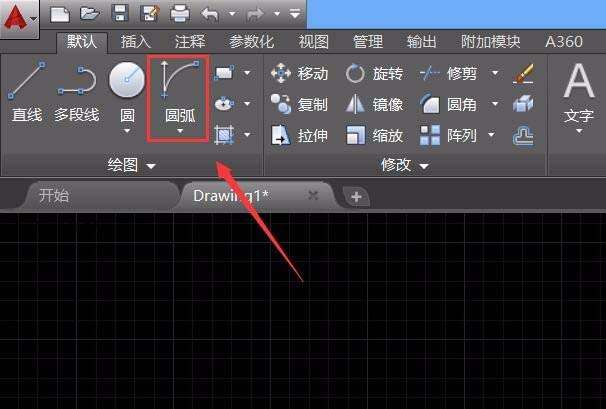

4、繪制好線段之后，我們找到圓弧選項，如圖所示：

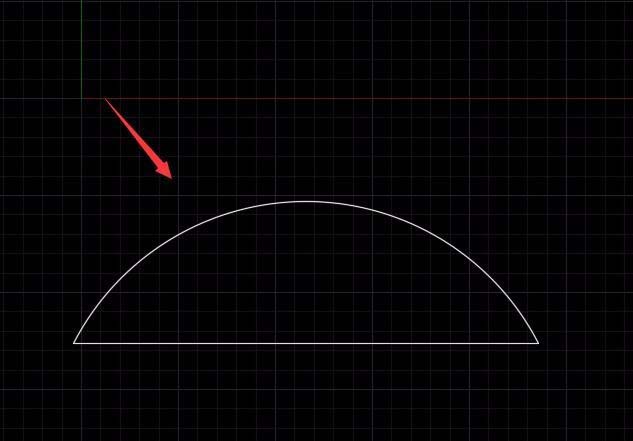

5、選擇圓弧選項，我們以這條線段的兩個端點來繪制一個圓弧作為輔助線，如圖所示：

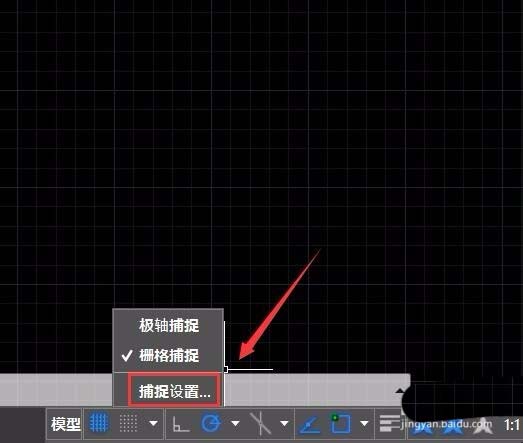

6、繪制好圓弧之后，我們在下面找到捕捉設置選項，如圖所示：

7、點擊捕捉設置選項，在彈出的對話框內我們選擇對象捕捉選項，在對象捕捉里選擇中點選項，如圖所示：

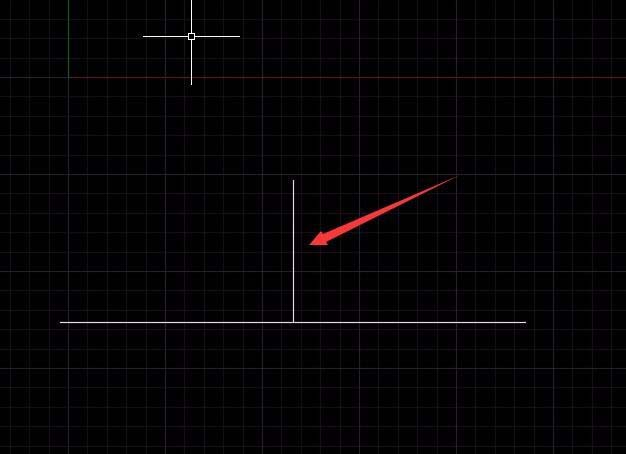

8、勾選中點之后我們點擊確定，在使用直線命令將圓弧的中點和線段的中點連接起來，然后刪除圓弧，這樣我們就得到了線段的垂直平分線了，如圖所示：

以上就是cad線段畫垂直平分線的教程，希望大家喜歡，請繼續關注武林網。
