cad排水系統中的閥門的繪制可簡可繁，該怎么繪制呢？今天我們就來看看繪制簡單的旋塞閥的教程。

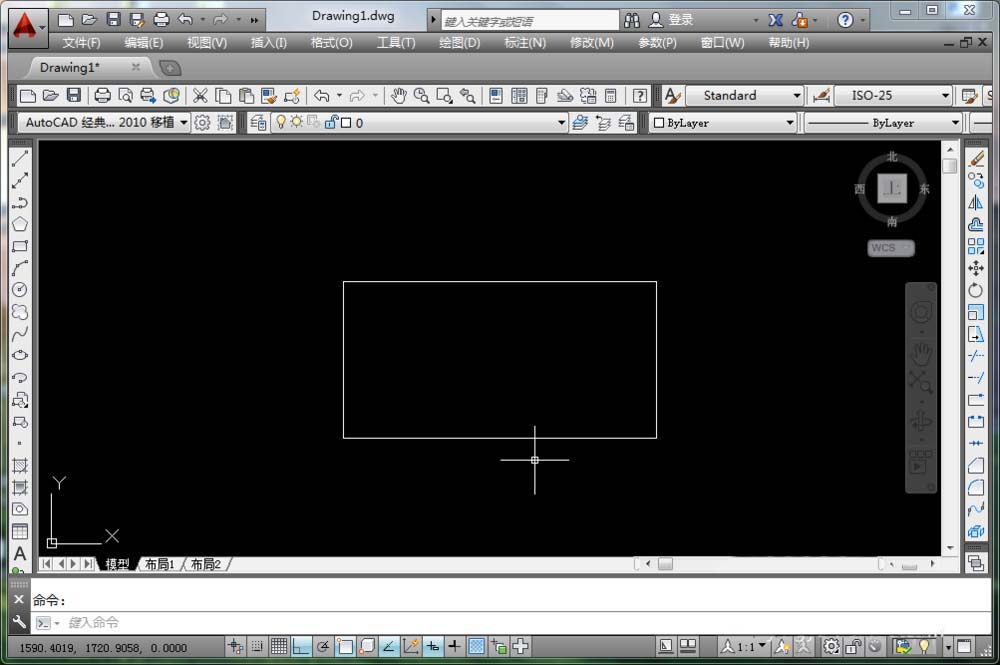

1、先用矩形工具繪制一個長100，寬50的矩形。

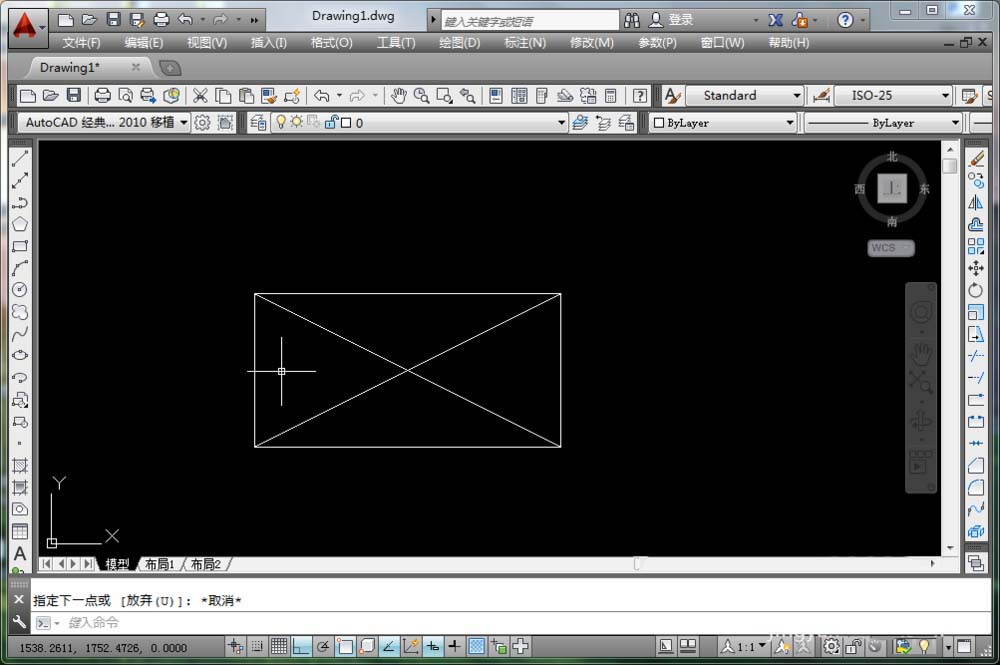

2、在矩形內畫出對角線；

3、用快捷鍵【x】拆分矩形；

4、刪除矩形兩條長邊；

5、在矩形對角線相交處畫一個半徑15的圓；

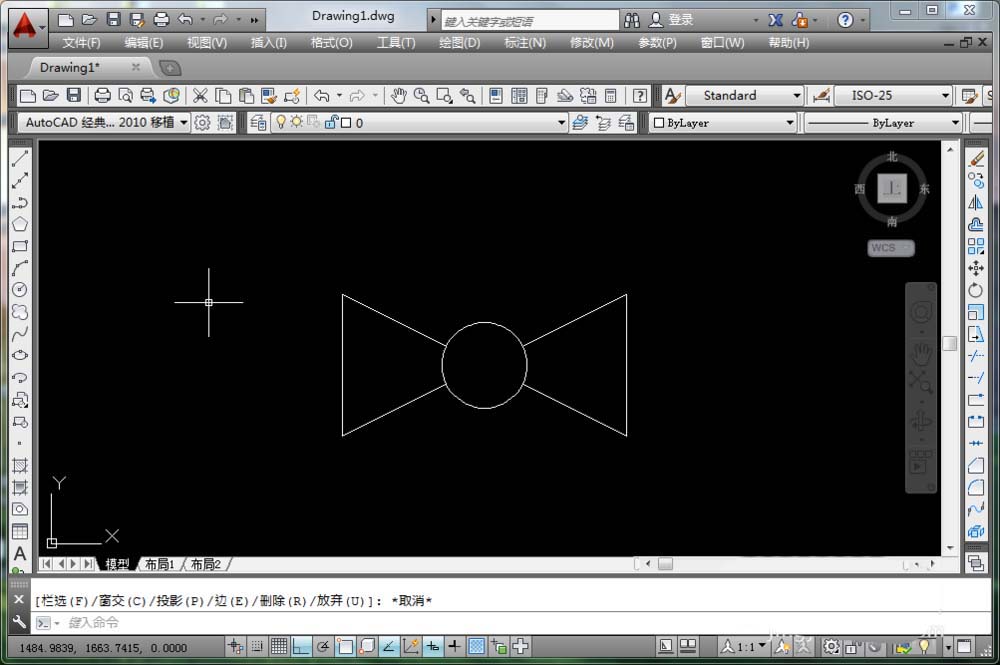

6、用修剪工具去除圓內多余的線就是給排水中旋塞閥的畫法了，連接管線，大小縮放，方向旋轉即可。

CAD旋塞閥的繪制方法，希望大家喜歡，請繼續關注武林網。
