cad中想要 連接圓和直線，該怎么操作呢？請看下文詳細介紹。

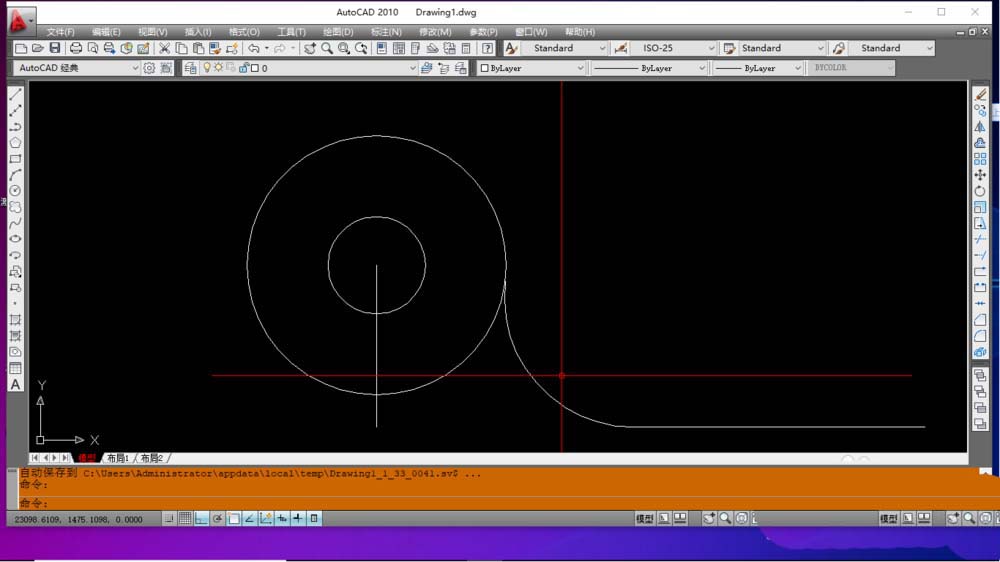

1、我們以圖中的一小部分為例

2、圓和直線怎么畫，位置關系直接從圖中了解，并且通過相對位置畫出來就可以了。就不多做介紹了

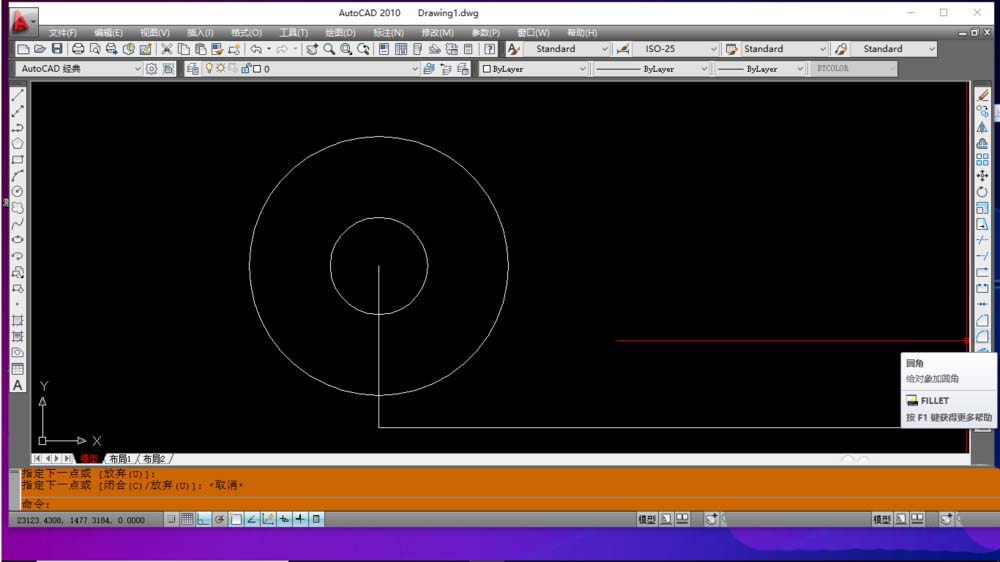

3、關鍵就在于這兩段如何連接。通過數學方法確實可以，一個個輔助圓去畫，求圓心，再刪除。但是太慢了。這里我們選擇右邊的圓角工具，或者命令“f”

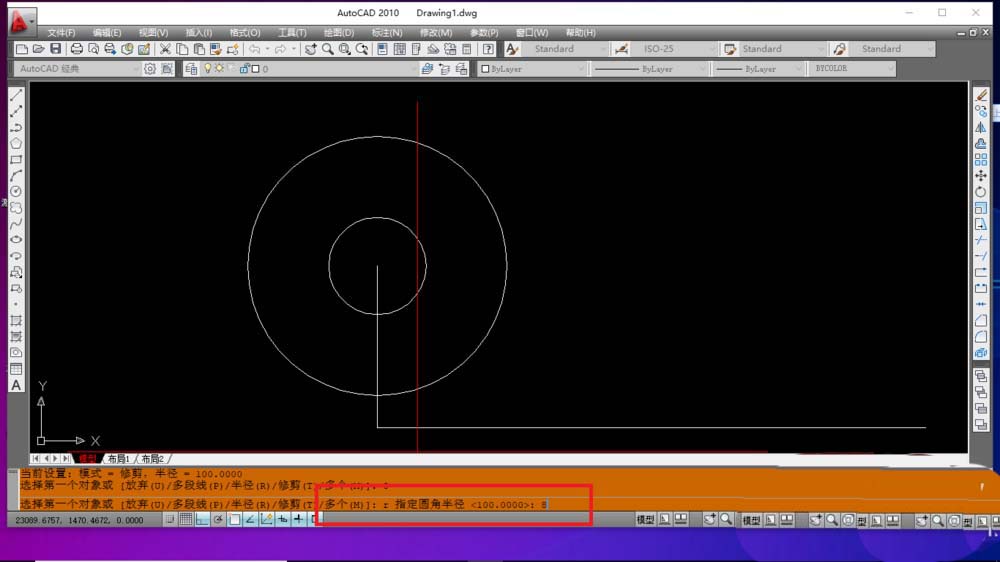

4、選擇圓角工具后，看到下方的選擇，輸入“r”,然后空格確定，輸入圖紙中的半徑“8”

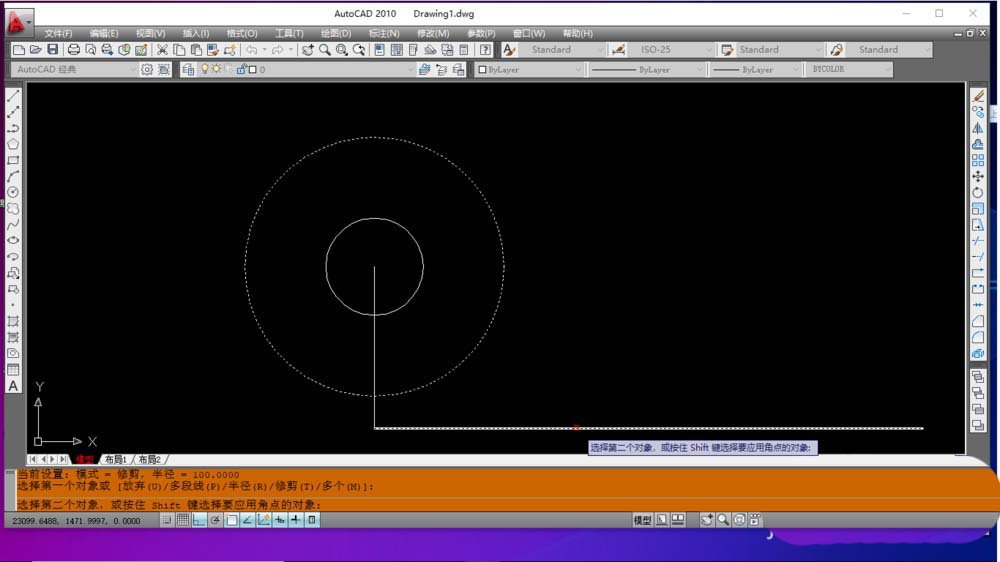

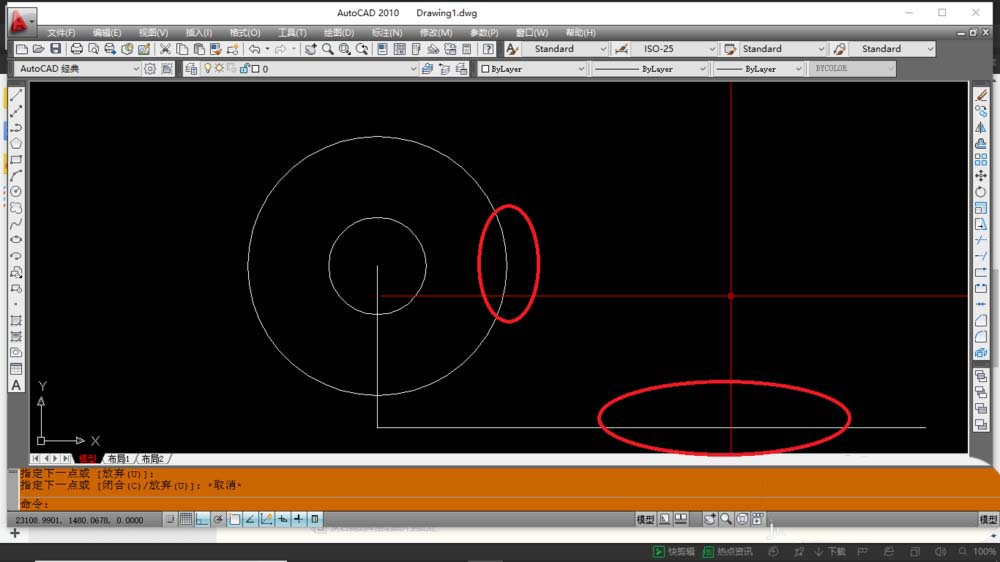

5、接著，選擇對象，選擇圓和直線

6、就直接連接好了。

以上就是cad圓弧連接圓和直線的教程，希望大家喜歡，請繼續關注武林網。
