cad圖紙中的圖形需要使用并集差集或交集命令，該怎么使用呢？下面我們就來看看詳細的教程。

1、我們可以先來打開自己所使用的AUTOCAD軟件，打開以后的操作界面都會有所不同但是不會影響我們的操作，如圖

2、打開以后我們就可以來畫幾個圖形方便我們講解，我們先來講解并集，我畫的圖形如圖

3、有人要說了，為什么要這樣畫圖形，因為這樣畫的圖形，更方便我們來解釋并集這個功能，我們先來選擇并集，然后再選擇圖形，即可

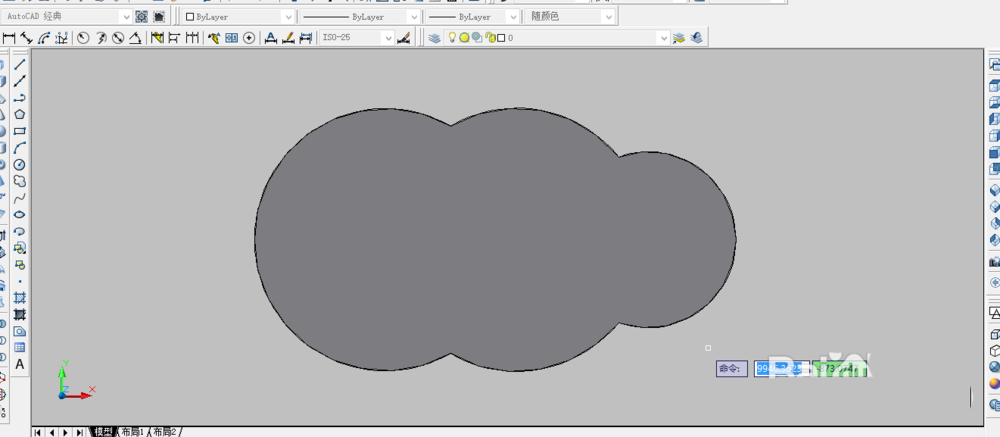

4、我們可以看到經過并集以后的這個圖形已經成為了一個整體，剛才它還是三個圖形呢，現在就成為了一個圖形，這就是并集

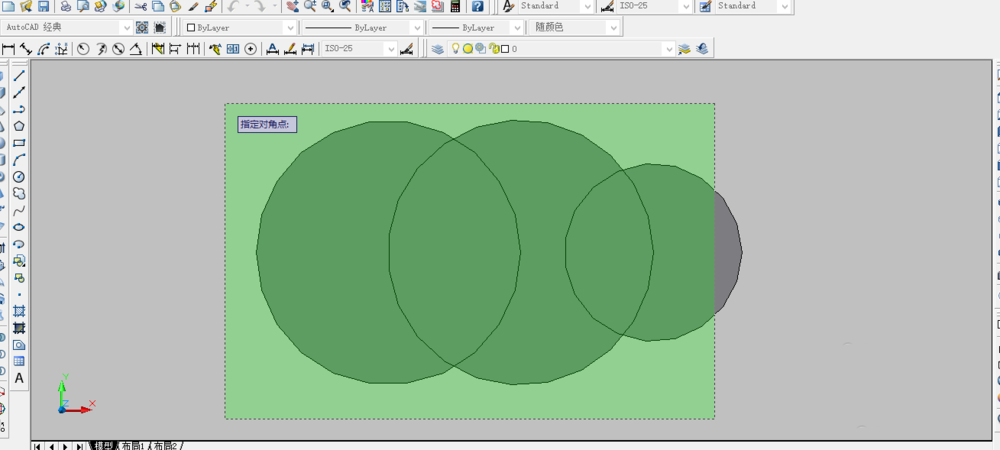

5、接著我們來說差集功能，還是這三個圖形，選擇好差集以后，我們就可以選擇這三個圖形了，如圖

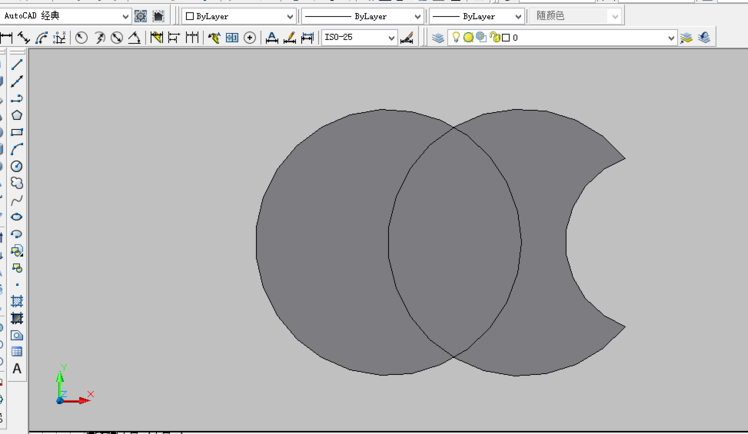

6、點擊確定以后系統會提示我們選擇要減去的實體或者面域，我們來選擇一下，然后再確定就可以了

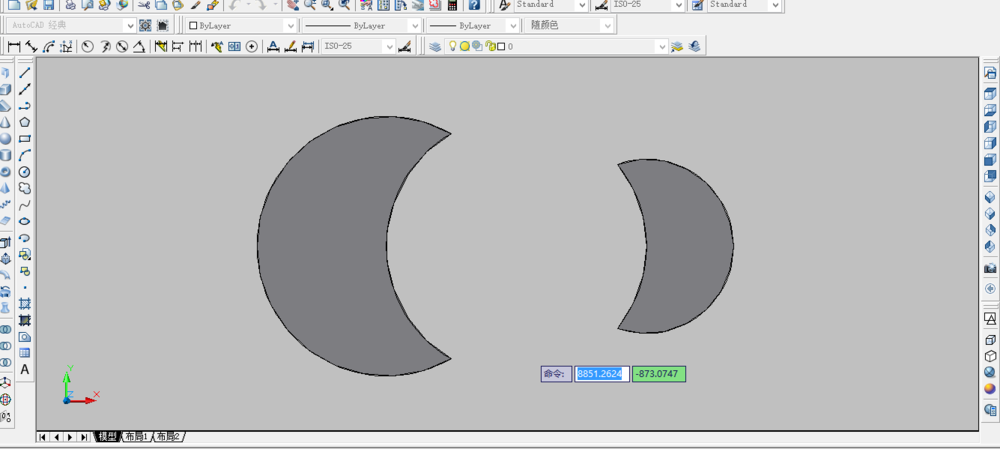

7、我們再來試試交集選項，我們還用這三個圖形為例子，選擇交集以后再去選擇這三個圖形，再點擊確定，就可以了

以上就是cad并集差集或交集命令的使用方法，希望大家喜歡，請繼續關注武林網。
