cad中繪制的圖形想要進行三維環形陣列，該怎么實現呢？下面我們就來看看詳細的教程。

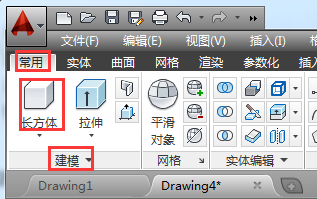

1、首先運行打開AutoCAD2014的軟件，然后調整好視角，并找到【常用】》【建?！俊贰?/strong>長方體】選項。

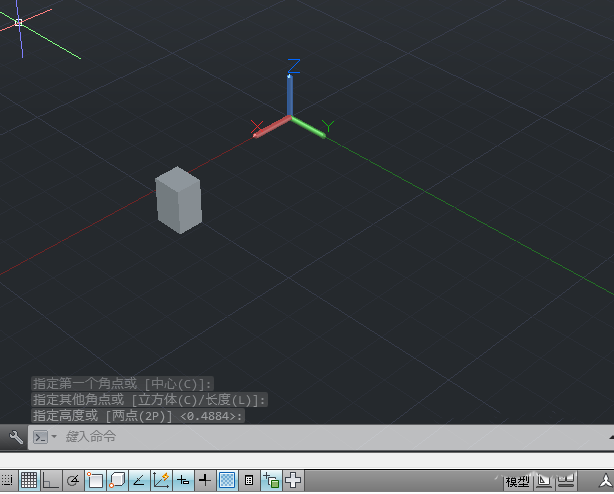

2、然后繪圖區空白的地方，畫一個長方體，如圖。

3、接著在菜單欄中依次選擇【修改】》【三維操作】》【三維陣列】。

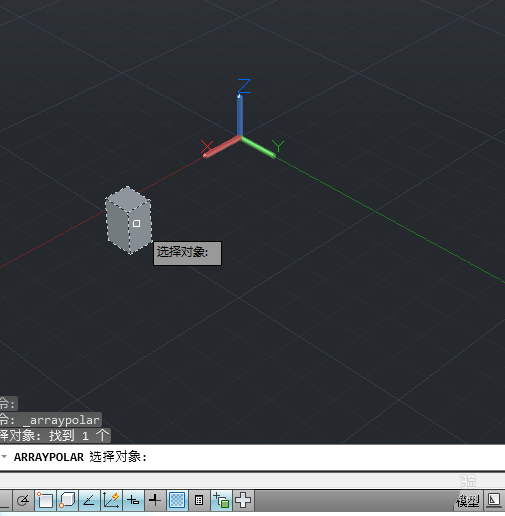

4、點擊鼠標左鍵在繪圖區選中要進行環形陣列的長方體后，按回車。

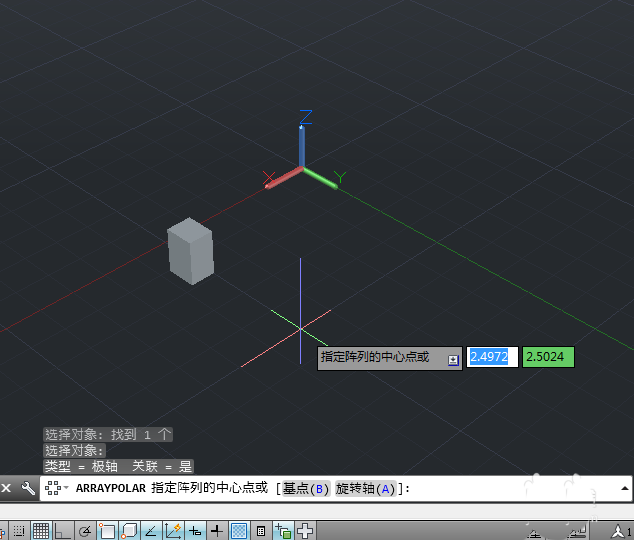

5、然后單擊鼠標左鍵點擊繪圖區域任意一點作為環形陣列的中心。

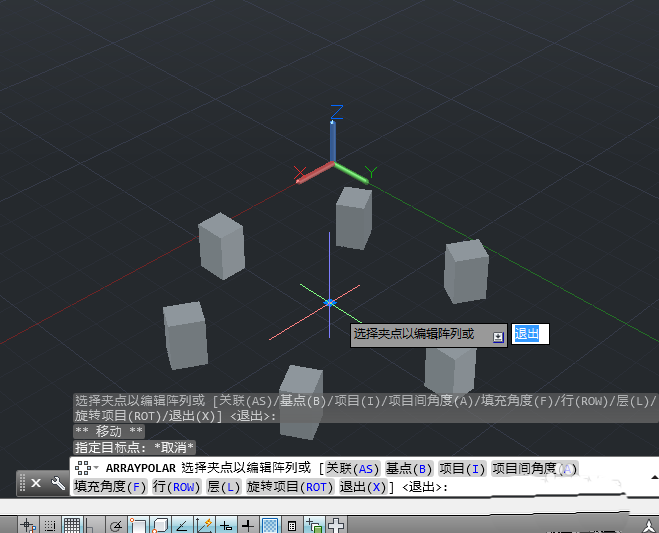

6、接著點擊環形陣列中間的藍色記號可以整體移動環形陣列。

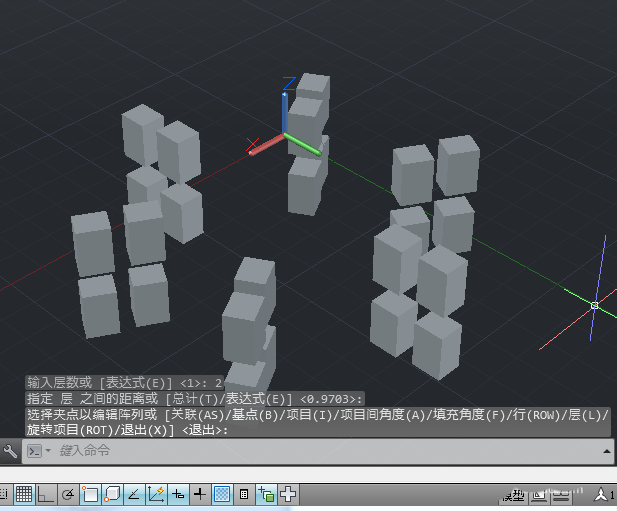

7、然后根據信息提示輸入相關行數、列數、層數以及各間距值，按回車即可完成三維陣列。

以上就是cad三維環形陣列的教程，希望大家喜歡，請繼續關注武林網。
