cad圖紙中想要批量繪制坐標點和點號呢，我們可以使用excel來批量繪制，下面我們就來看看詳細的教程。

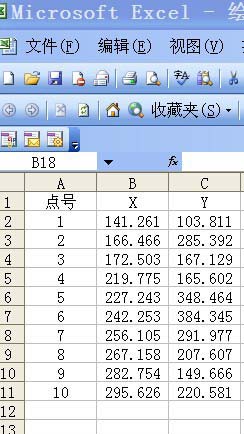

1、首先，打開excel軟件建立原始數據表（x、y坐標）。

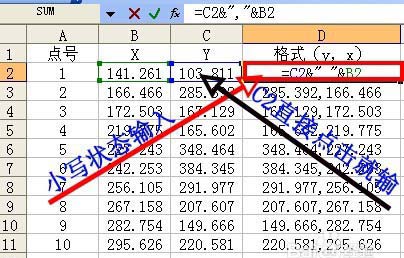

2、對原始數據進行整理，因為已有的數據都是x→y，cad圖紙中需要展繪的是y→x形式，需要進行一下調整，通過D2公式處理就把y、x連到一起了

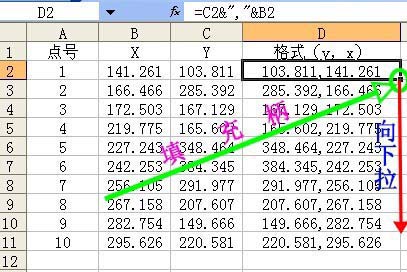

3、通過填充柄就把B、C列所有原始數據在D列全部處理好了

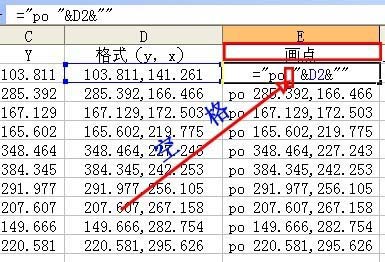

4、下一步：根據已知坐標畫點。編輯畫點數據E列，方法與D列數據處理一樣

5、下面編輯設置點號偏移量及偏移后的坐標編輯，目的是不讓點標記與點號重疊，這個可根據實際自己把握設置。

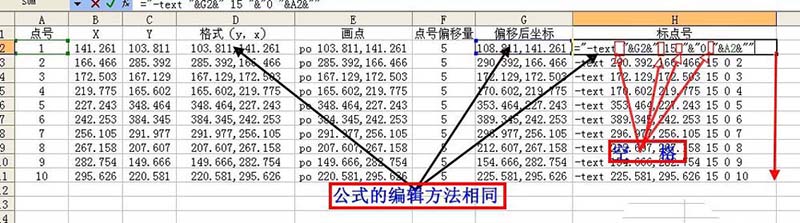

6、編輯點號：使每個展繪出的點旁邊加上相應的點號

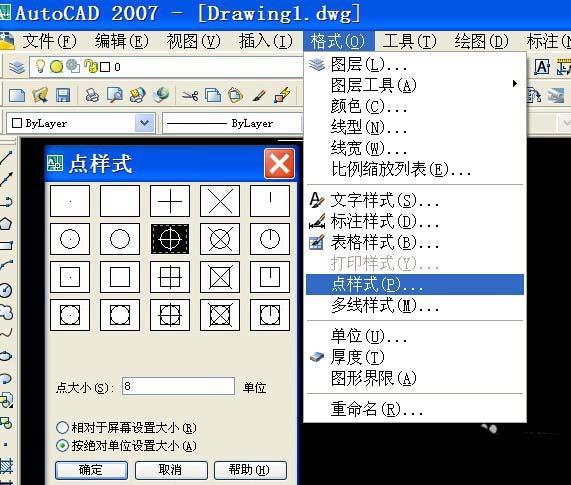

7、點號標記設置：  就是展繪出的點標記樣式

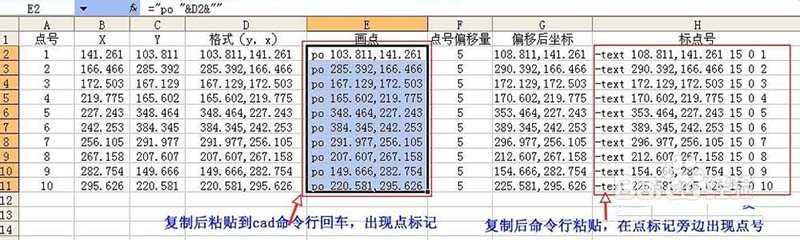

8、下面開始展繪： 先復制excel表中F列（畫點），然后粘貼到cad左下角命令行里，看看是不是點出來了；同樣   辦法復制、粘貼H列，這樣點號就出現在點標記旁邊了

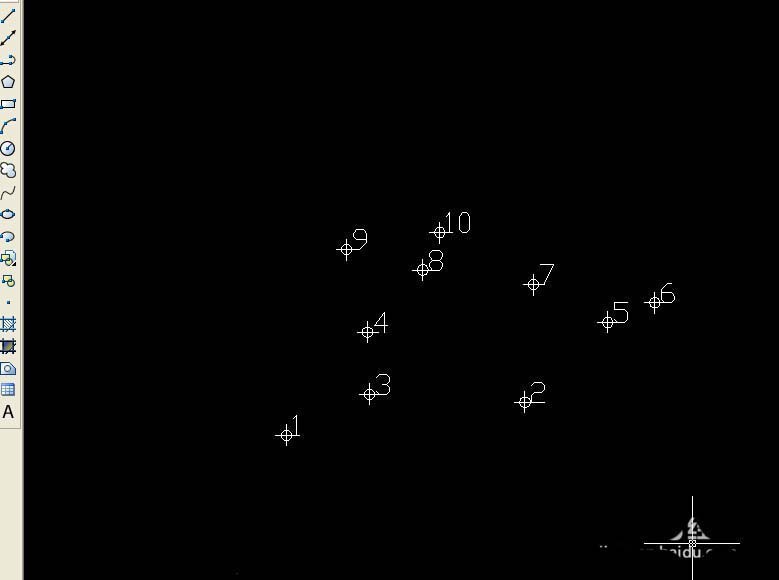

9、上述的點就展繪好了。

以上就是cad批量展繪坐標點和點號，希望大家喜歡，請繼續關注武林網。
