cad2016中想要計算圖形的面積，該怎么計算面積呢？下面我們就來看看詳細的教程。

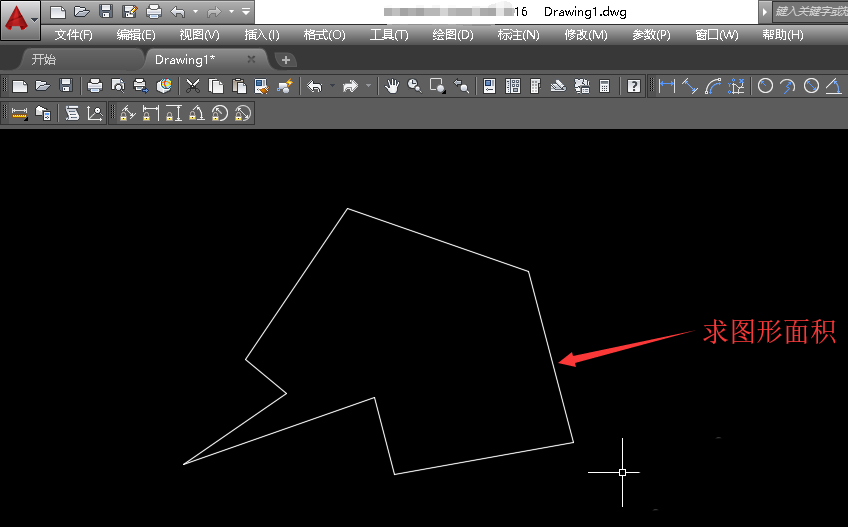

1、打開CAD2016軟件。繪制要查看面積的圖形。

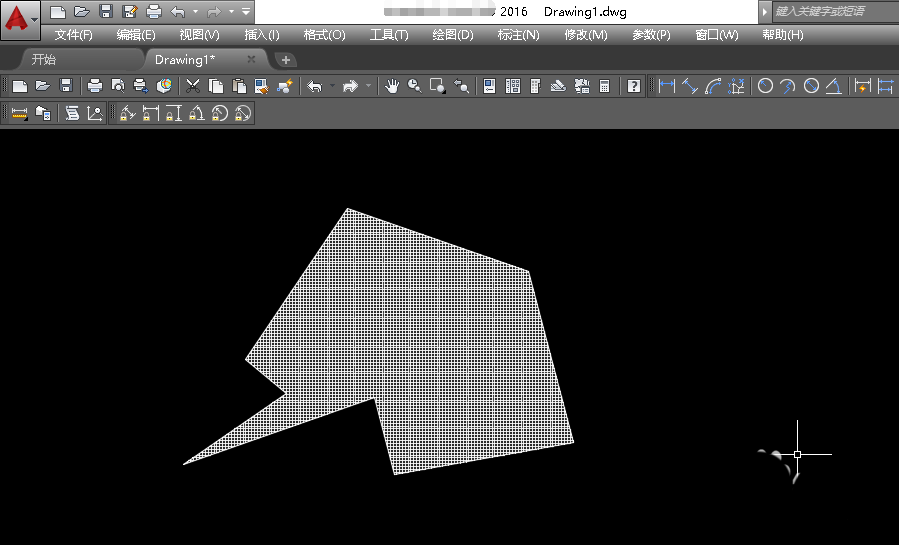

2、用填充命令“h",填充要求面積的圖形。如下圖（具體操作相信會一點ACD基準的都會，我就不說明了）

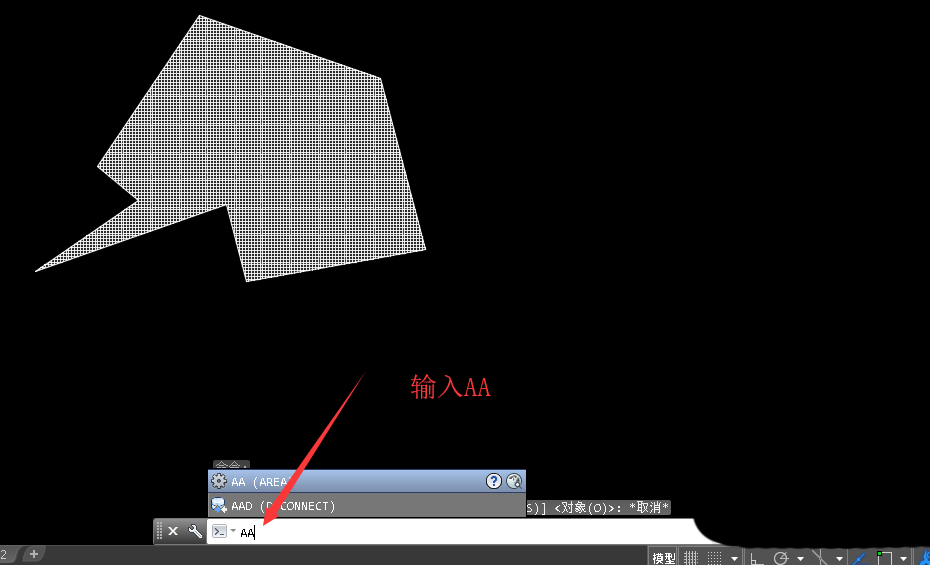

3、在命令欄輸入”AA“命令（查看面積）。然后按”空格鍵“或"回車鍵”

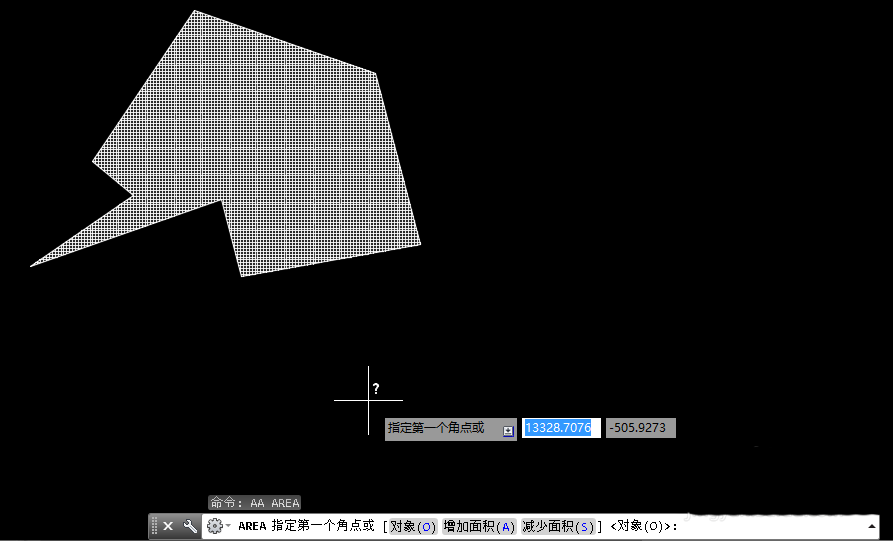

4、命令欄提示“AREA 指定第一個角或【對象（O） 增加面積（A） 減少面積（S）】<對象（O）>”（我前面用過對象（O）所以后面有<對象（O））。在命令欄輸入“O”。然后按”空格鍵“或"回車鍵”（像我的已經用過<對象（O）我就可以直接按”空格鍵“或"回車鍵”）

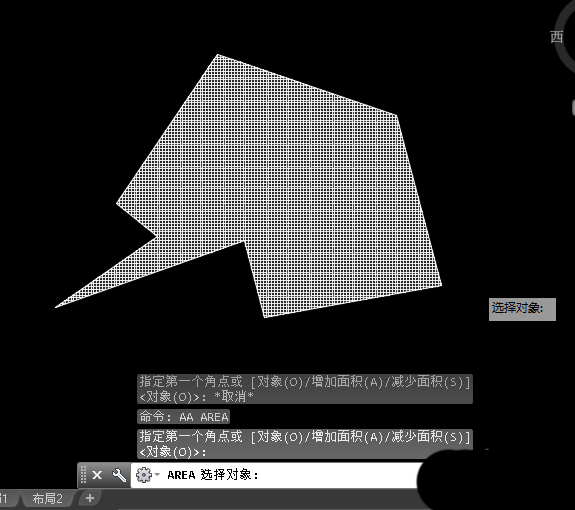

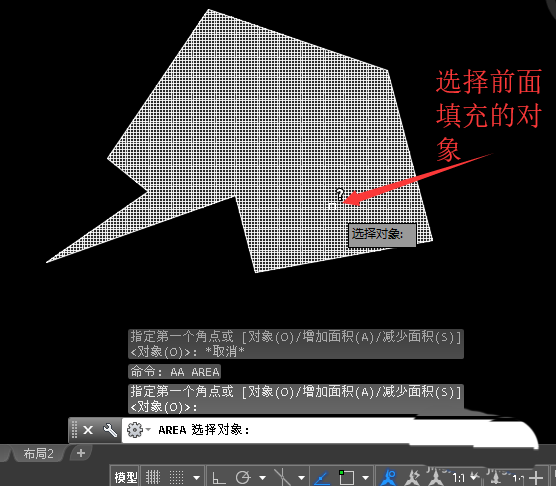

5、命令欄提示“選擇對象”。這時我們選擇前面填充的對象。

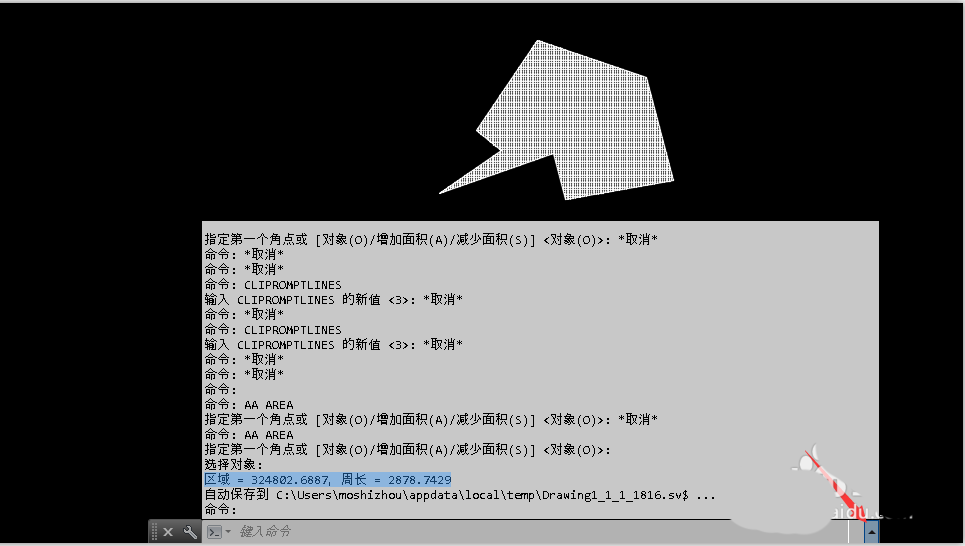

6、單擊命令欄右邊中”向上三角形符號“，我們可以查看到圖形的面積和周長。

以上就是cad2016查看圖形面積的教程，希望大家喜歡，請繼續關注武林網。
