CAD想要畫一個煙灰缸，該怎么繪制煙灰缸的三維圖呢？下面我們就來看看詳細的教程。

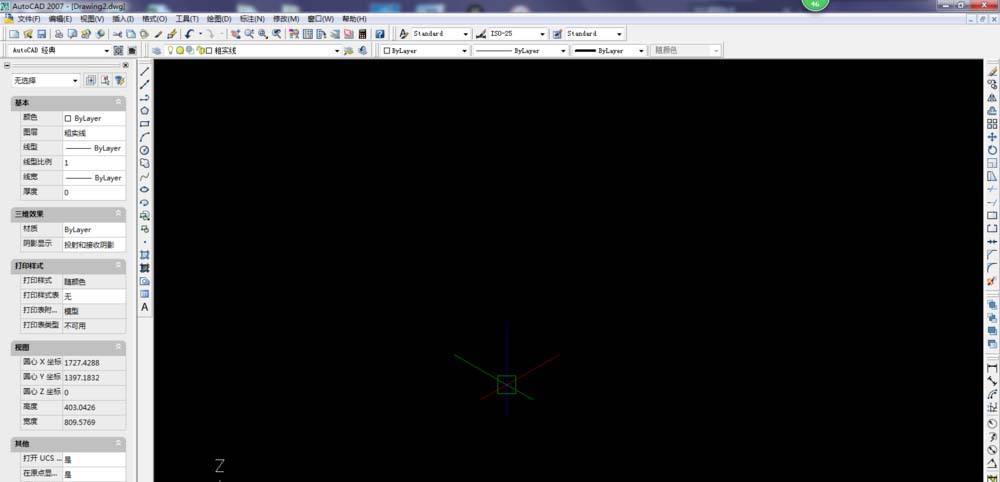

1、打開CAD，新建一個空白文件，然后執行【視圖】-【三維視圖】-【西南等軸測】。調整好視圖。

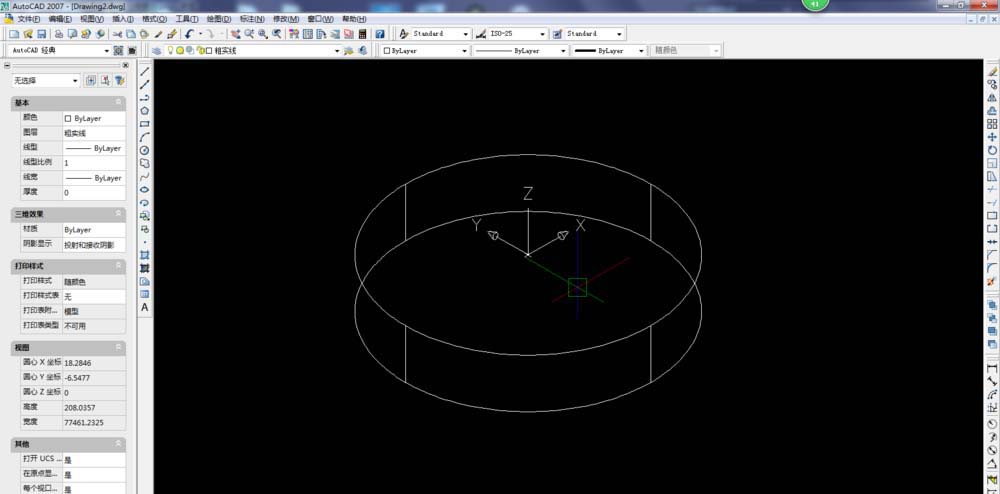

2、激活圓柱體命令，畫一個直徑150，高30的圓柱體方式：執行【繪圖】-【建?！?【圓柱體】，輸入圓心坐標0,0,0，直徑150，高度30。

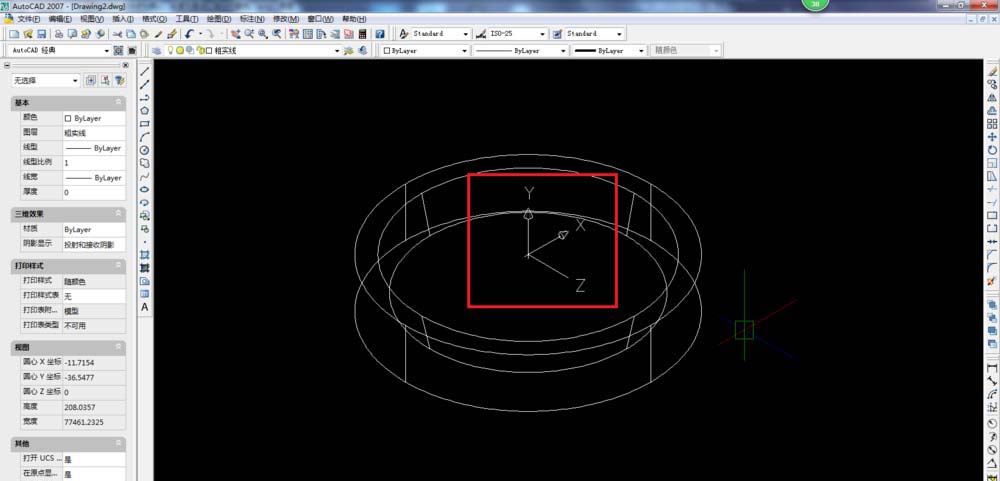

3、將坐標系移動到圓柱體的上表面圓心。方式：輸入ucs，回車；輸入坐標0,0,30。

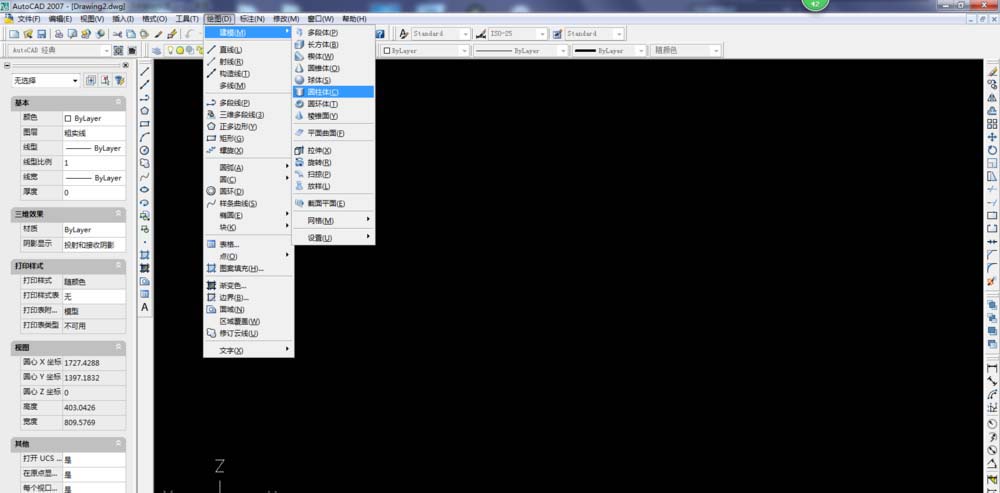

4、激活圓錐命令，造一個向下的圓臺。

方式：執行【繪圖】-【建?！?【圓錐體】，輸入坐標0,0,0，底面直徑130，頂面直徑120，移動鼠標向下拉伸，高度20

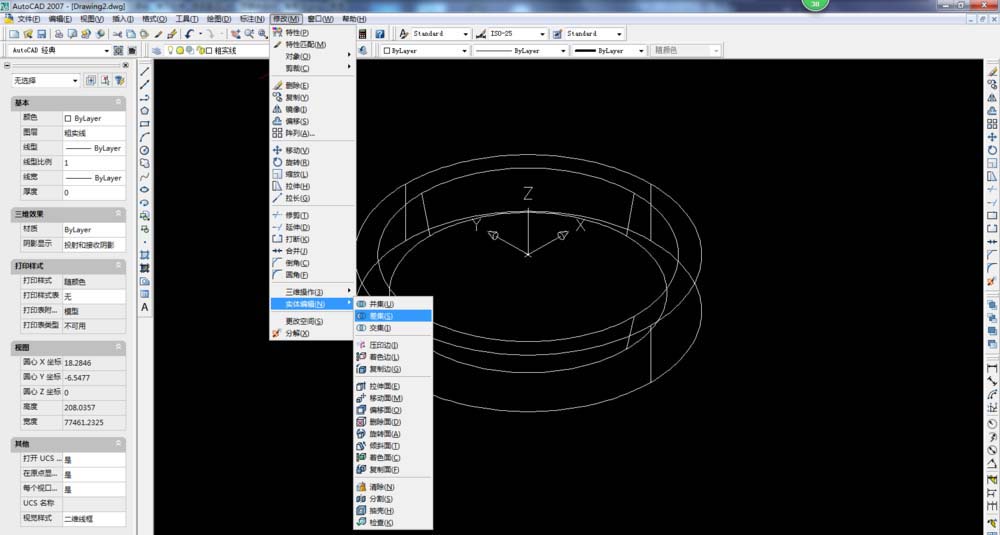

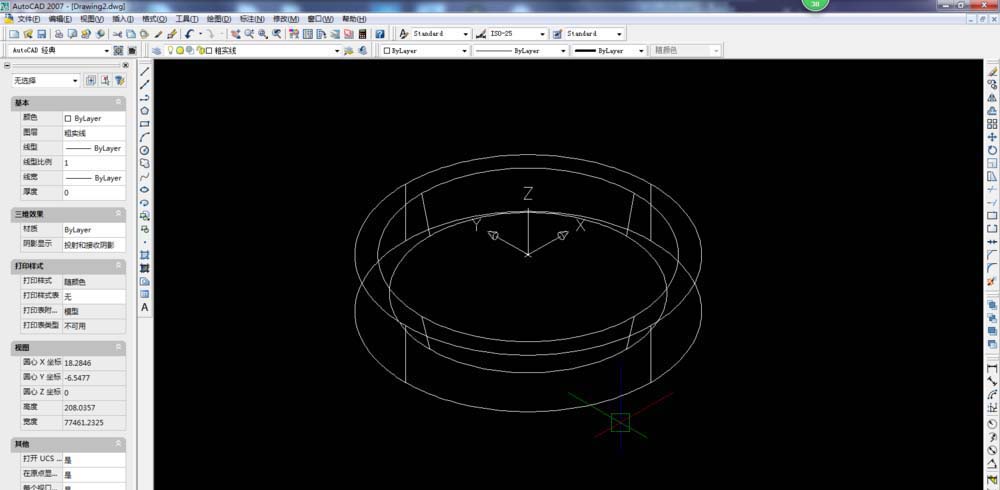

5、激活差集命令，修建圓柱體。

方式：

執行【修改】-【實體編輯】-【差集】；然后先點擊圓柱體，回車；再點擊圓臺，回車。就OK了。

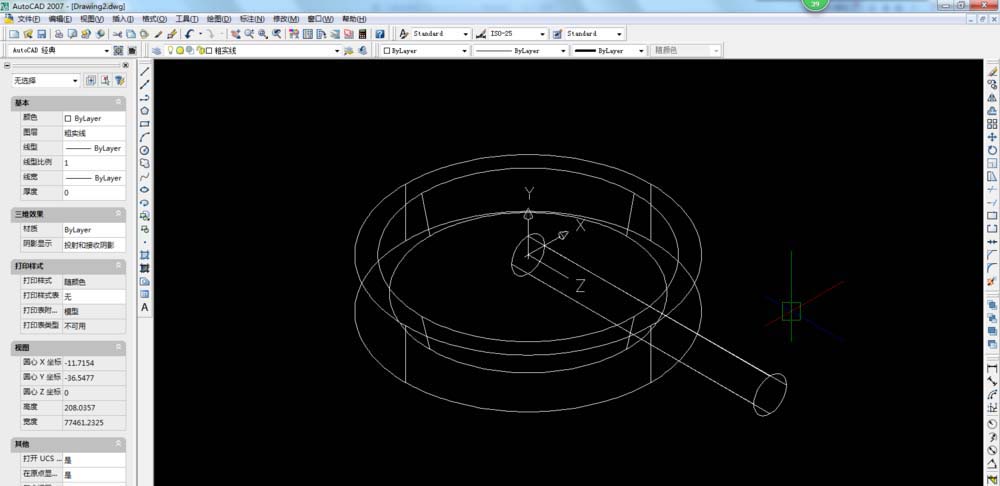

6、將坐標系沿X軸旋轉90°，然后插入一個直徑20的圓柱體，高度無所謂，只要超過100就OK了。

方式：

UCS，回車；

X，回車；

90，回車；

執行【繪圖】-【建模】-【圓柱體】激活圓柱體命令，直徑20，高度：移動鼠標使其超過100。

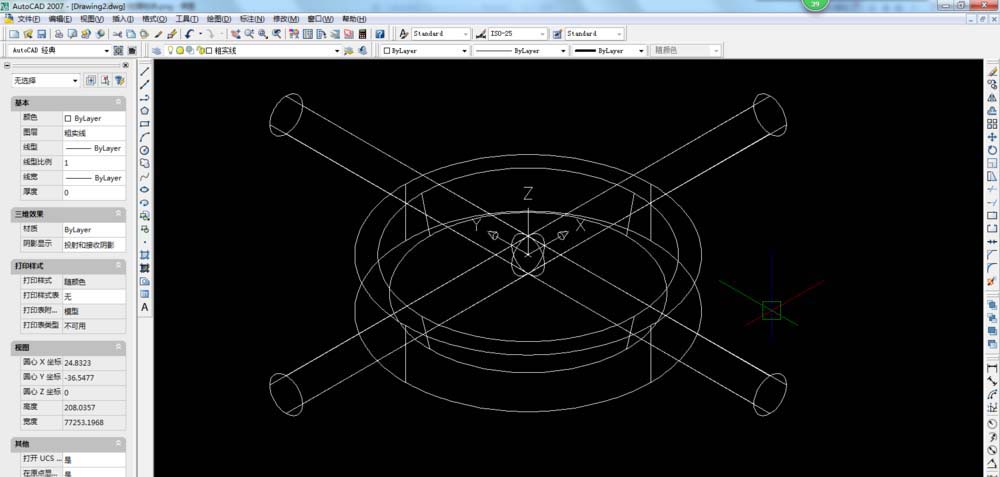

7、將坐標系繼續沿著X軸旋轉，這次是-90°，然后將剛剛的圓柱體進行環形陣列。（為什么是-90°，你只要聯想一下前面的旋轉90°就可以知道了，這是為了將Z軸回到原位。）

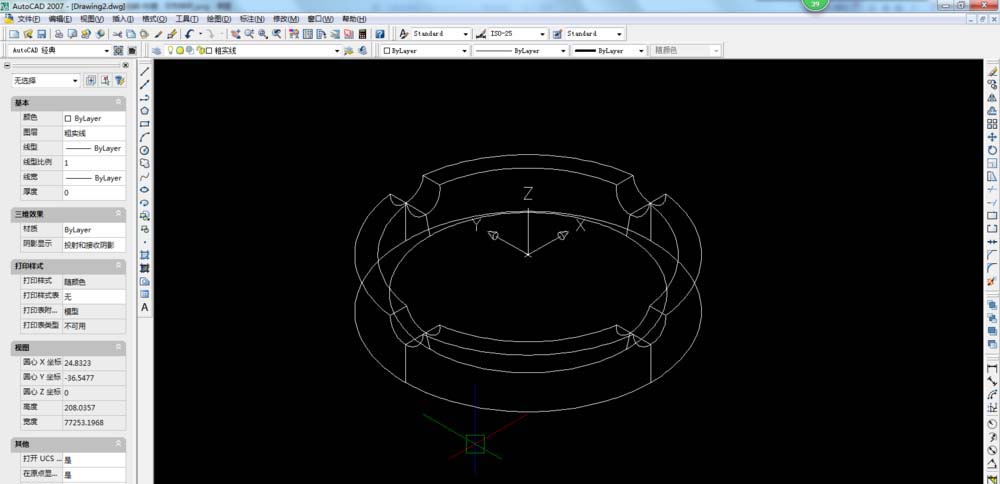

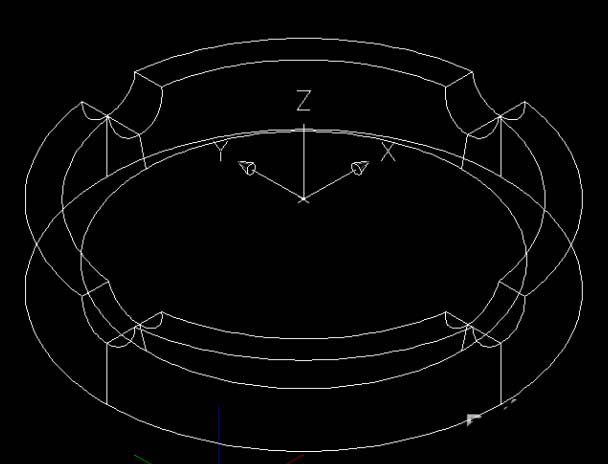

8、執行【修改】-【實體編輯】-【差集】。用同樣的方法進行修剪，最后得到下圖中的結果。

以上就是cad繪制單位煙灰缸圖形的教程，希望大家喜歡，請繼續關注武林網。
