cad中想要創建a4圖框，該怎么設置呢？下面我們就來看看詳細的教程。

1、打開CAD如圖新建，選擇紅色框內的選項，單擊確定如圖：

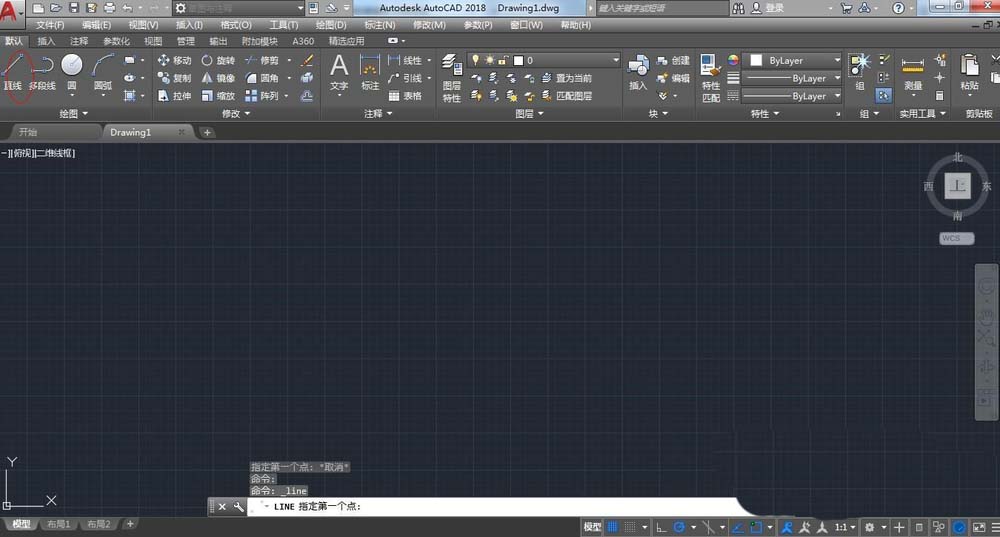

2、點擊繪圖局域任何位置，單擊l表示輸入直線，也可以直接點擊左上角的直線選項如圖：

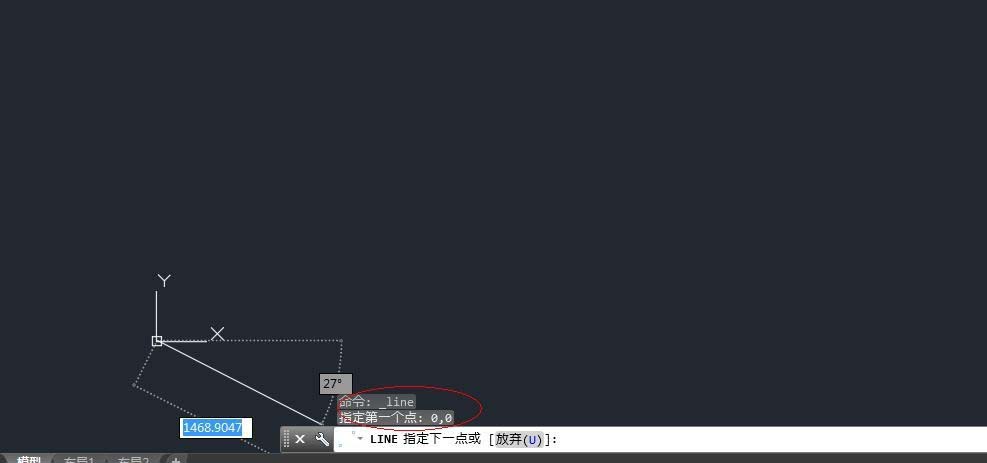

3、在下面的指令欄中輸入0,0表示從坐標原點開始如圖：

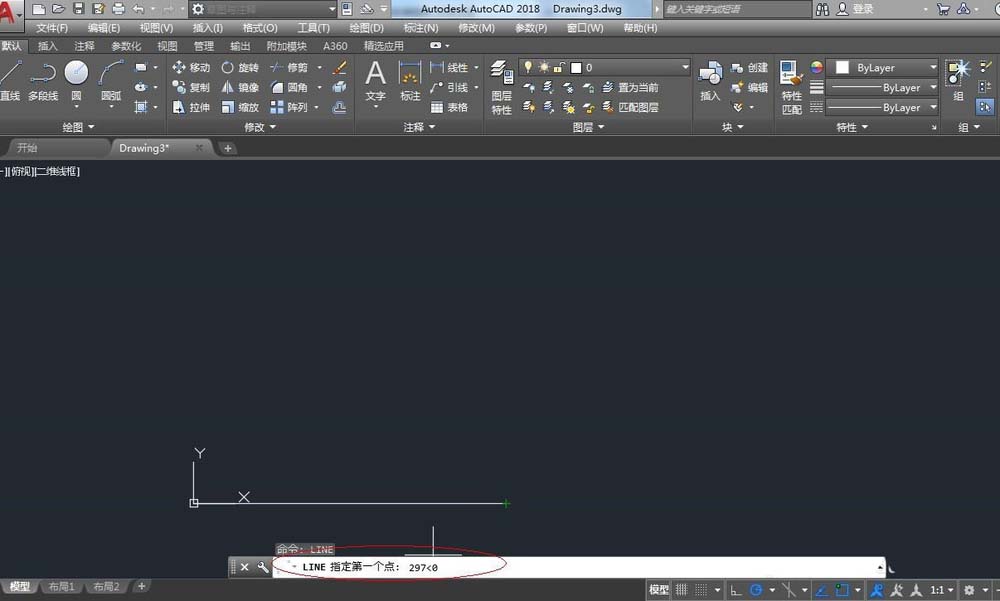

4、然后再在命令欄中輸入297<0得到如圖：

5、然后緊接著再輸入297,210得到如圖：

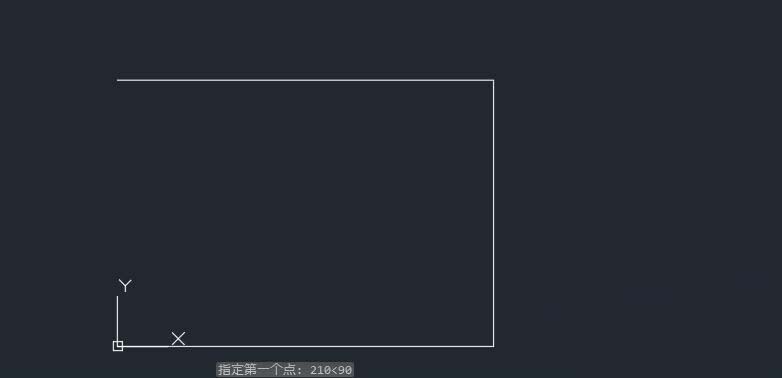

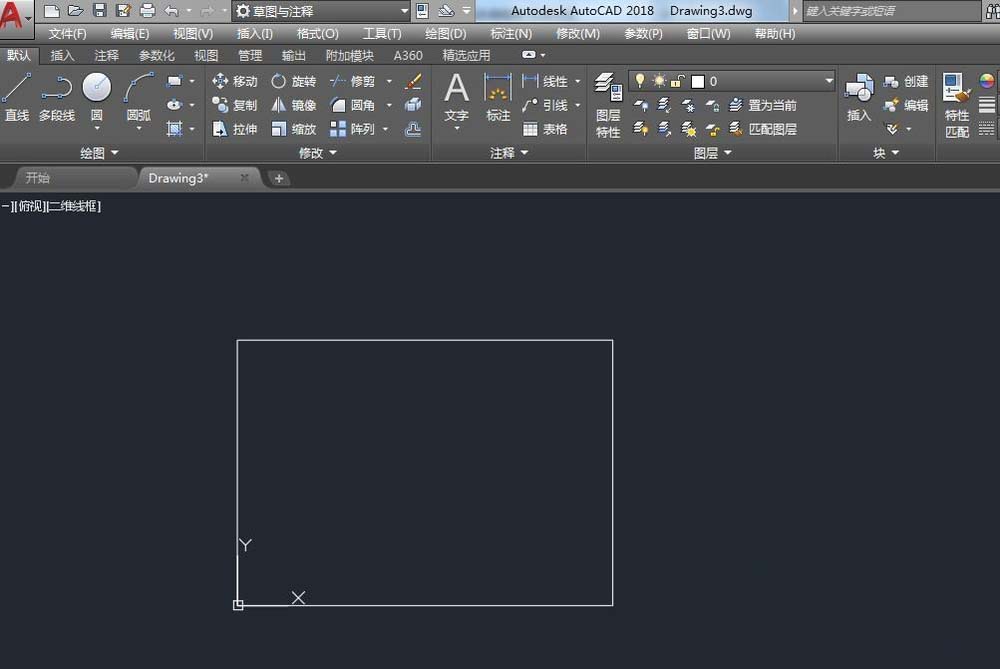

6、然后再輸入210<90，在輸入c閉合 就完成了外框的得到如圖：

7、現在開始繪制內框，點擊工具—》新建-—》原點 ，然后在命令欄輸入25,5 得到如圖：

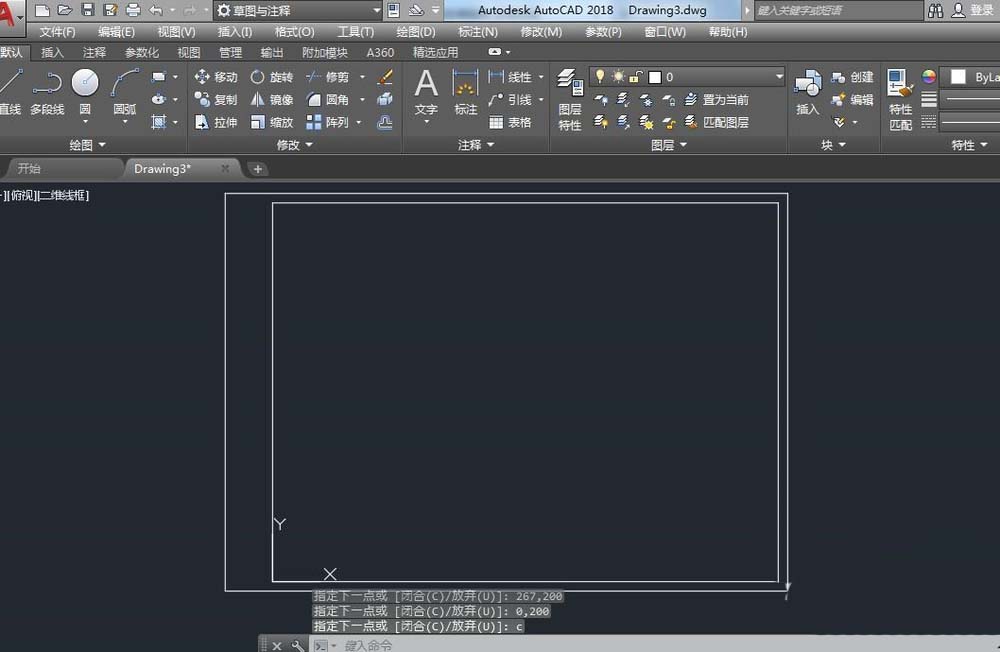

8、步驟和上面一樣，輸入0,0，然后輸入267,0  再輸入267,200，接著0,200 最后c閉合 得到如圖：

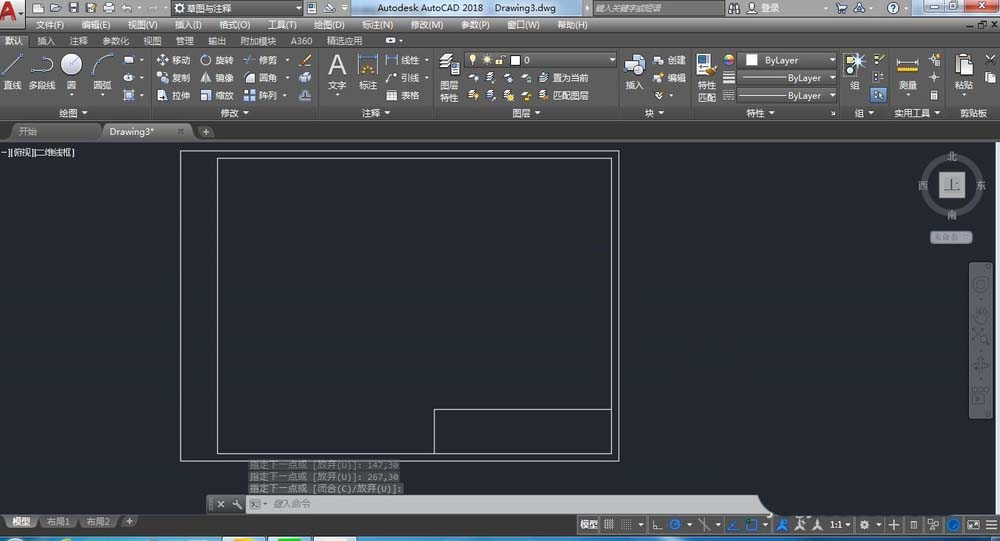

9、接下來選擇視圖—》顯示—》ucs圖標選擇開，關閉圖標，在命令欄中輸入l，然后輸入147,0，再輸入147,30，然后輸入267,30，別忘記了每次都要回車，最終得到如圖效果圖：

以上就是CAD設置A4規格的H圖框的教程，希望大家喜歡，請繼續關注武林網。
