CAD怎么設計雙開門圖案?

2020-07-20 12:58:24
字體:
來源:轉載
供稿:網友

cad中繪制平面圖很簡單,今天我們就來看看cad畫門的教程,請看下文詳細介紹。

1、新建繪圖,關閉柵格和打開捕捉如圖:

2、點擊矩形,然后指定一點命令欄中輸入d回車,輸入1200回車,在輸入2000回車得到如圖:

3、選擇修改分解命令把矩形分解,再選擇修改偏移值為100如圖進行偏移,再選擇修改延伸對圖形進行延伸得到如圖:

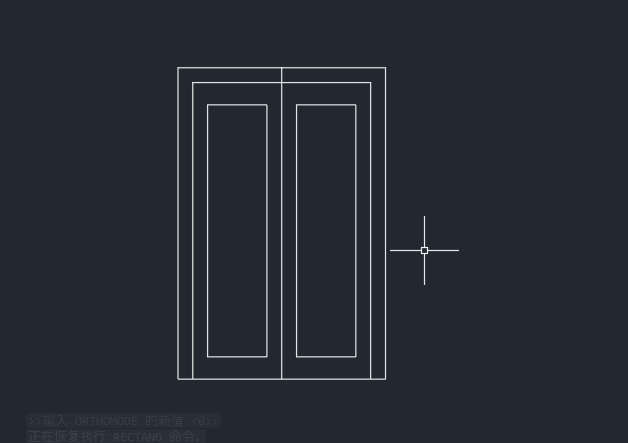

4、選擇矩形shift+右鍵選擇自功能,繪制內部的輪廓線捕捉完成,輸入@100,150回車,輸入@400,1700回車,然后另一邊同樣輸入@-100,150回車,輸入@-400,1700回車得到如圖:

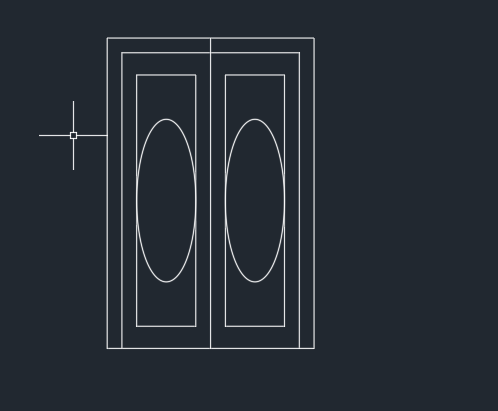

5、選擇繪圖橢圓命令,利用垂足和中點指定橢圓的中心點,輸入@200,0回車,輸入另一條半徑550回車得到如圖:

6、選擇修改偏移值為124將橢圓往外偏移如圖:

7、先選擇全圖分解然后選擇修改打斷完成后如圖,選擇修改中修剪命令得到如圖:

8、輸入c選擇圓輸入18半徑值,然后移動最終得到如圖:

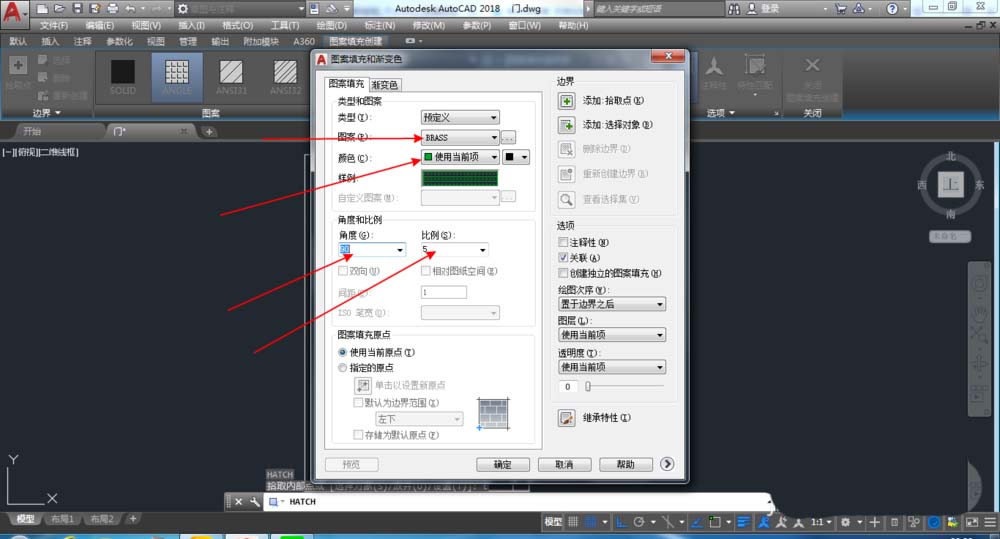

9、選擇顏色命令輸入顏色102,輸入h選擇t修改顏色板塊如圖:

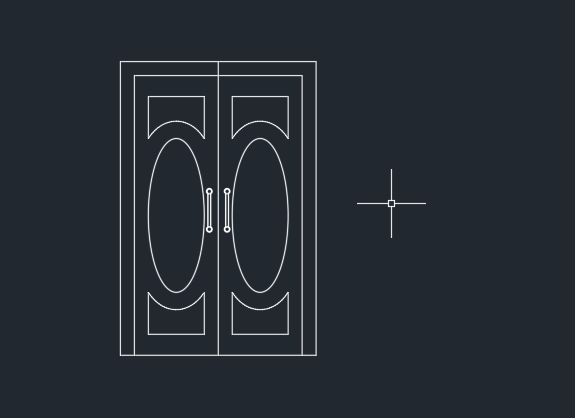

10、然后選擇填充最終得到的圖形是:

以上就是cad畫雙開門的教程,希望大家喜歡,請繼續關注武林網。
