cad中畫出了弦長，想要給弦長，添加垂線，該怎么添加呢？下面我們就來看看詳細的教程。

1、我們將CAD這款軟件打開之后在常用菜單里找到圓弧選項，如圖所示：

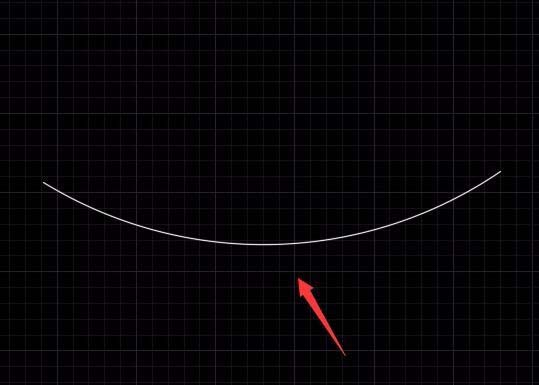

2、選擇圓弧在繪圖區里我們繪制出一段圓弧，如圖所示：

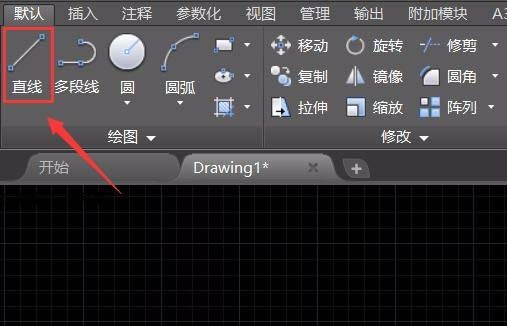

3、再在常用菜單里找到直線命令，如圖所示：

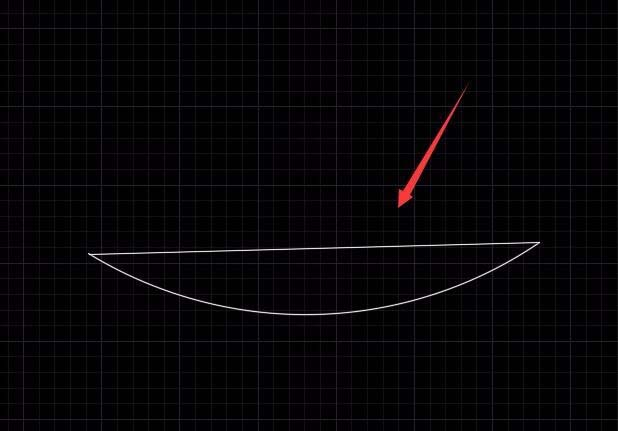

4、選擇直線我們連接圓弧的兩個端點得到這個圓弧的弦，如圖所示：

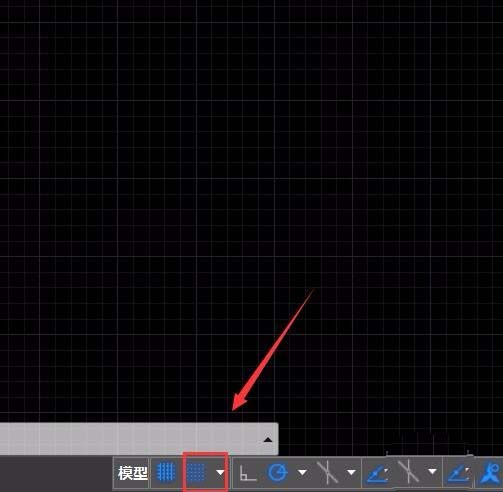

5、再在下面的菜單里找到捕捉設置選項，如圖所示：

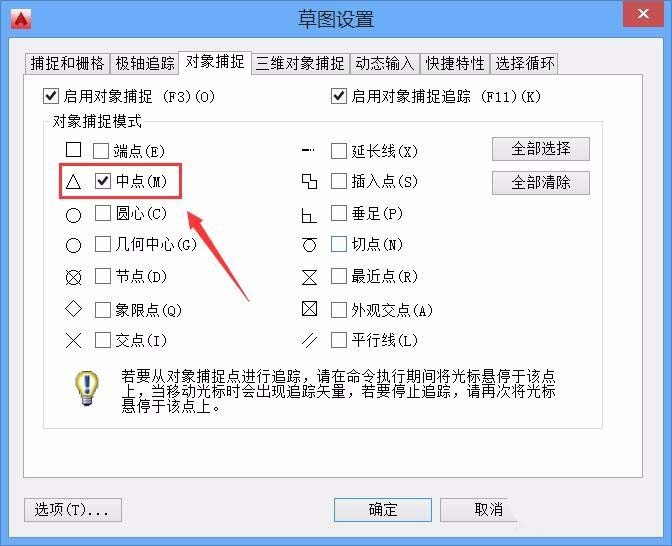

6、點擊捕捉設置選項在彈出的對話框內我們選擇中點，然后點擊確定，如圖所示：

7、設置好之后我們選擇直線連接圓弧的中點和圓弧弦長的中點，這樣我們就得到弦長的垂線了，如圖所示：

以上就是cad弦長添加垂線的教程，希望大家喜歡，請繼續關注武林網。
