cad圖紙標注的時候，想要顯示一半，該怎么標注呢？將整個尺寸炸開后再刪除不要的尺寸線及尺寸界線，這樣的做法不好，因為在后期要移動尺寸時就很不方便了，因整個尺寸不是一個整體了，該怎么操作呢？下面我們就來介紹一種解決辦法，請看下文詳細介紹。

1、打開一個示例的圖紙文檔，準備將其中的尺寸“90”（圖中紅框），只顯示下半段的尺寸線及尺寸界線

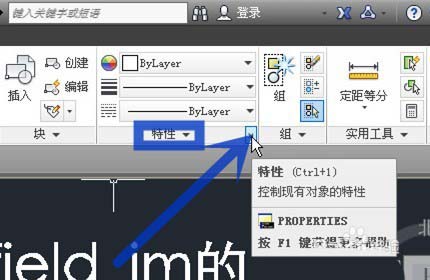

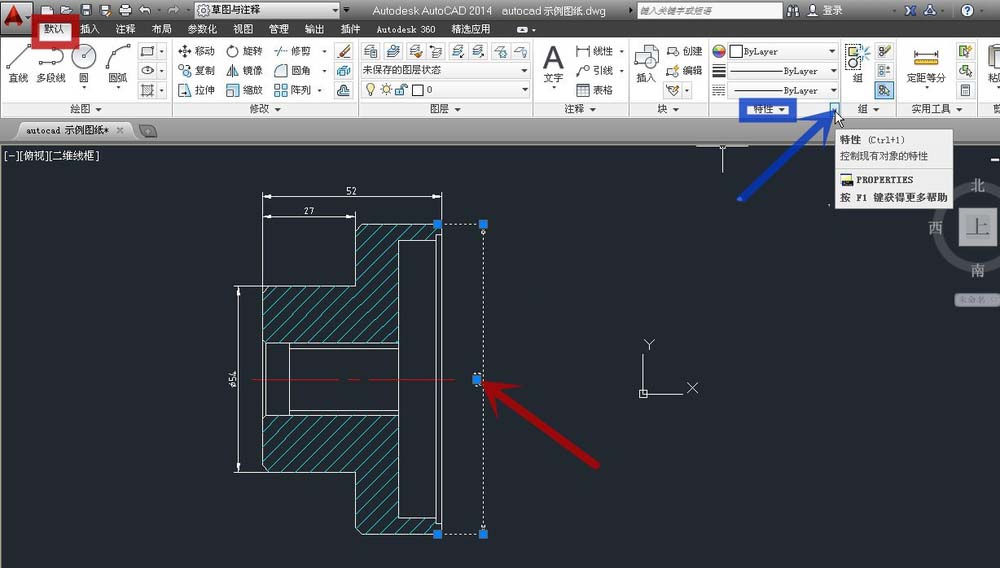

2、單擊選中尺寸“90”（圖中紅色箭頭所指）后，點擊“默認”選項卡（圖中紅框）下的“特性”選項組（圖中藍框）的下拉箭頭（圖中藍色箭頭所指）

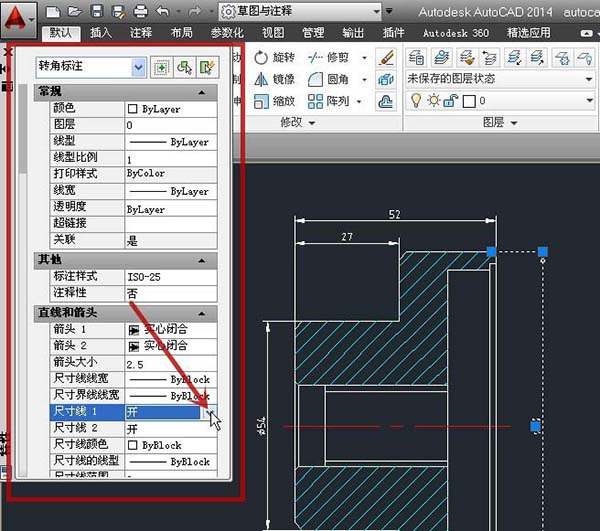

3、則界面左側會出現特征欄（圖中紅框），點擊其中的“尺寸線 1”的下拉箭頭（圖中紅色箭頭所指）

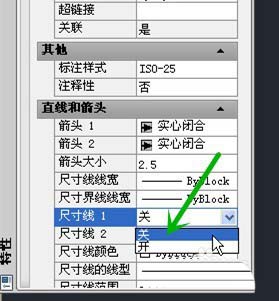

4、在彈出的菜單中點擊“關”（圖中綠色箭頭所指）

5、可見尺寸“90”的上半段尺寸線不見了（圖中綠框），在特性欄往下拉，找到“尺寸界線 1”（圖中紅框），點擊其下拉箭頭（圖中紅色箭頭所指）

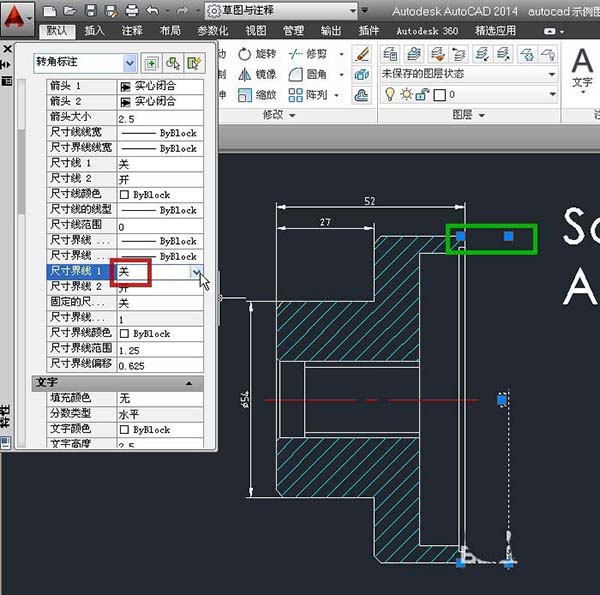

6、在彈出的菜單中選擇“關”（圖中紅框），可見尺寸“90”的上半段的尺寸界線也不見了（圖中綠框）

7、下圖是只顯示一半尺寸的示例圖，此尺寸可隨意調整位置，完成設置

以上就是cad將尺寸只顯示一半的設置方法，希望大家喜歡，請繼續關注武林網。
