CAD2004中想要畫風葉輪，該怎么繪制風機葉輪呢？下面我們就來看看詳細的教程。

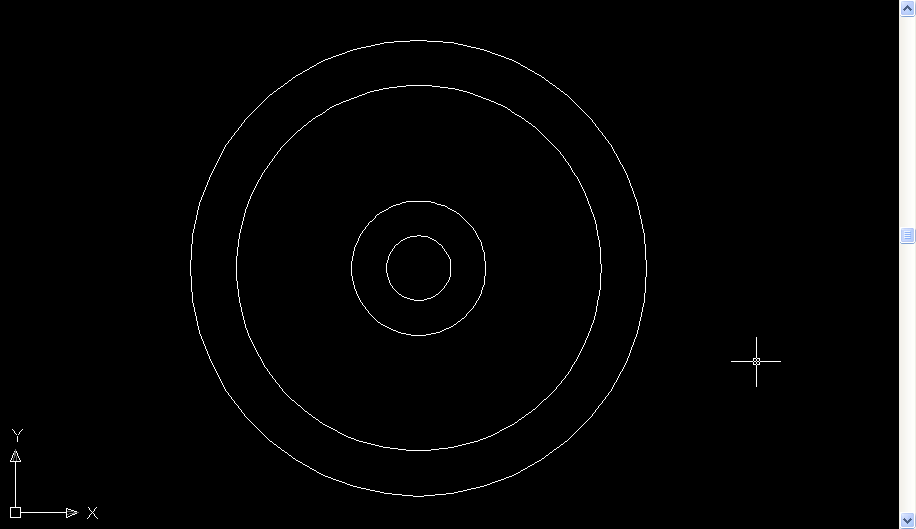

1、打開CAD軟件，并繪制4個同心圓，圓的直徑尺寸分別為85mm,68mm,25mm,12mm

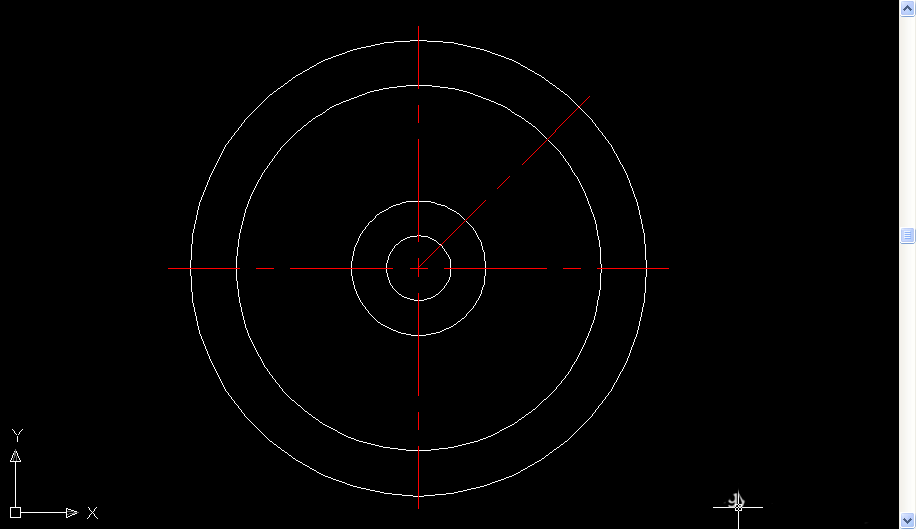

2、利用直線命令，繪制輔助中心線，并將直線的線型設置中center2，顏色為紅色

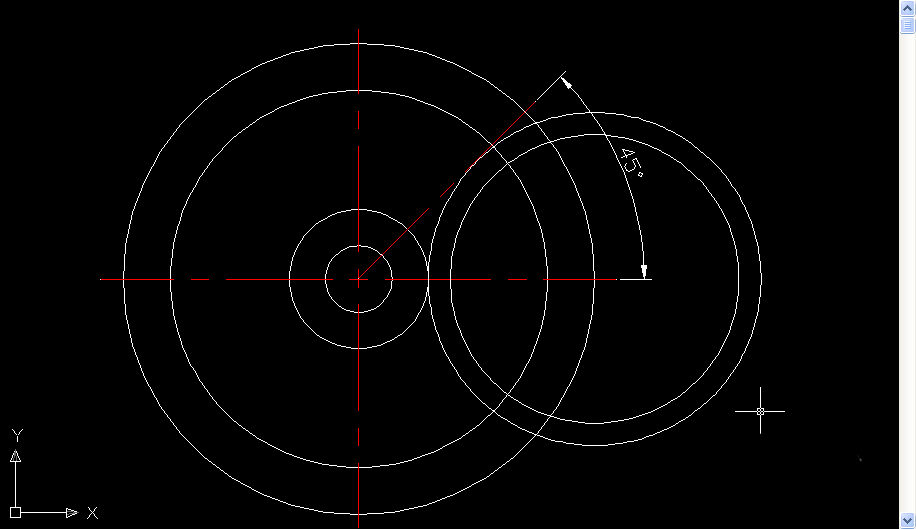

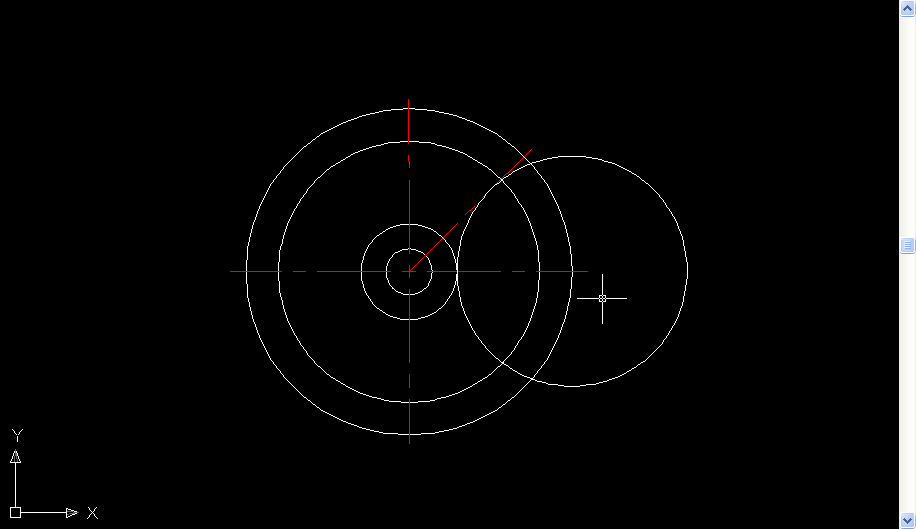

3、以象限點的圓心，繪制與第二個內圓相切的圓，并利用偏移命令將新圓向內偏移4mm

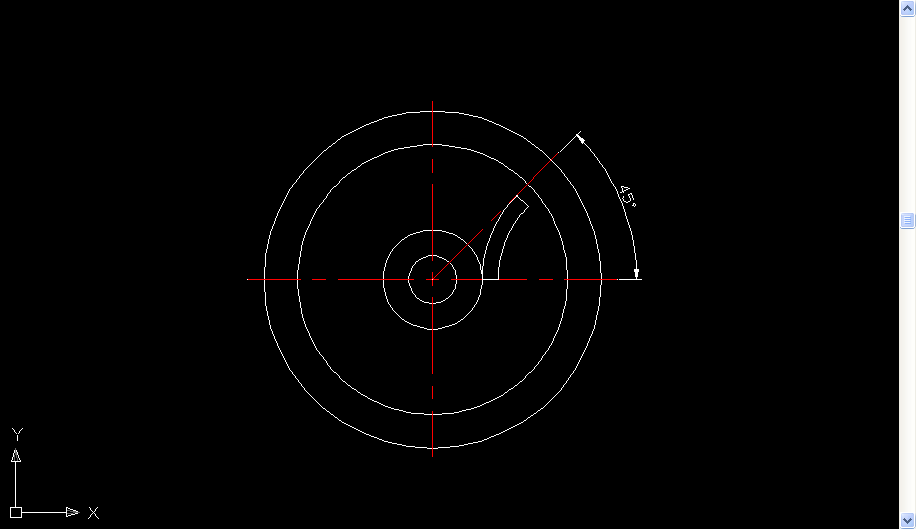

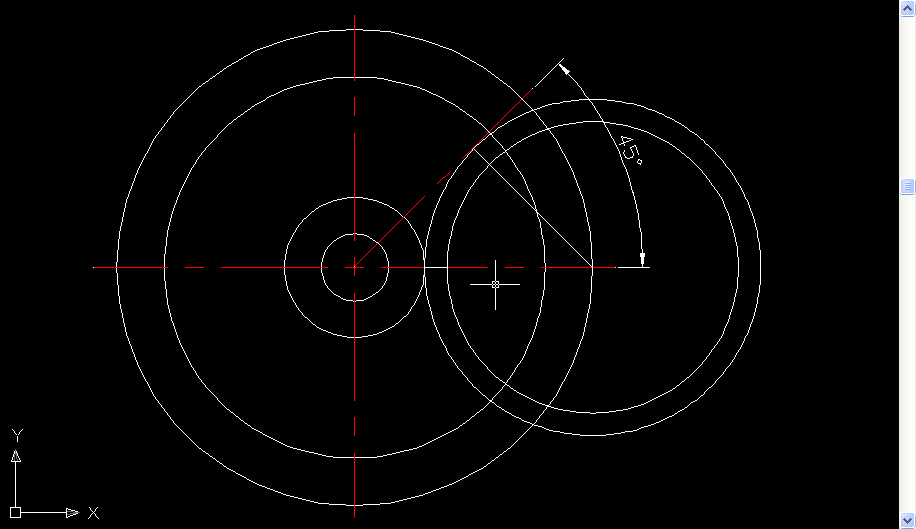

4、連接象限點與圓的垂直點，并修剪掉多余的線條

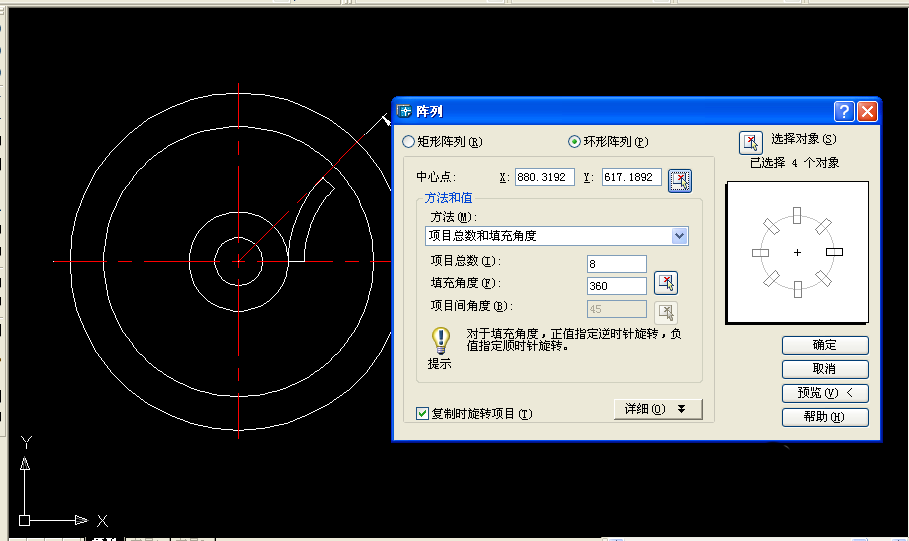

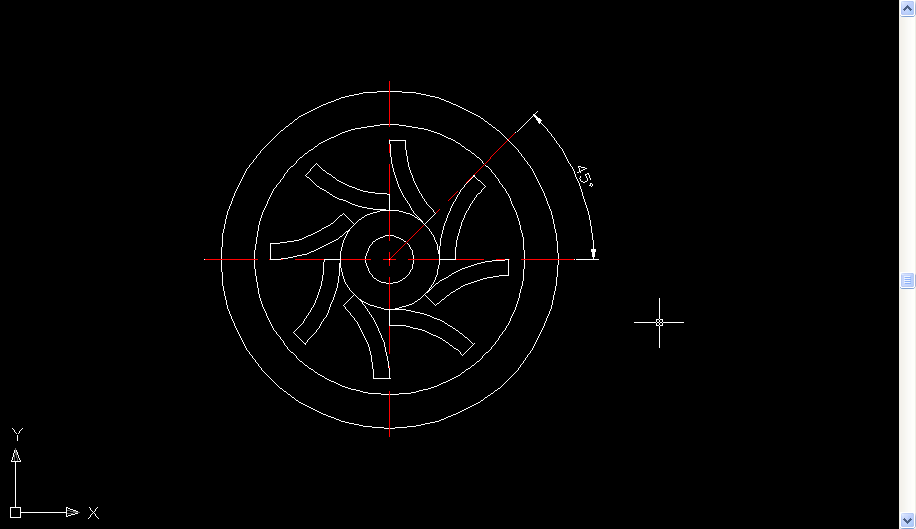

5、將得到半圓形利用圓形陣列的方式，以圓的中心為中點，360度陣列得到最后的圖形

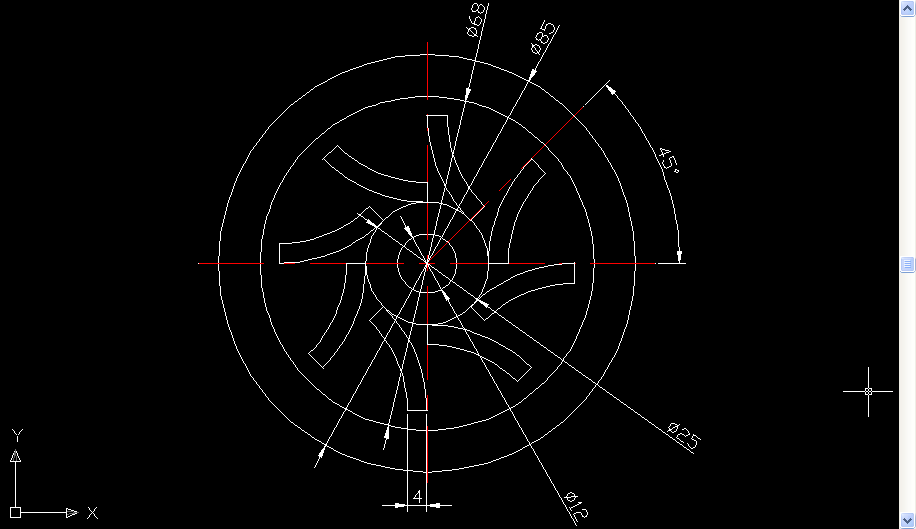

6、在圖形上標注相應的尺寸

以上就是CAD畫風葉輪的教程，希望大家喜歡，請繼續關注武林網。
