CAD中想要繪制避雷接地裝置的平面圖,該怎么繪制呢?下面我們就來看看詳細的教程。
1、我們先將CAD打開并在打開的操作界面內找到直線命令,如圖所示:

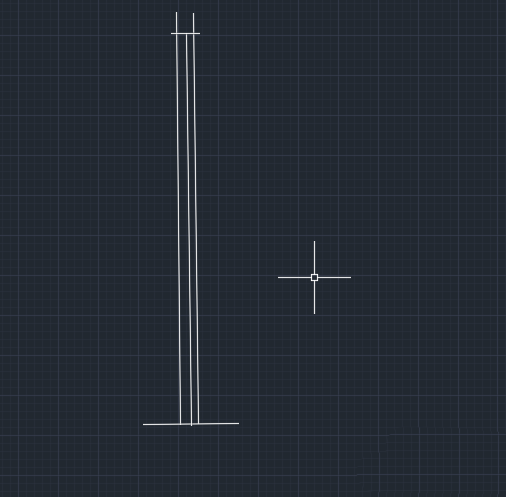

2、選擇直線命令我們畫出避雷接地裝置的連接線及向天裝置,如圖所示:

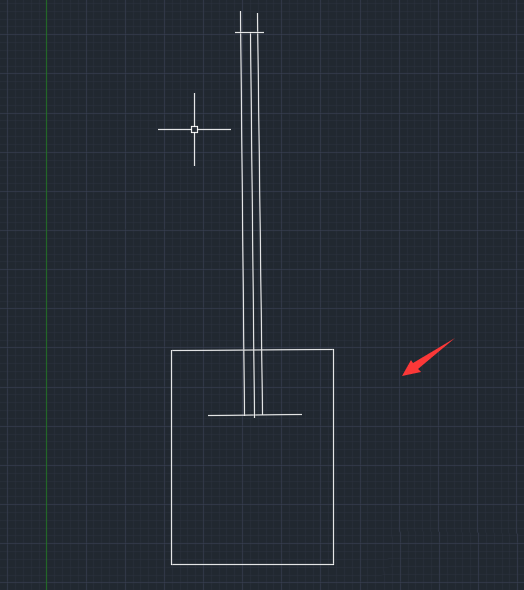

3、繼續使用直線命令我們在下面繪制出避雷接地裝置的埋地裝置,如圖所示:

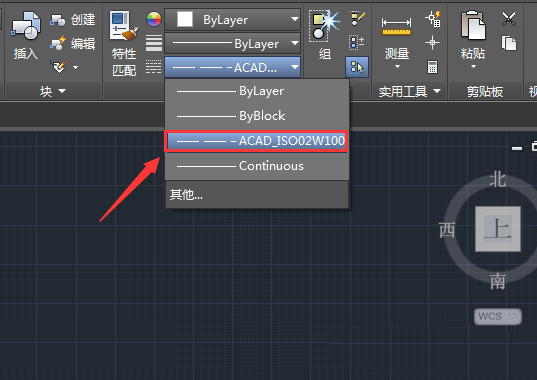

4、選擇埋地裝置和連接線我們找到線型選項,在線型內選擇虛線,如圖所示:

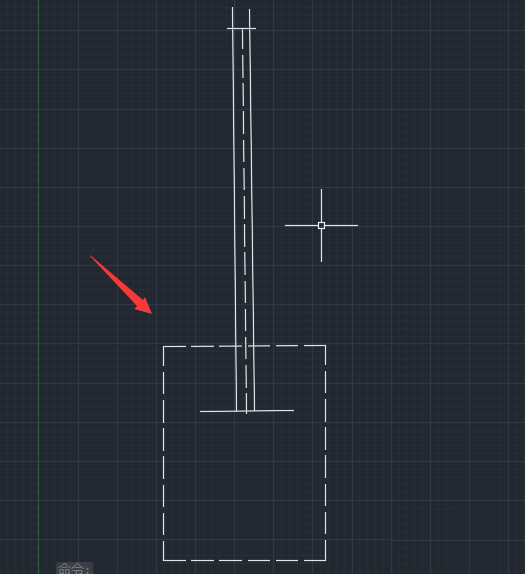

5、點擊虛線之后將連接線和埋地裝置都設置為虛線線型,如圖所示:

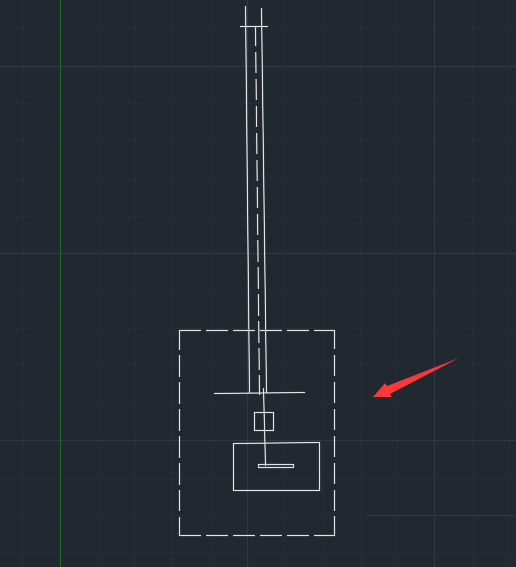

6、設置好線型之后在畫出連接線和埋地裝置之間的部件圖形,如圖所示:

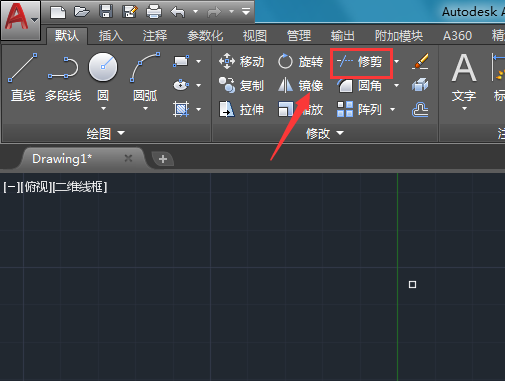

7、繪制個各種圖形之后再在修改里找到修剪選項,如圖所示:

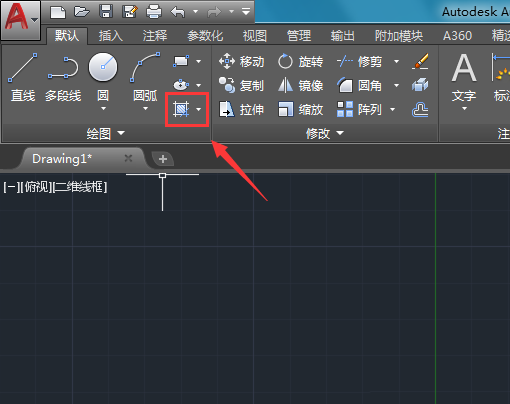

8、選擇修剪選項我們選擇圖形將多余的線進行修剪,然后再在繪圖里找到填充選項,如圖所示:

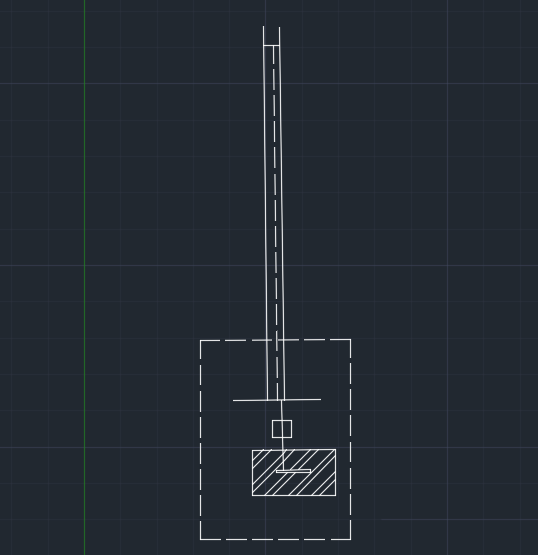

9、選擇填充選項選擇需要的圖案,將埋地裝置填充為該圖案,這樣我們的避雷接地圖形就繪制好了,如圖所示:
以上就是cad繪制避雷接地裝置的教程,希望大家喜歡,請繼續關注武林網。
