cad繪制圖紙的時候，需要繪制豎板，該怎么畫立體的豎板呢？下面我們就來看看詳細的教程。

1、打開天正建筑，如下圖所示

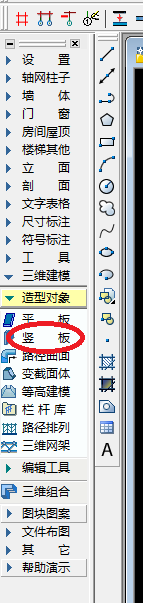

2、點擊“三維建模”，然后點擊二次目錄“造型對象”，最后點擊“豎板”，如下圖所示

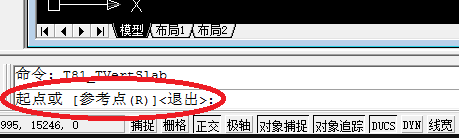

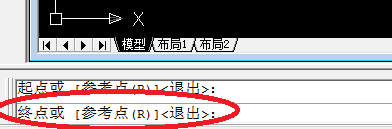

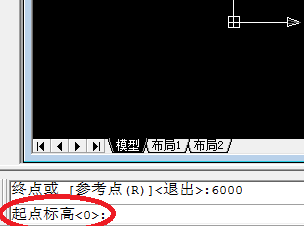

3、根據命令行提示，依次輸入自己需要的數據，如下圖所示

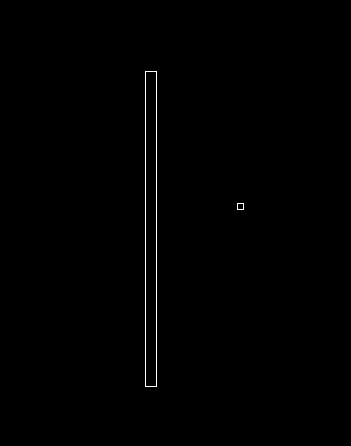

4、繪制完成后，如下圖所示

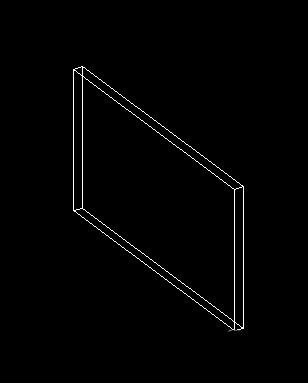

5、在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態觀察模式”，然后就可以直觀的看到自己繪制的豎板，如下圖所示

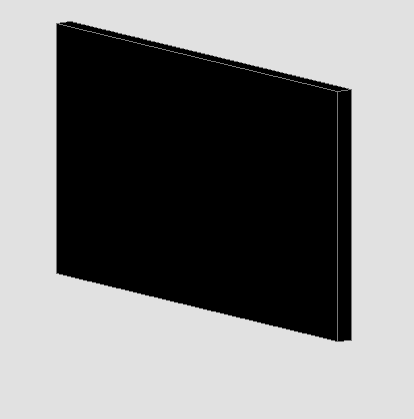

6、最后，可以改變一下“視覺樣式”，看一下自己繪制的豎板；在“受約束的動態觀察”模式下點擊鼠標右鍵，選擇“視覺樣式”，點擊“真實”，如下圖所示

以上就是cad畫豎板的教程，希望大家喜歡，請繼續關注武林網。
