cad中繪制的曲線想要測量長度，該怎么測量長度呢？下面我們就來看看詳細的教程。

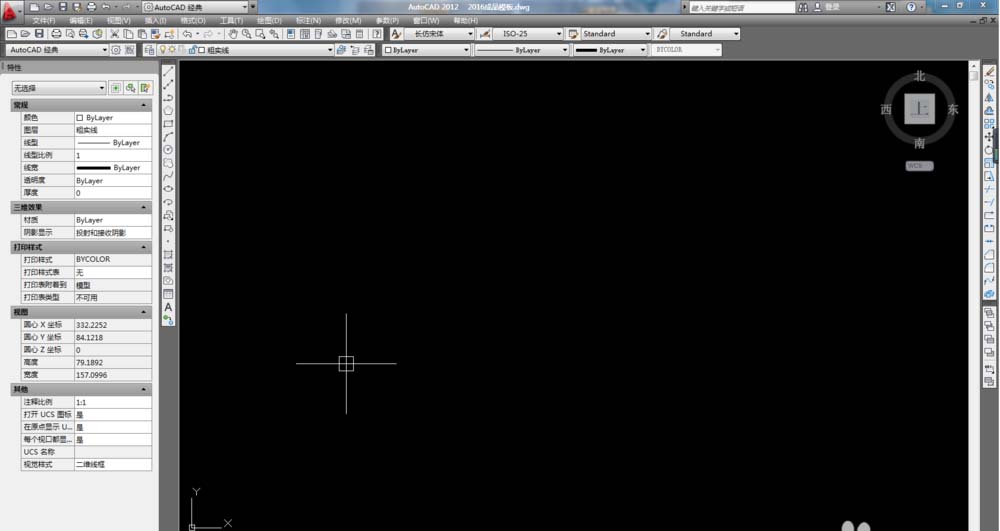

1、打開CAD軟件，新建一個空白文件。

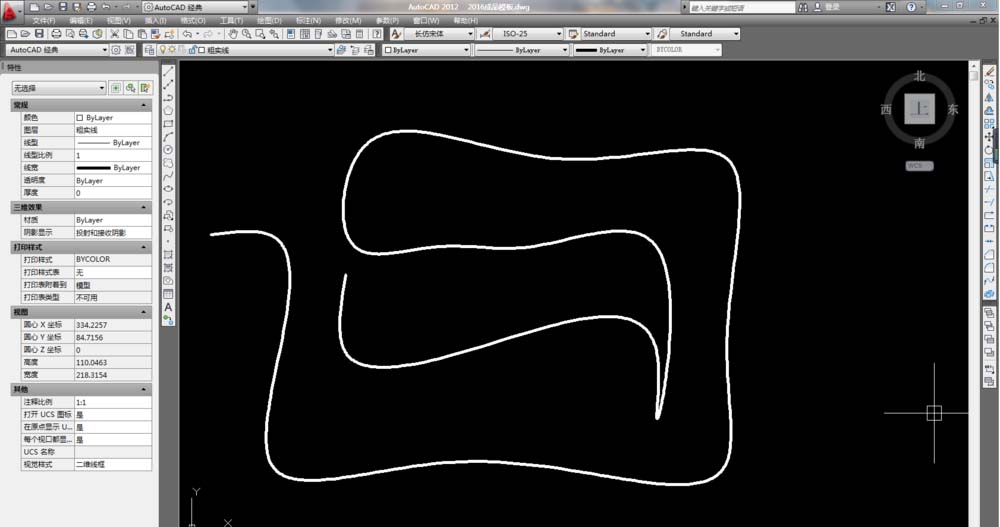

2、隨手畫一個不規則的樣條曲線，作為演示所用

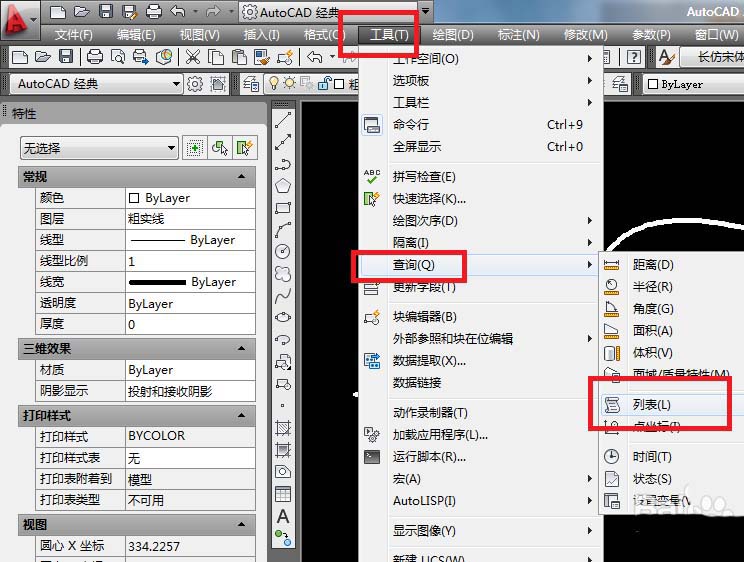

3、執行【工具】【查詢】【列表】，或者輸入“LI”，回車也行。

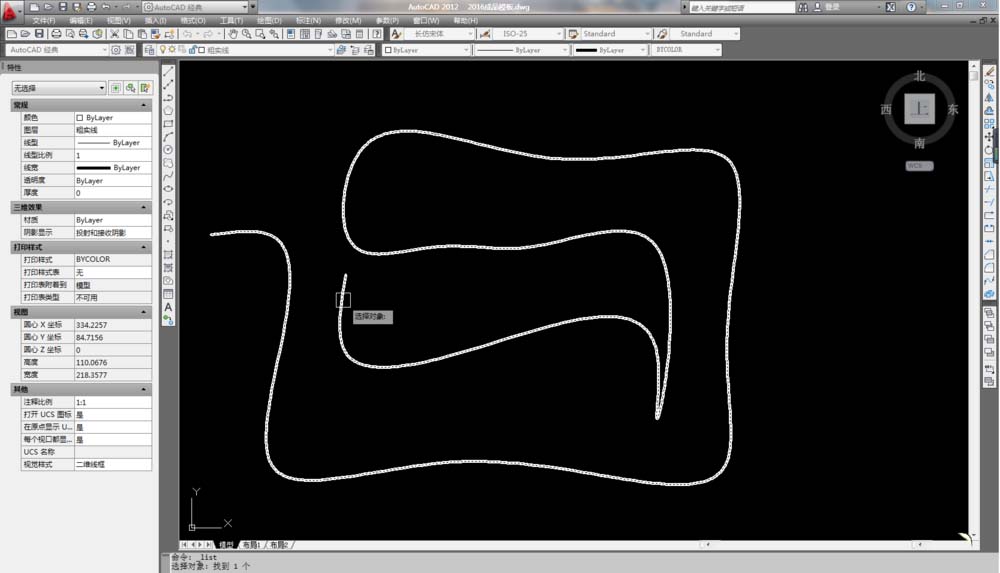

4、如下圖所示，根據操作提示：選擇對象。選擇剛剛畫的樣條曲線

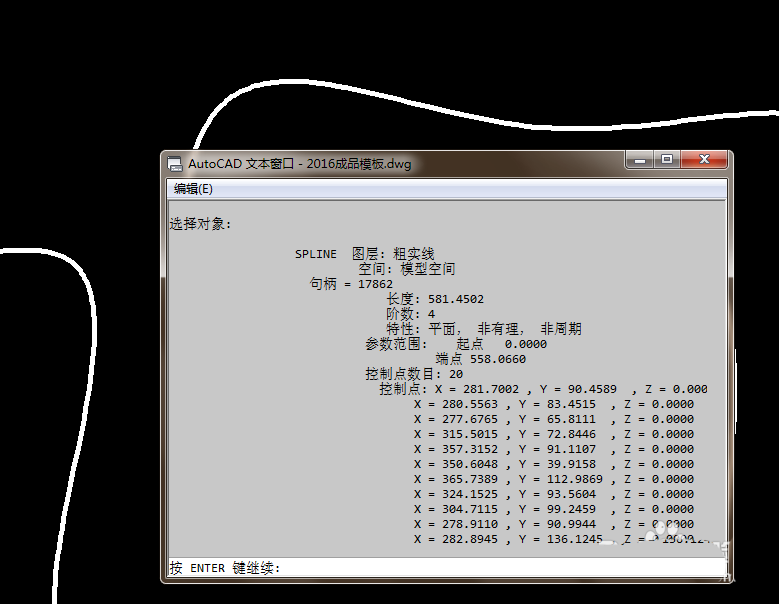

5、第4步中選擇樣條曲線之后，回車，就出現下圖所示的對話框。

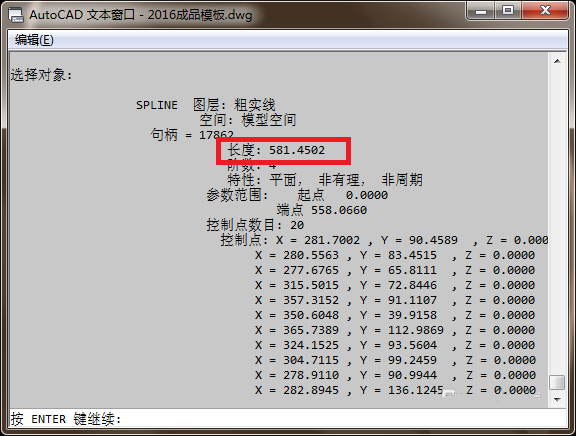

6、如下圖所示，我們去對話框中尋找我們需要的信息，見下圖紅色框選，這就是樣條曲線的長度。

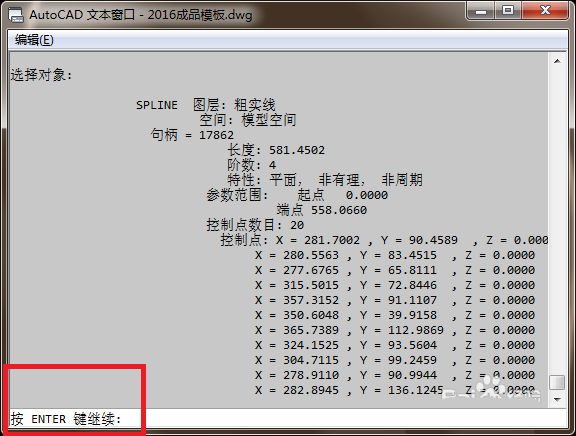

7、完成以上操作，我們就已經可以得出樣條曲線的長度了，可以結束了，根據下圖紅色框選所示，繼續“回車”，才能繼續下去直至結束。

以上就是cad曲線測量長度的教程，希望大家喜歡，請繼續關注武林網。
