cad中想要繪制建筑物的首層平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、打開天正建筑，并繪制一個軸網，如下圖所示

2、在軸網上繪制墻體，墻體繪制完成后，如下圖所示

3、在墻體上繪制柱子，柱子繪制完成后，如下圖所示

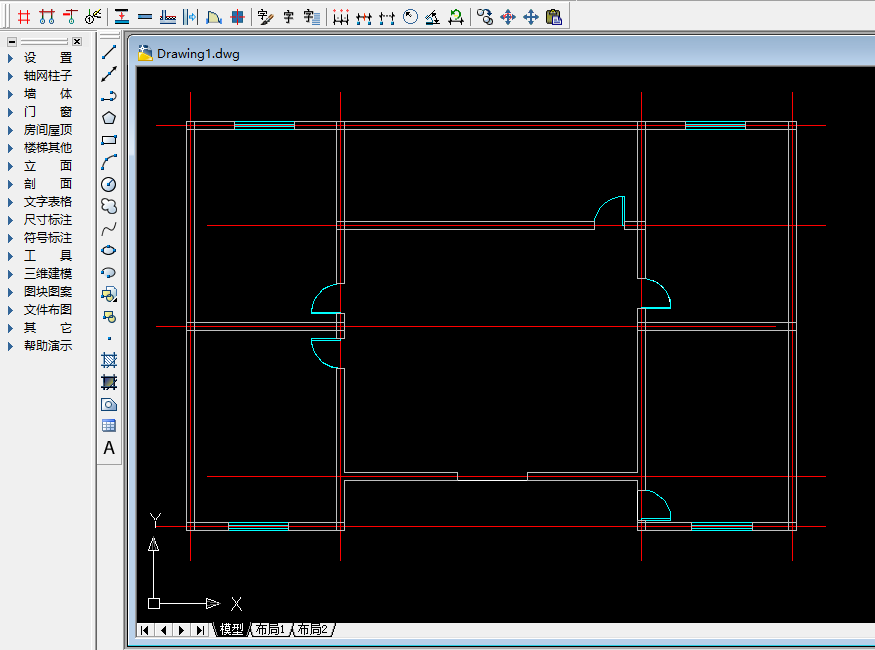

4、在墻體上添加門窗，門窗添加完成后，如下圖所示

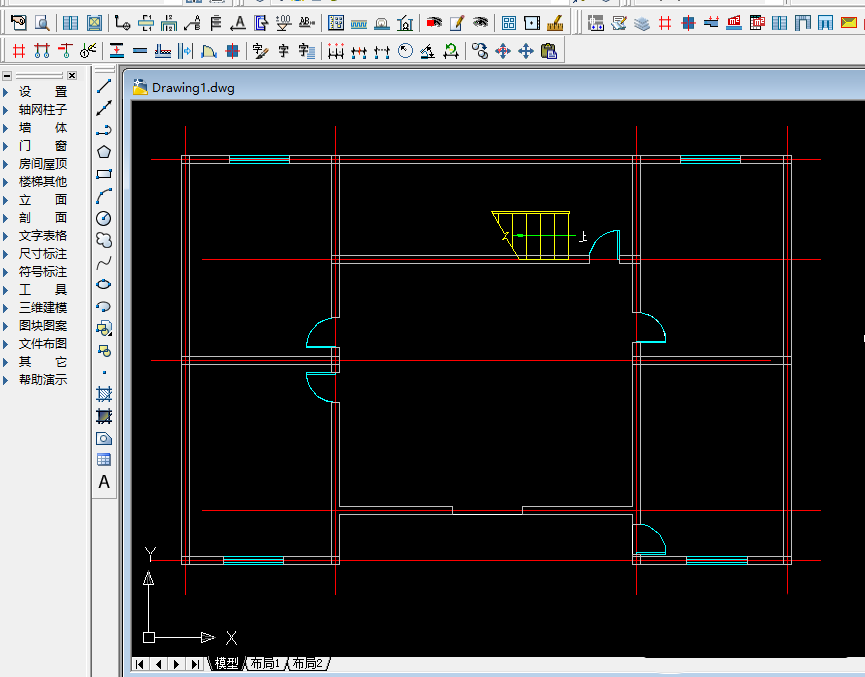

5、在樓梯間繪制樓梯，樓梯繪制完成后，如下圖所示

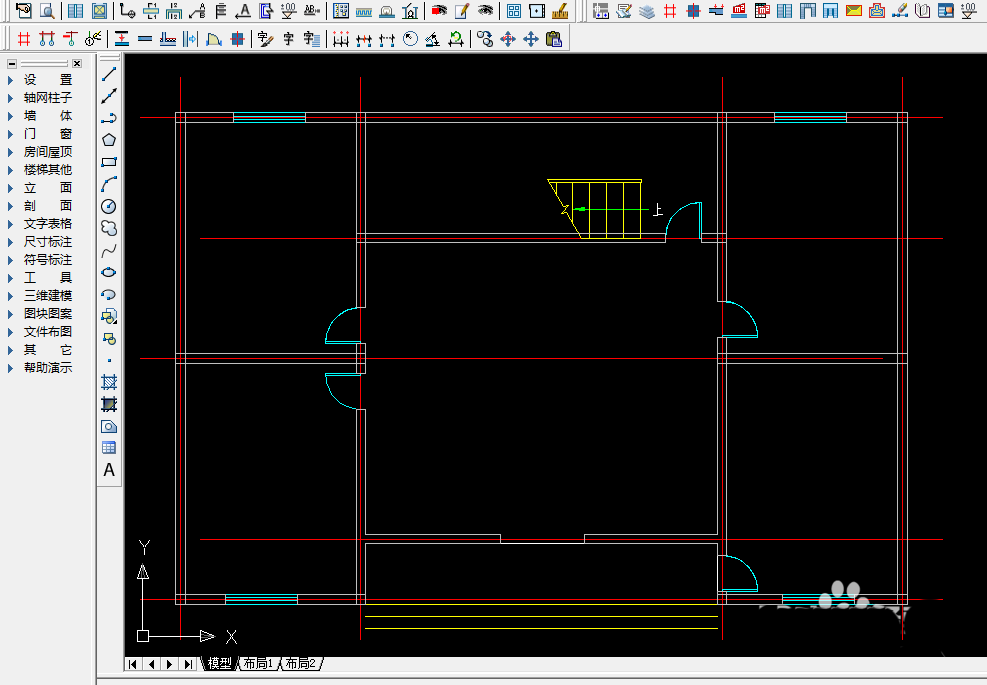

6、在建筑物大門前繪制臺階，臺階繪制完成后，如下圖所示

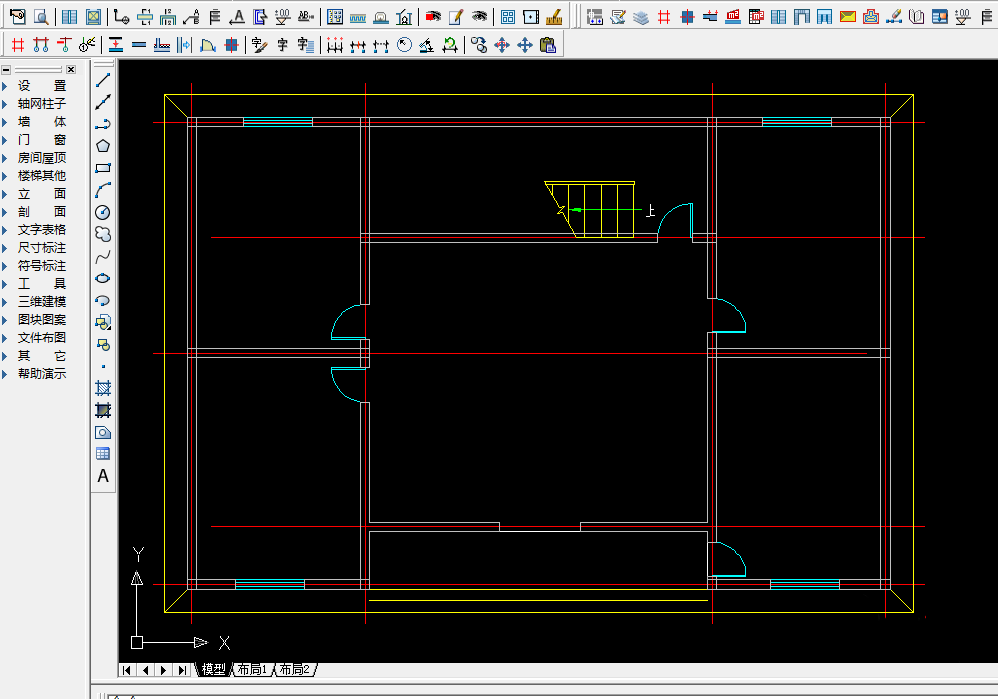

7、在建筑物周圍繪制散水，散水繪制完成后，如下圖所示

8、在建筑物內繪制樓板，樓板繪制完成后，首層平面圖繪制完成，如下圖所示

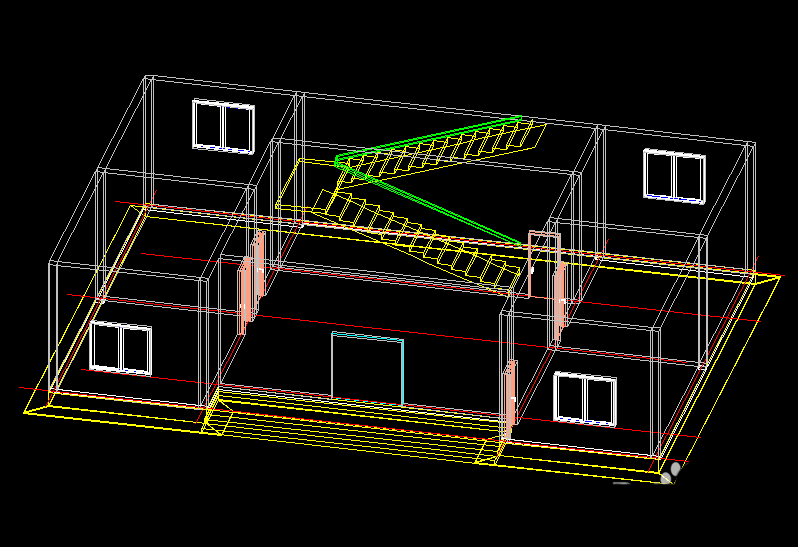

9、在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態觀察模式”，然后就可以直觀的看到自己繪制的首層平面圖，如下圖所示

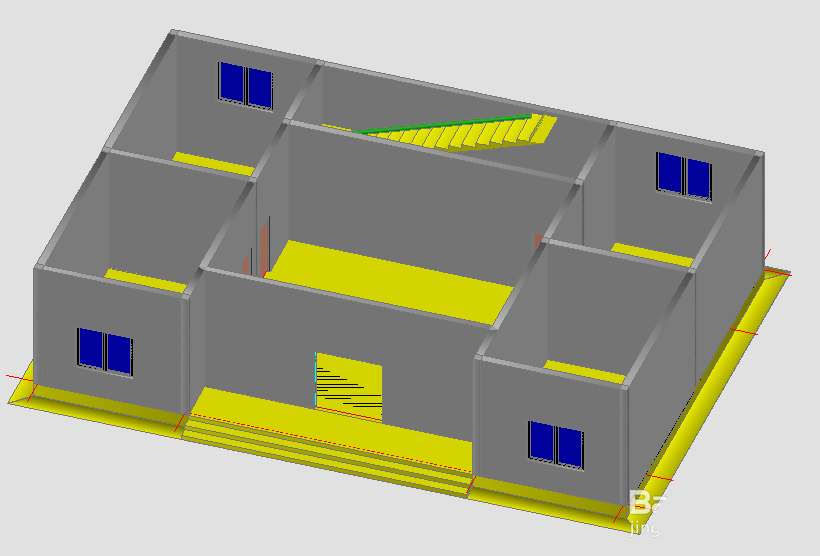

10、最后，可以改變一下“視覺樣式”，看一下自己繪制的首層平面圖；在“受約束的動態觀察”模式下點擊鼠標右鍵，選擇“視覺樣式”，點擊“真實”，如下圖所示

以上就是cad繪制建筑物的首層平面圖的教程，希望大家喜歡，請繼續關注武林網。
