cad中想要繪制一個雙心組成的圖形，該怎么繪制這個圖形呢？下面我們就來看看詳細的教程。

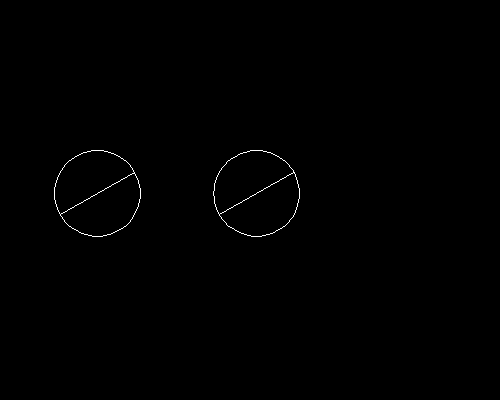

1、先畫兩個小圓，并畫出其水平方向傾斜30°的直徑。

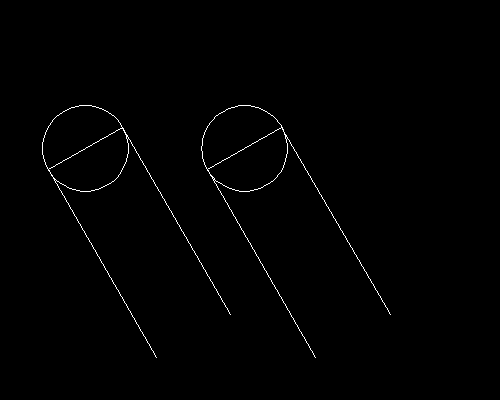

2、以直徑端點為切點，分別作兩圓的切線。

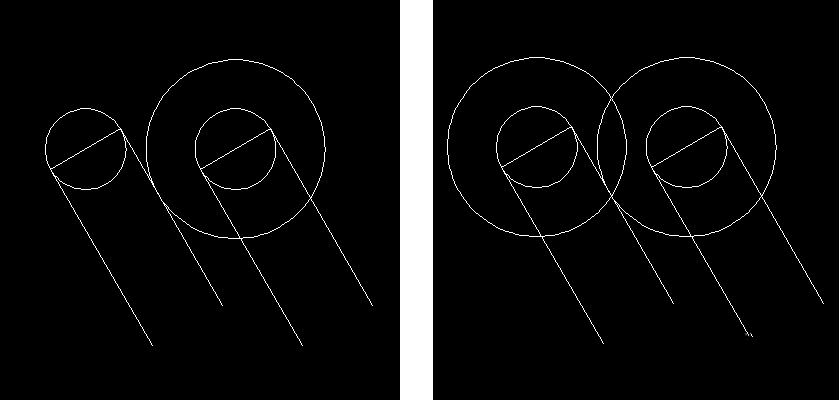

3、以右邊圓心為原點，作大圓與左邊圓切線相切。再將大圓復制到左邊小圓圓心位置，作出兩個同心圓環。

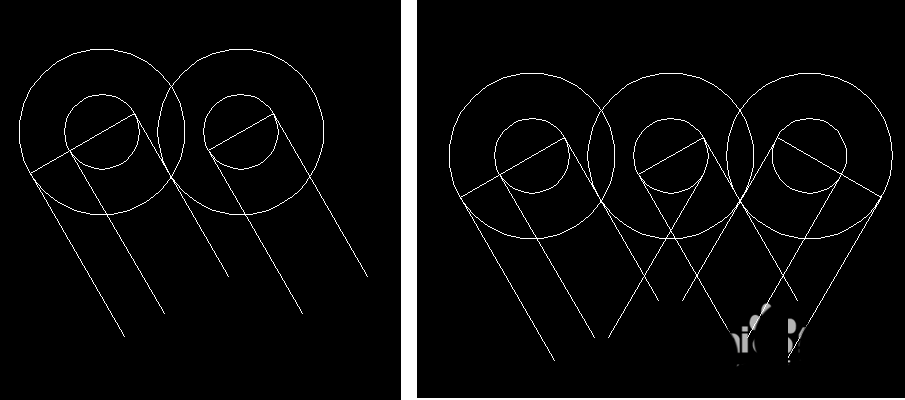

4、講左側小圓直徑延長至于大圓相交，交點為切點作切線。以右側小圓圓心為原點，將左側圓及其切線鏡像。

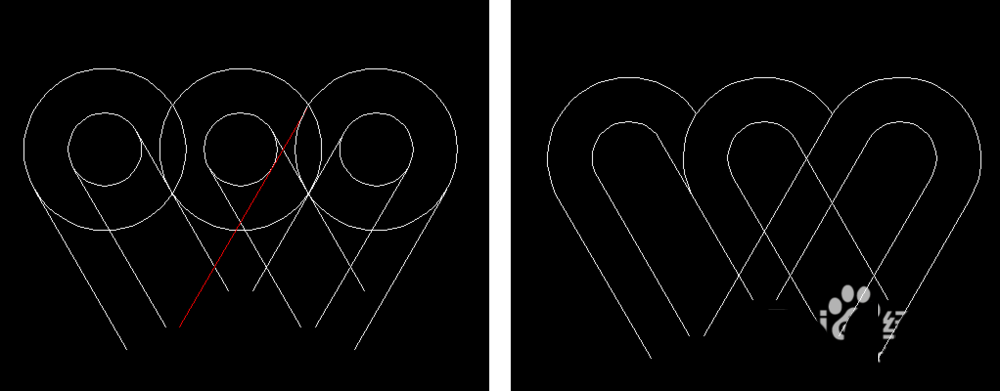

5、將圖示紅色線延長至與最右側大圓相切。修剪所有的圓，保留上半部分。

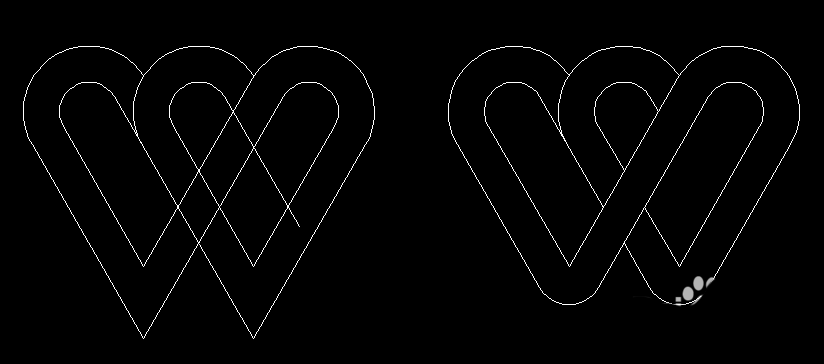

6、將切線延長相交，修剪多余的部分。在將底下尖角倒圓，基本圖形繪制完畢。

7、最后，上色自由發揮，連環雙心就完成了。

以上就是cad繪制雙心圖形的教程，希望大家喜歡，請繼續關注武林網。
