cad中想要建模彈性圓柱銷三維模型，該怎么創建呢？我們以“銷 GB/T 879 30x60”為例進行演示，請看下文詳細介紹。

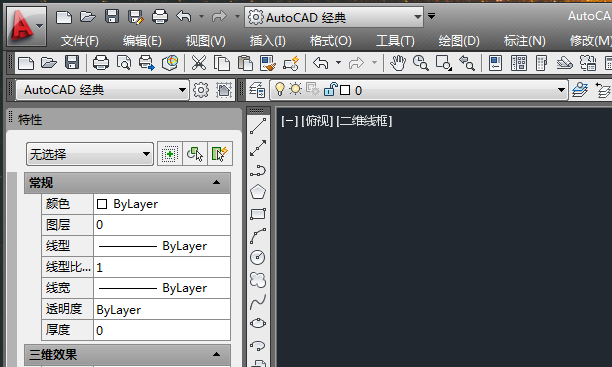

1、如下圖所示，打開AutoCAD軟件，新建一個空白的dwg文件。

2、如下圖所示，畫直徑30的圓。

1）輸入c，回車

2）輸入0,0，回車

3）輸入d，回車，

4）輸入30，回車。

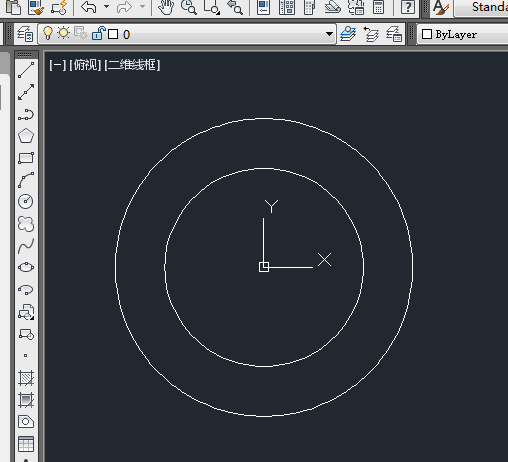

3、如下圖所示，將直徑30的圓向內偏移30。具體：

1）輸入o，回車，

2）輸入5，回車，

3）選中圓，

4）在圓內單擊鼠標左鍵，

5）“ESC”退出偏移狀態。

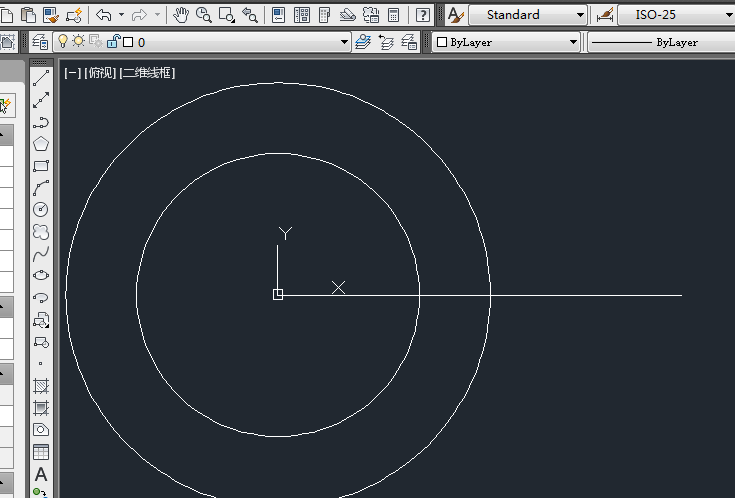

4、如下圖所示，從圓心處向右畫一條水平直線作為輔助線。

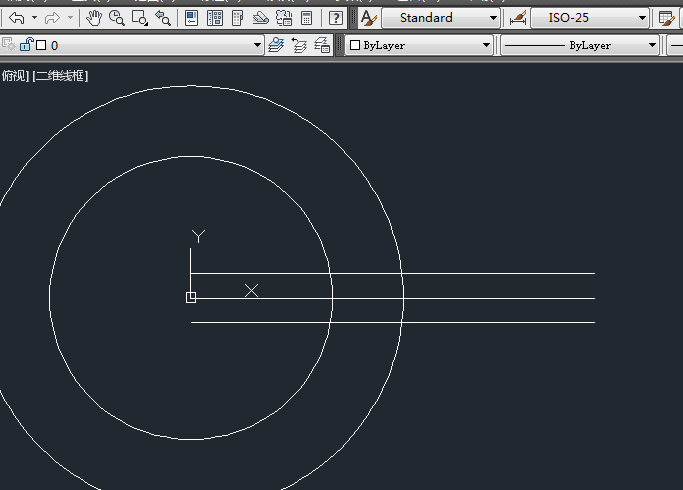

5、如下圖所示，將輔助線分別向兩側各偏移1.75mm。

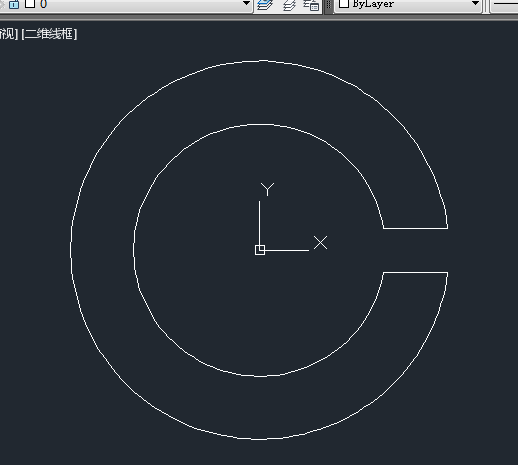

6、如下圖所示，輸入“tr”，激活修剪命令，將口子修剪出來，將最后無法修剪掉的多余的線段刪除掉。

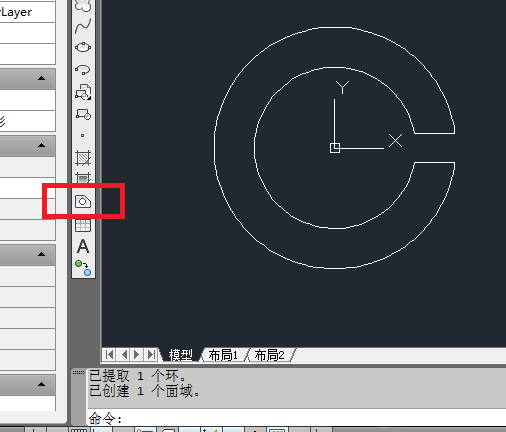

7、如下圖所示，創建一個面域。點擊工具欄中的“面域”圖標，選中所有的零散線段，回車。

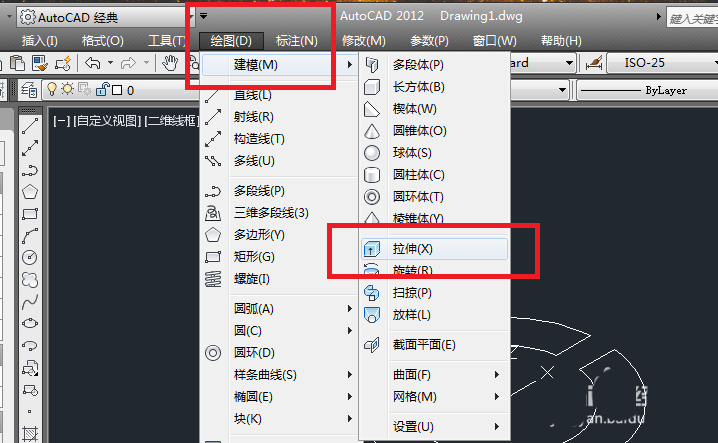

8、如下圖所示，執行【繪圖——建模——拉伸】，激活“拉伸”命令。

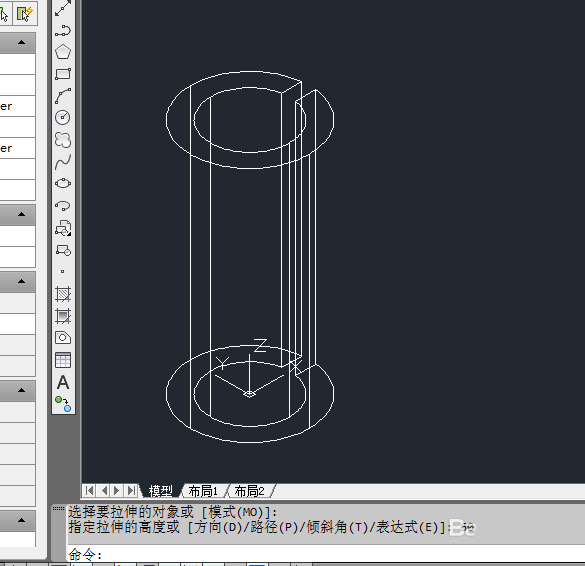

9、如下圖所示，激活拉伸命令之后，選中之前創建的面域，設置拉伸高度為60，成功拉伸出一個實體。

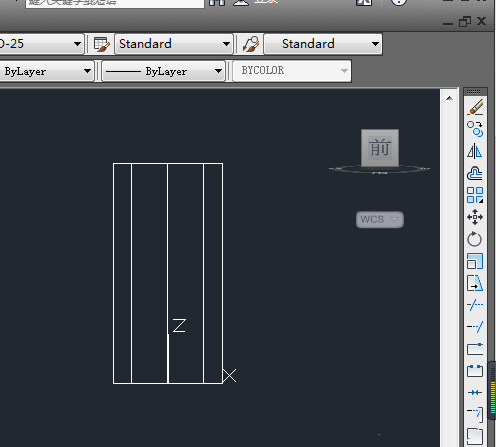

10、如下圖所示，筆者這是2012版本的AutoCAD軟件，所以可以直接在軟件右上角調整視圖方向，調整視圖方向為前視圖。
