cad繪制的側視圖平面圖，但是有時候我們需要用軸測視圖繪制一些工藝流程圖。但是，設備廠家提供的大多是側視圖，我們可以將設備側視圖至軸測圖的轉換，下面我們就來看看詳細的教程。

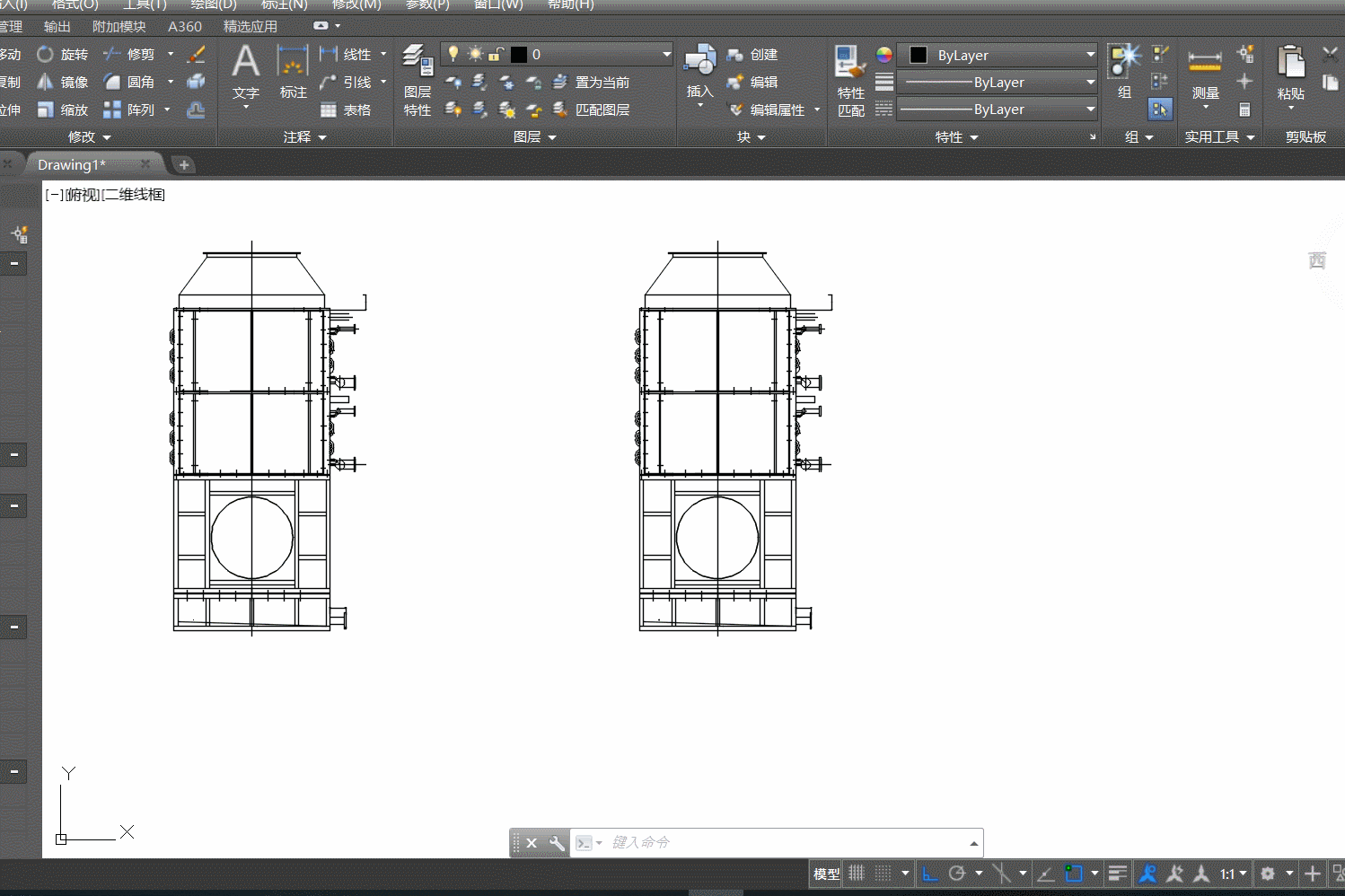

1、打開設備圖紙，大多數為正視圖和側視圖；（由于廠家的外觀尺寸保護措施，關鍵尺寸肯定是正確的，以保證安裝定位到位；但是，如果你將設備視圖，縮放至1：1的比例，那么比例一定是失調的）；操作效果如下圖所示，左側為原始側視圖，右側為軸測視圖。

2、輸入命“rotate3d”，按照命令行提示，選擇需要立體選裝的視圖---“X”空格---點擊設備側視圖的中點空格---輸入“45”空格。（此操作可以這么理解：立體的設備，以X軸為旋轉軸，旋轉45度之后的側視圖，那么顯然高度是縮短的）；操作指引如下圖所示。

3、重復步驟2的命令，只是將X軸換成Y 軸。（此部操作，可以這么理解，立體的設備沿著Y軸為旋轉軸，旋轉45度后的側視圖）；經過X軸和Y軸兩次旋轉，模仿出軸側視圖的效果，當然，設備的外形尺寸沒有參考價值，但是對于軸側視角的工藝流程圖來說，向要表達的效果，已經達到了。操作指引如下圖所示。

以上就是cad設備側視圖轉換至軸測視圖的教程，希望大家喜歡，請繼續關注武林網。
