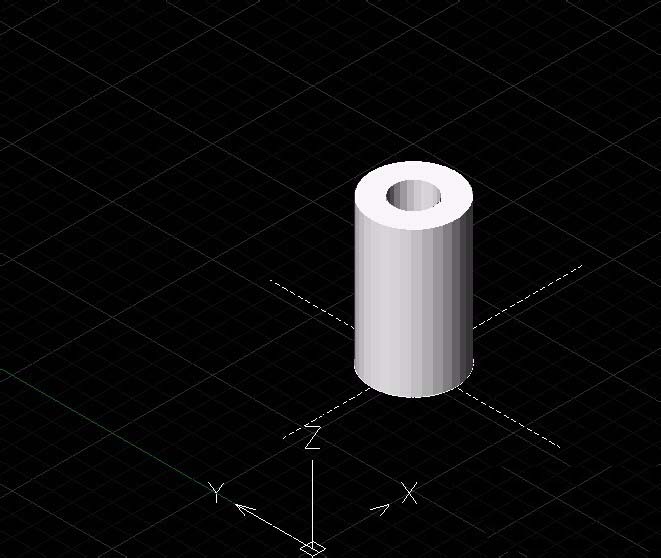

cad中想要制作一個空心圓柱，該怎么制作這個圓柱模型呢？下面我們就來看看cad建?？招膱A柱模型的教程。

1、我們繪制圓柱就要用到三維模式，因為是立體的，所以我們先打開CAD切換到西南軸測圖，進入到三維狀態

2、接著我們知道圓柱的底面和頂面是一個圓形，那么我們首先就要繪制一個圓形，我們選擇圓形工具

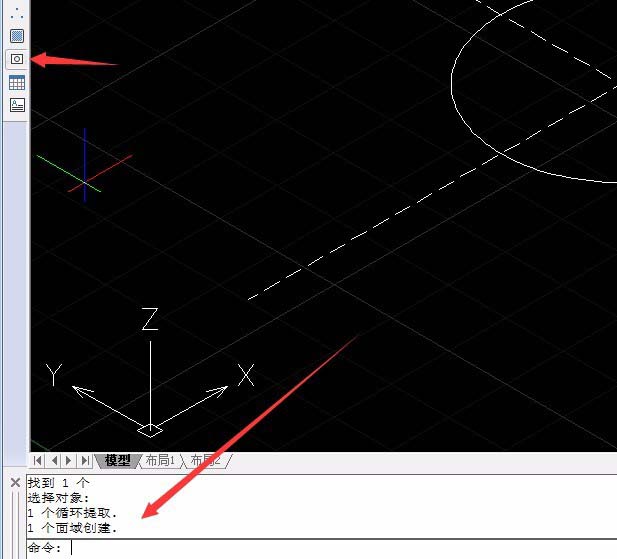

3、在我們剛開始繪制圖形時要養成先畫輔助線的習慣，這樣對以后的學習有幫助，畫好這個圓形之后我們要給它做成面域才可以，點擊面域--選擇圖形--回車

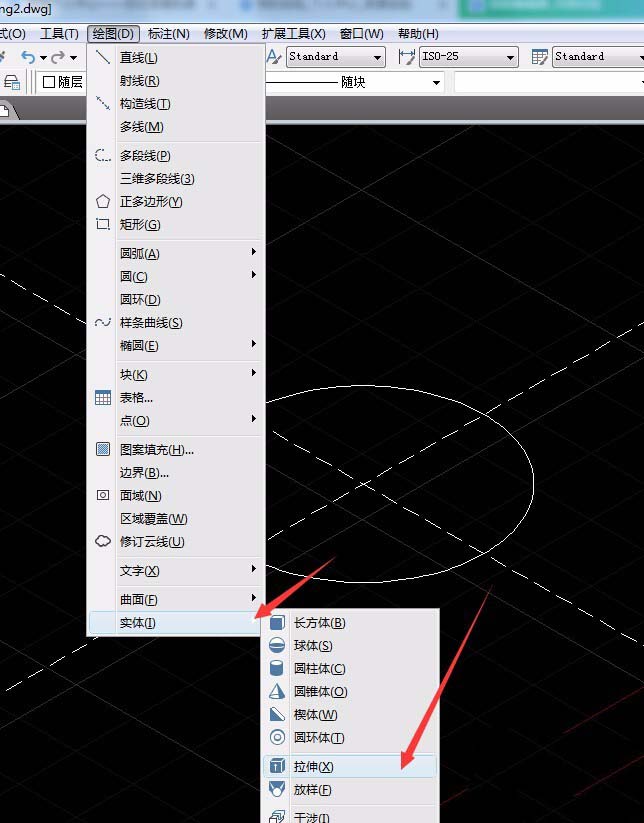

4、做好面域之后我們開始對它拉伸--繪圖--實體--拉伸，我們可以看一下這個拉伸之后就是一個立體了，看著都是線條，填充之后才漂亮

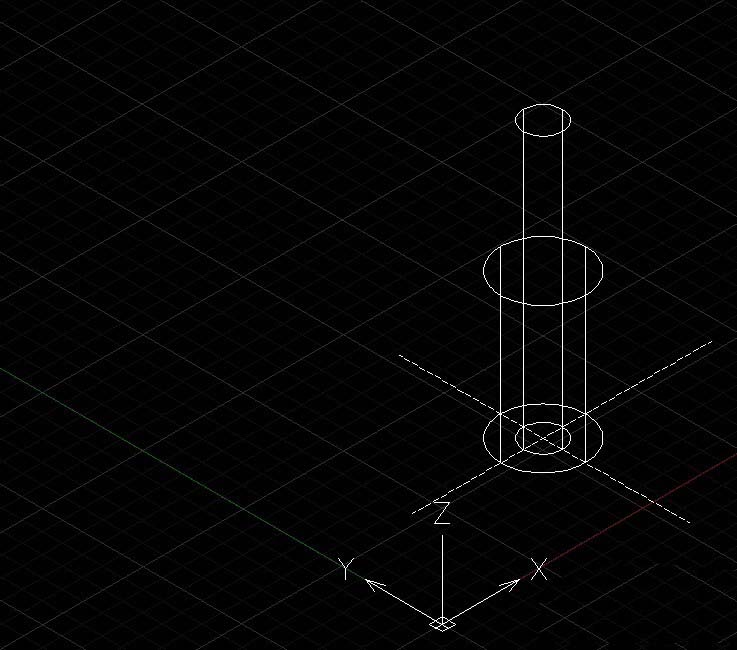

5、我們按照同樣的方法再繪制一個小的立體圓柱，我們將小的圓柱畫的高一點，方便操作，然后我們輸入SUBTRACT差集的快捷鍵

6、我們按照命令行里的提示，選擇需要減去的圓柱即大的，然后選擇小的，點擊回車確認，然后我們填充一下顏色就好看了

以上就是CAD建?？招膱A柱模型的教程，希望大家喜歡，請繼續關注武林網。
