CAD繪制房間中式裝修平面圖紙的時候，經常需要繪制博古柜平面圖，該怎么繪制博古柜平面圖呢？下面我們就來看看詳細的教程。

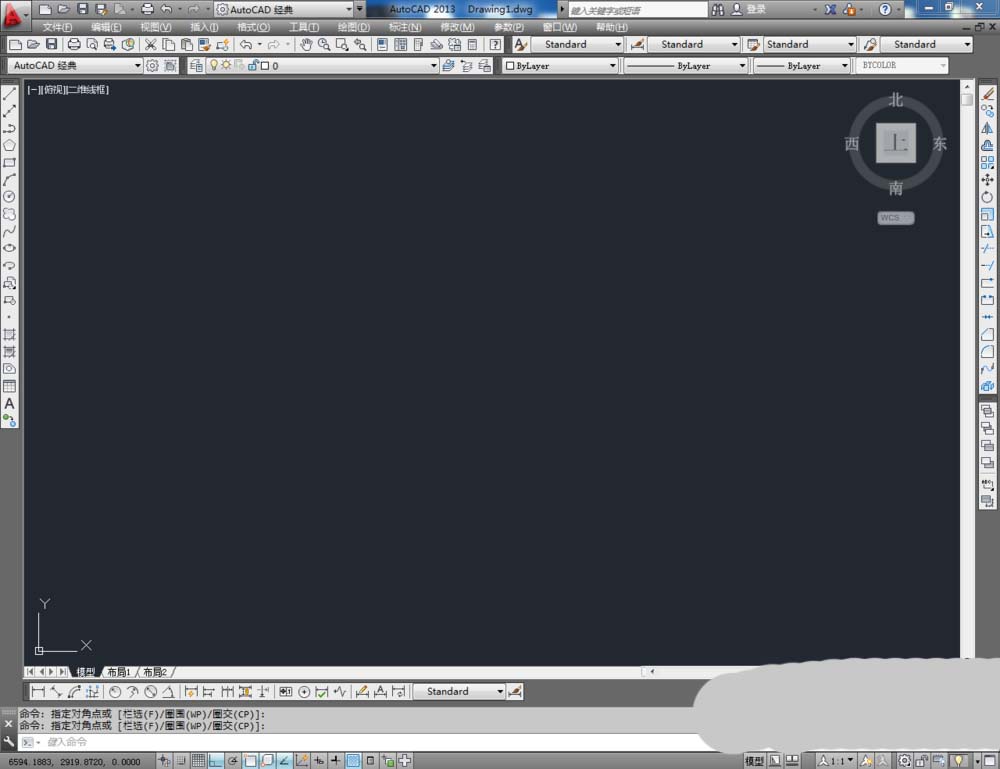

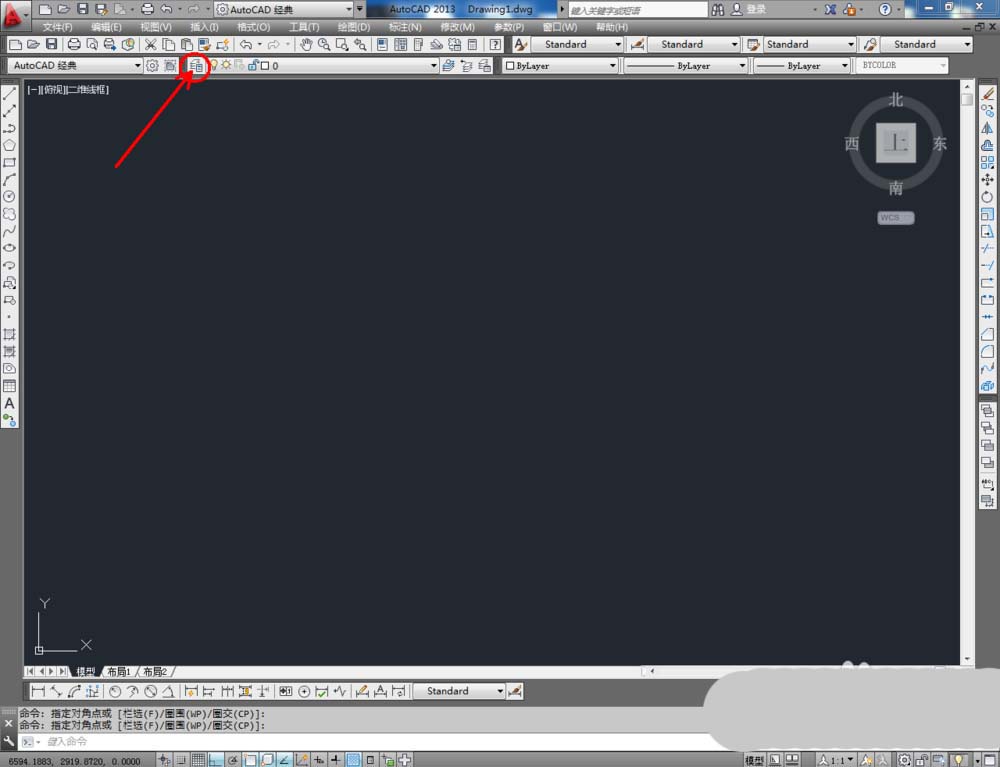

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：博古柜。點擊色塊，按圖示設置一個圖層顏色，完成博古柜圖層的設置（如圖所示）；

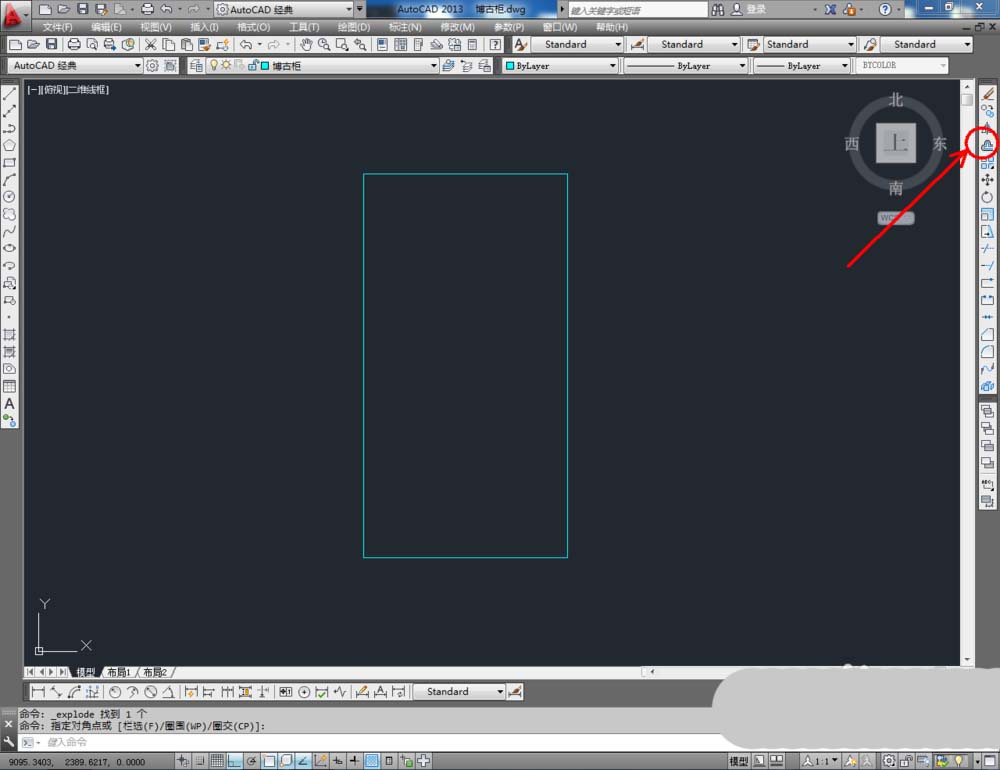

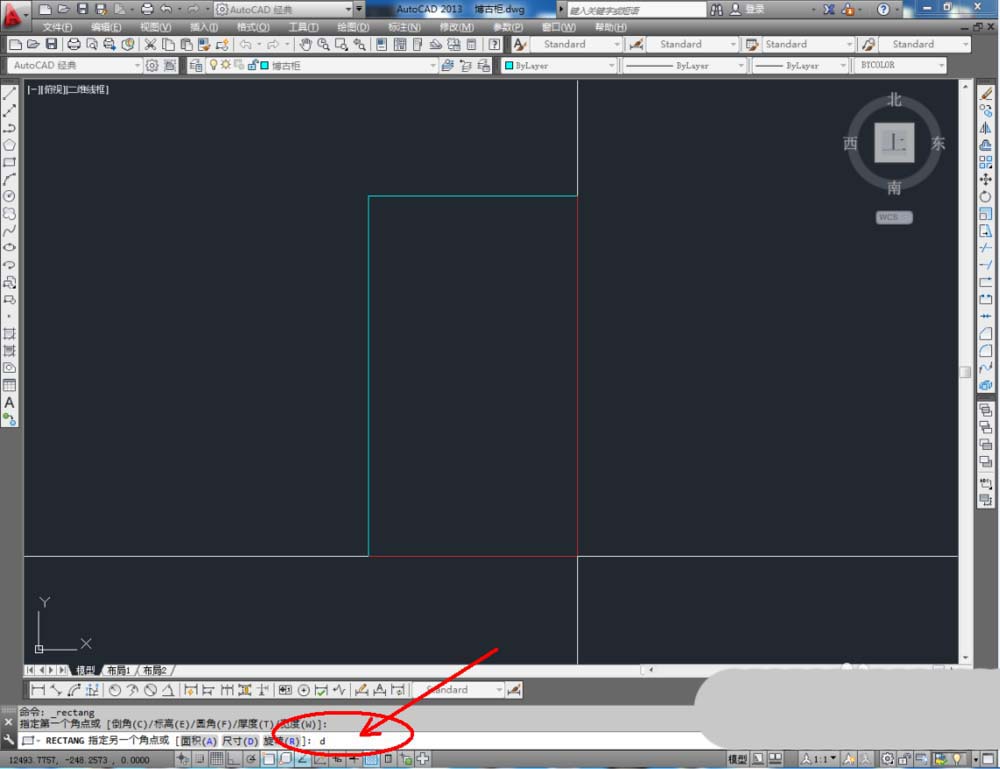

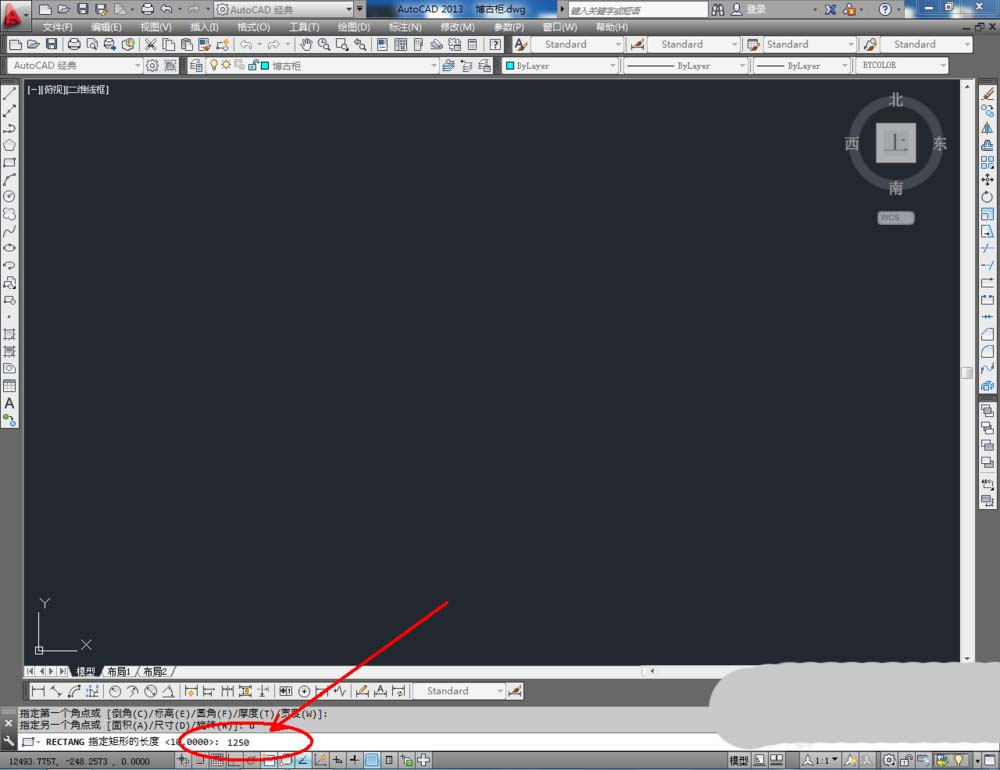

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度數值：1250并按下空格鍵，繼續輸入寬度數值：2350并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

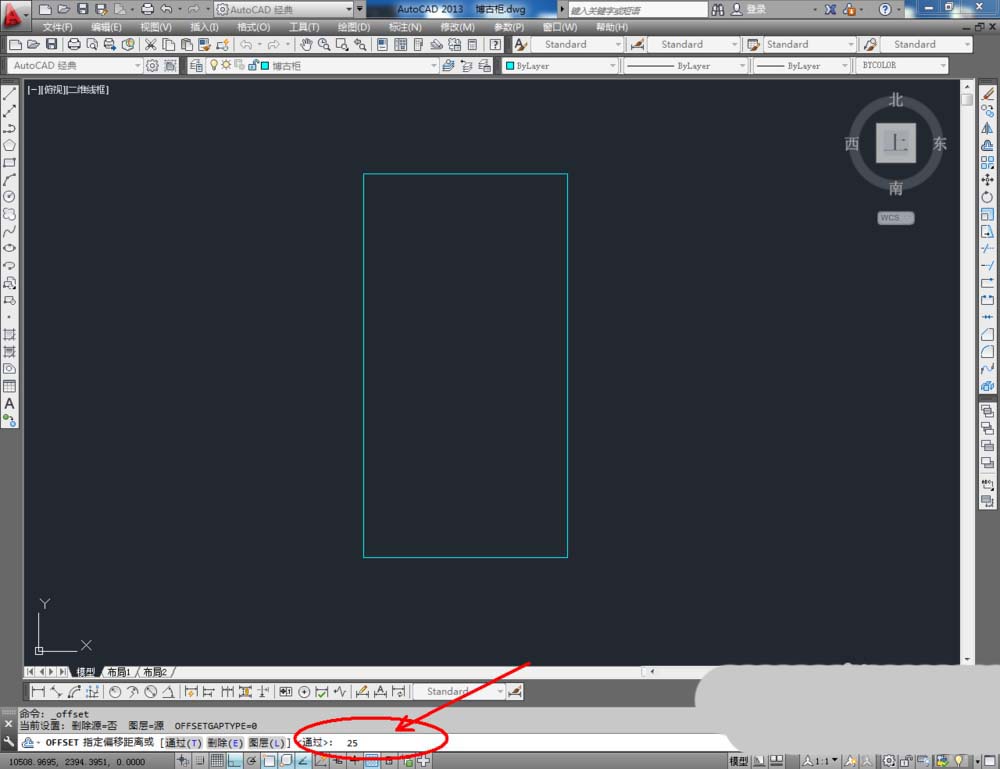

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：25后，按圖示對側邊進行向內偏移。同樣的步驟，按圖示對圖案橫邊進行偏移操作后，點擊【修剪】，剪掉圖示圖案上的小線段（如圖所示）；
