我們在使用電腦的過程中常常需要各軟件之間的交互。比如今天我要講的Excel中的表格與AutoCAD中表格的相互轉化，該怎么將excel表格和cad表格互換呢？下面我們就來看看詳細的教程。

一、Excel表格插入到AutoCAD中

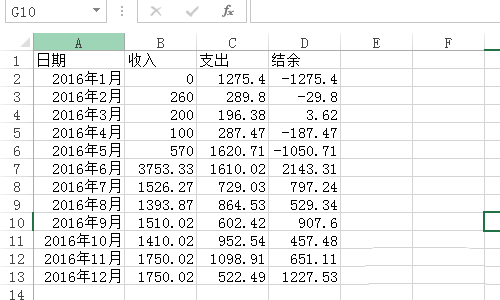

1、準備好要插入到AutoCAD中的Excel表格，如下圖所示：

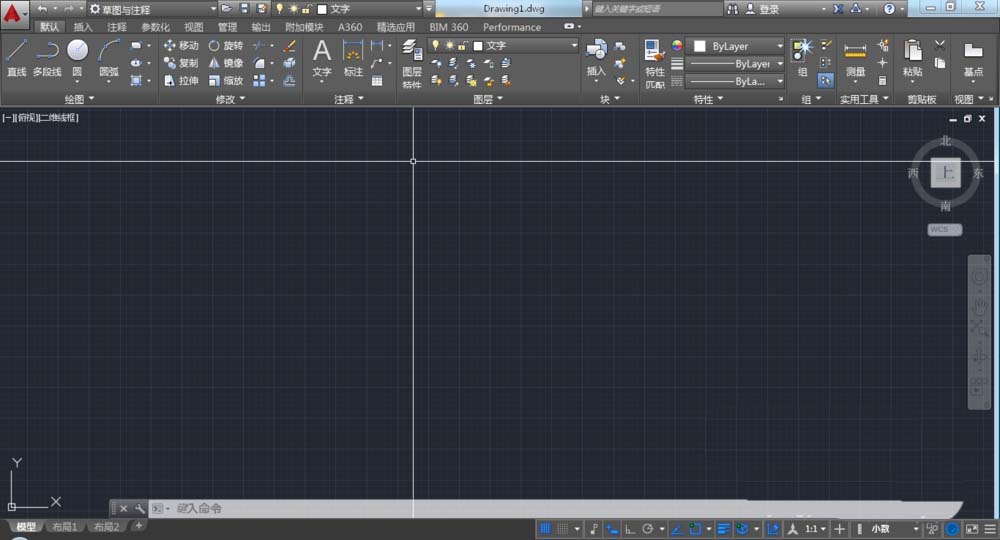

2、打開AutoCAD 2016軟件，如下圖所示：

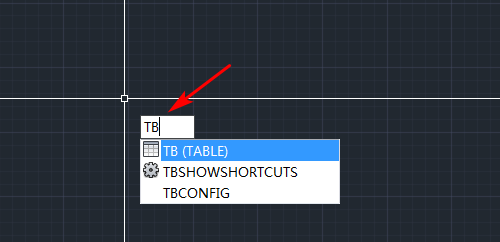

3、輸入命令“TB”，回車，打開“插入表格”對話框。

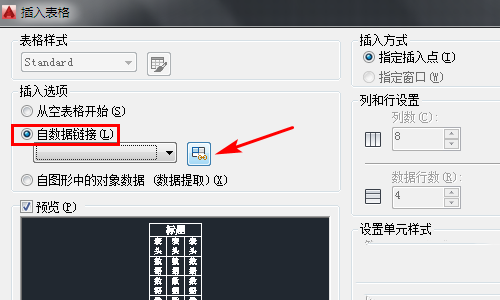

4、在“插入表格”對話框中，”插入選項“選擇“自數據鏈接”，然后單擊如下圖所示的按鈕，打開“選擇數據鏈接”對話框。

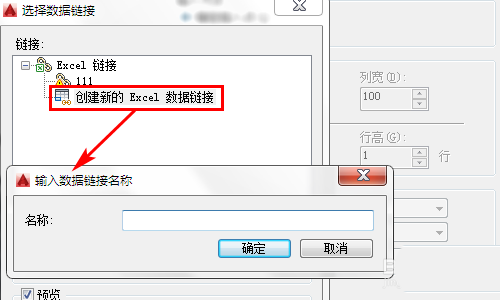

5、在“選擇數據鏈接”對話框中，選中【創建新的 Excel 數據鏈接】，在彈出的“輸入數據鏈接名稱”對話框中輸入名稱，單擊【確定】按鈕。

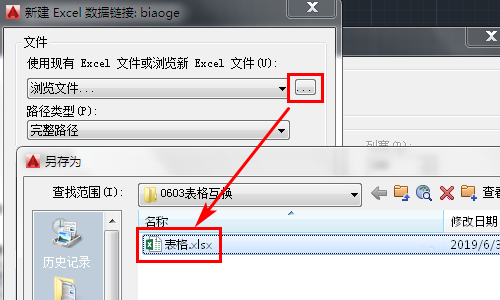

6、在彈出的對話框中單擊如下圖所示的按鈕，選擇要插入的Excel表格，打開。

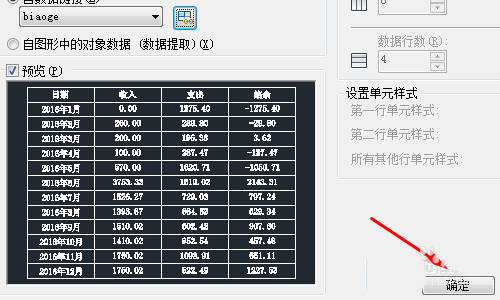

7、預覽一下表格，沒問題的話，連續單擊三次【確定】按鈕，關閉“選擇數據鏈接”對話框。

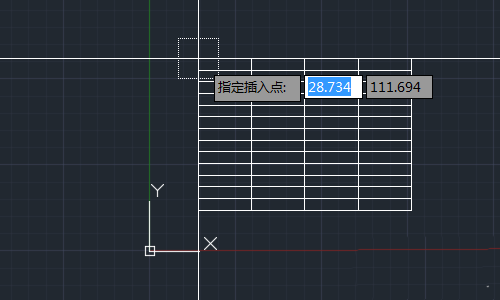

8、最后，將表格放在圖紙的指定位置，完成。

二、AutoCAD 中的表格輸出為 Excel 表格

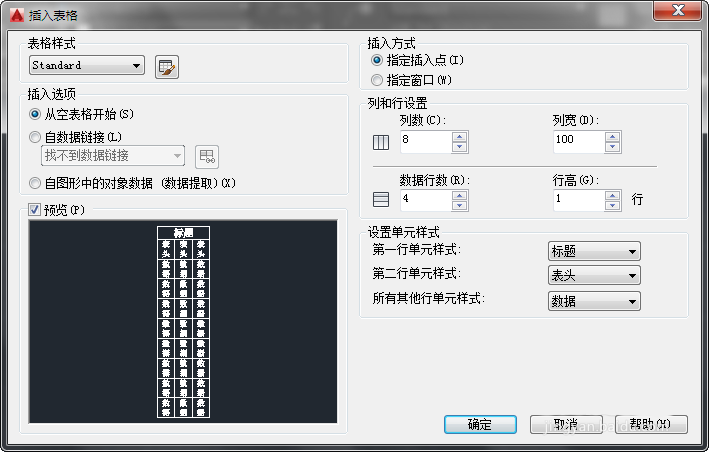

1、要想將AutoCAD中的表格輸入到Excel，首先要保證AutoCAD中的表格是真的表格，就是通過下圖所示的“插入表格”對話框插入的表格。

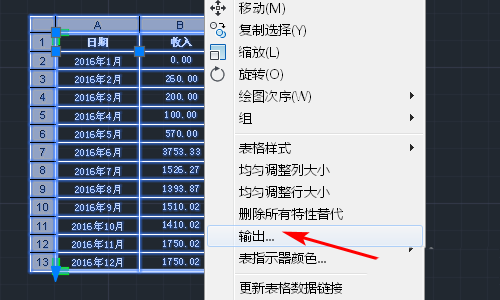

2、選中表格，單擊右鍵，在彈出的右鍵菜單中選擇【輸出】選項。

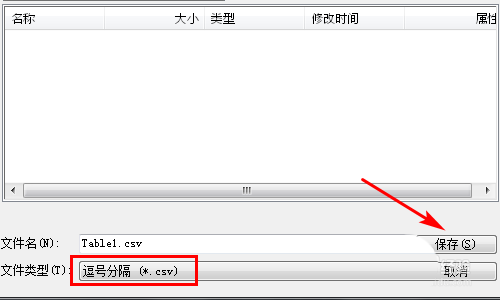

3、在打開的“輸出數據”對話框中，選擇保存目錄，定義文件名，文件類型選擇“逗號分割(*.csv)”,單擊【保存】按鈕。

4、打開剛從AutoCAD中輸出的Excel表格文件，如下圖所示：

以上就是cad表格與excel表格互換的教程，希望大家喜歡，請繼續關注武林網。
