cad想要繪制基站圖示，該怎么繪制呢？主要練習正交和對象捕捉等的使用，下面我們就來看看cad繪制移動通訊基站圖紙的的教程。

1、打開cad使用繪制矩形的工具，在作圖區繪制一個矩形，如下圖。

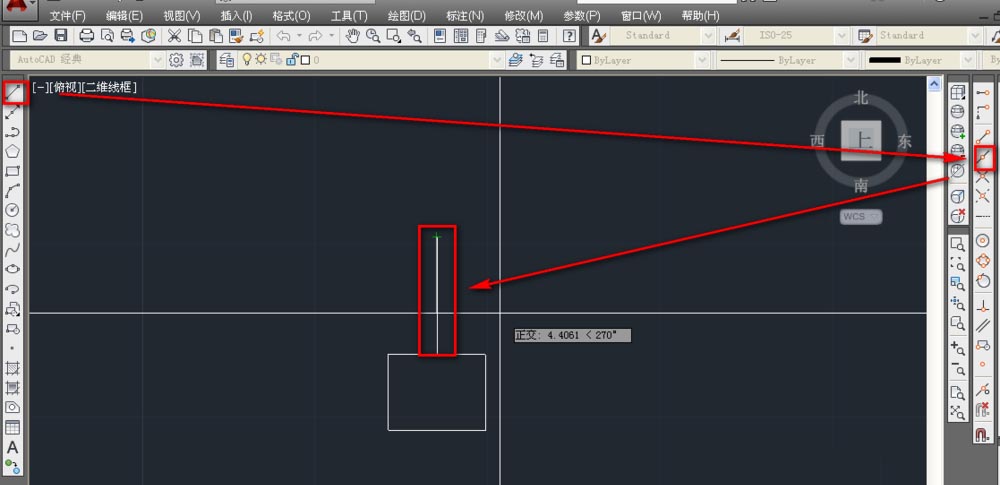

2、使用直線工具和中點捕獲工具，繪制一條垂直與矩形中點的線段，如下圖。

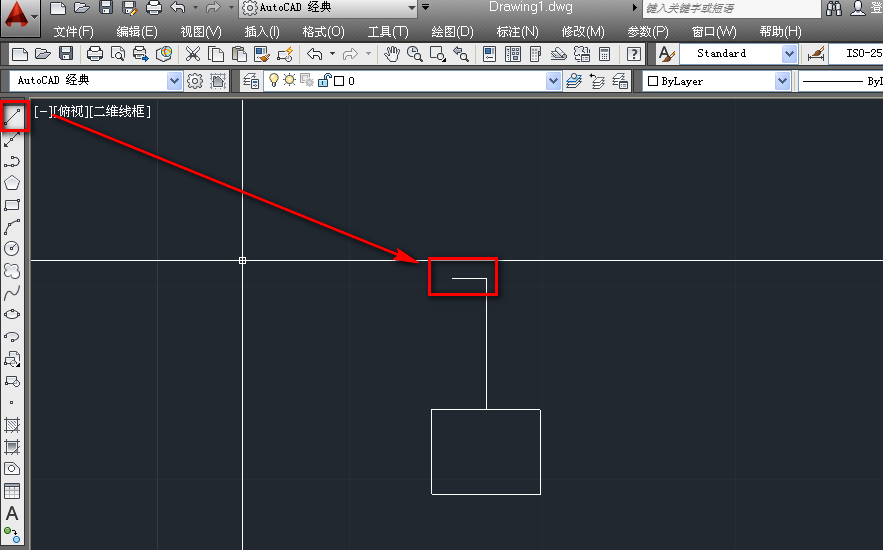

3、使用直線根據，在直線段的終點繪制一條平行于矩形的直線段，如下圖。

4、關閉正交，使用直線工具，繪制一條斜線，如下圖。

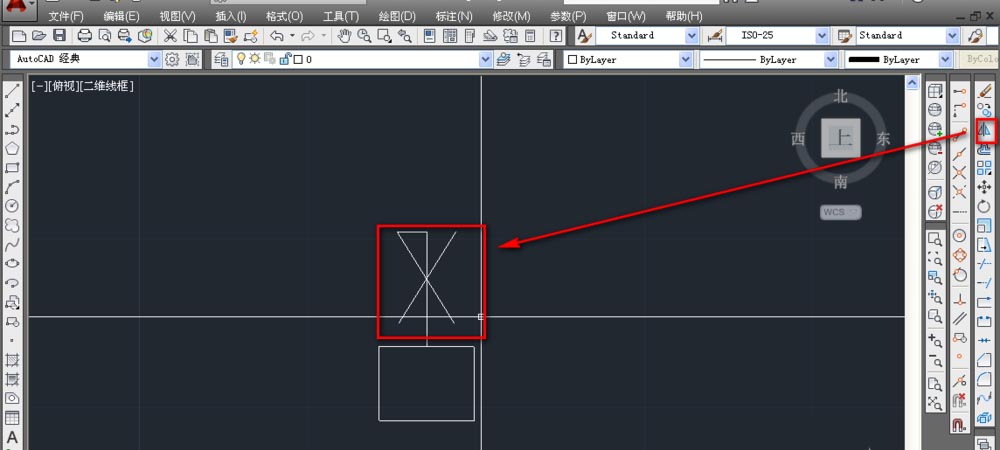

5、使用鏡像工具，鏡像出另外一條斜線，如下圖。

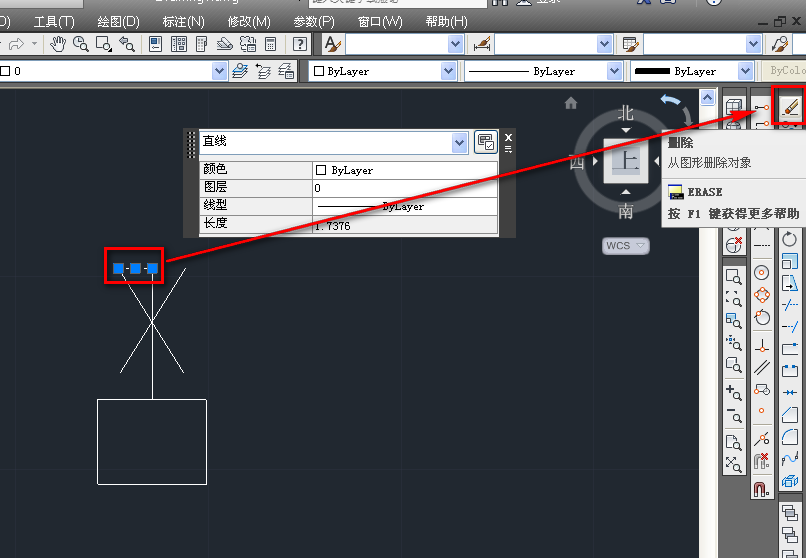

6、刪除輔助線，如下圖。

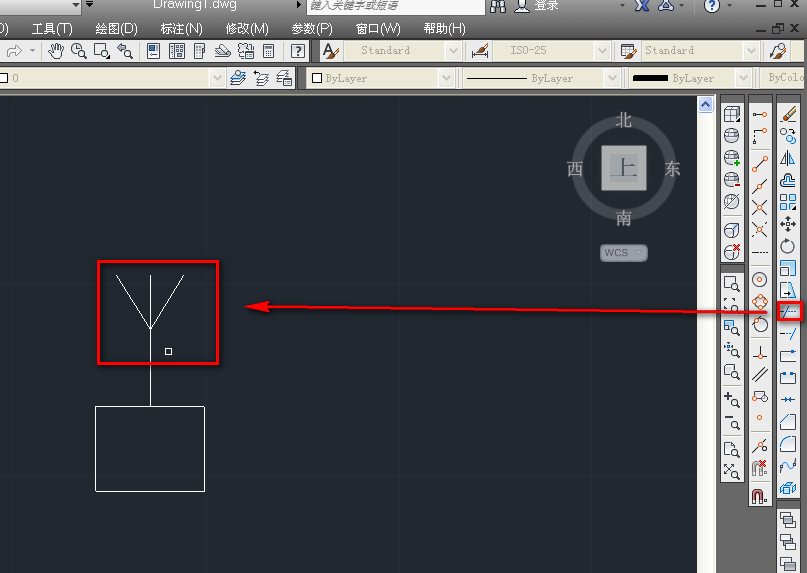

7、使用修剪工具，將多余的斜線修剪掉，這樣，我們就得到了基站的圖示，如下圖。

以上就是cad繪制移動通信中的基站圖示圖紙的教程，希望大家喜歡，請繼續關注武林網。
