我們繪制完墻體后，在交界處有一些不能滿足我們的繪圖需要，這里要做修改，我們使用多線編輯工具來完成修改，具體該怎么操作呢？下面我們就來看看詳細的教程。

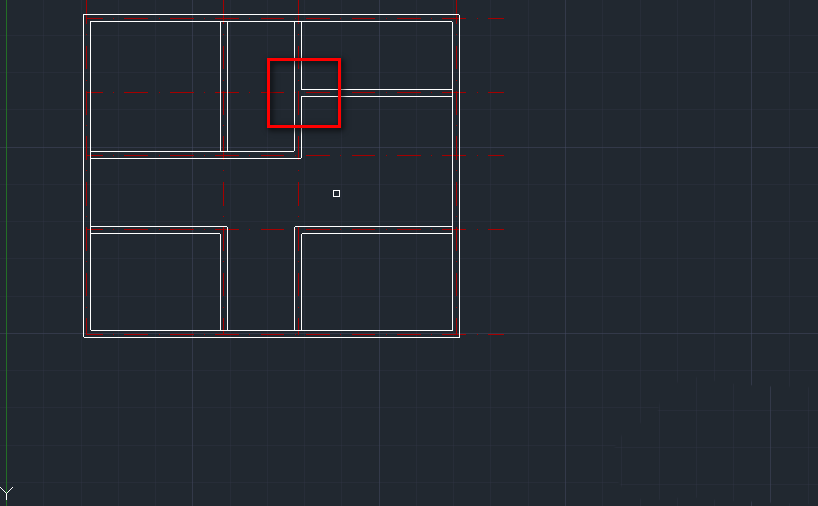

1、打開cad，使用多線工具繪制好墻體，如下圖。

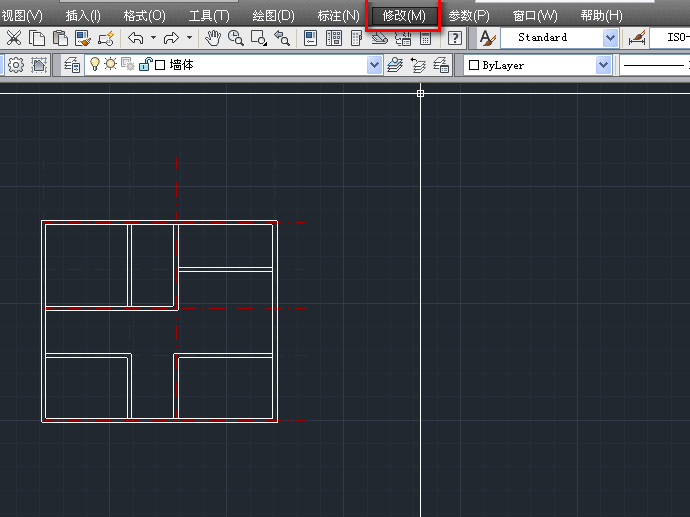

2、點擊菜單欄的修改菜單，如下圖。

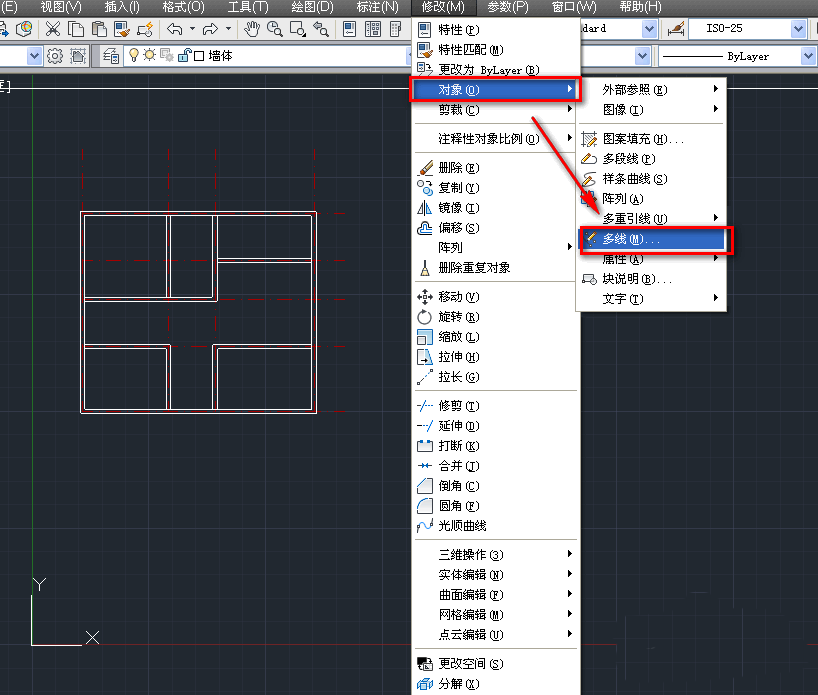

3、依次選擇對象，多線，如下圖。

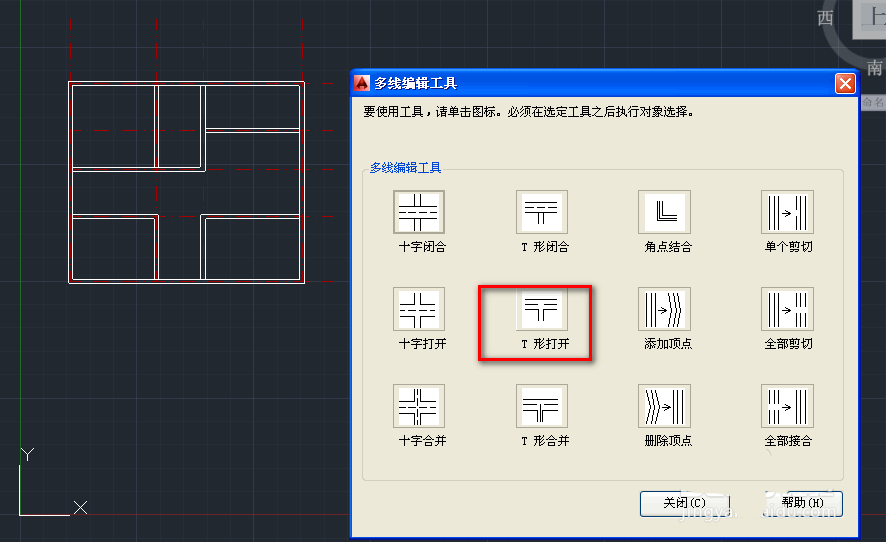

4、選擇t型打開工具，如下圖。

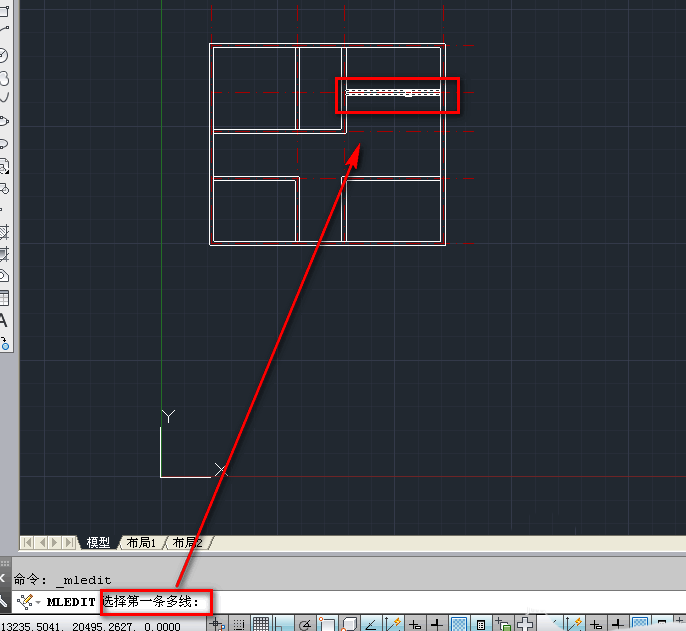

5、根據提示，我們選擇第一條多線，如下圖。

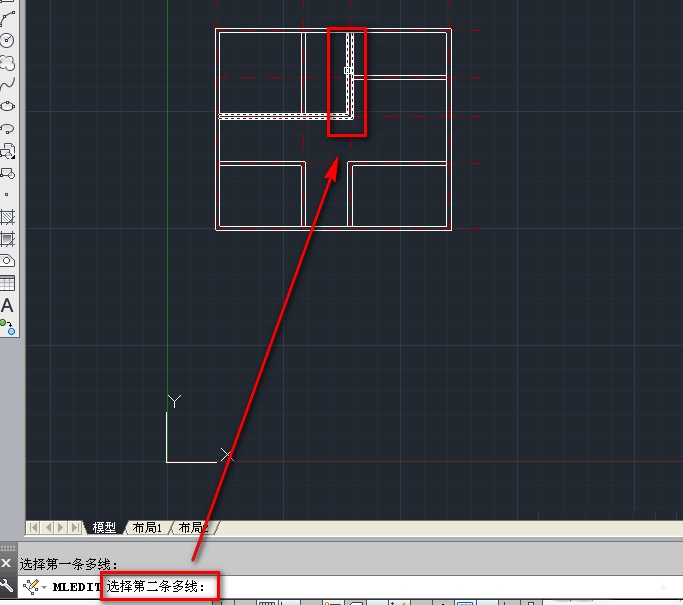

6、根據提示，選擇第二條，如下圖。

7、這時，我們就完成了多線相交的t型打開，如下圖。

以上就是cad多線編輯工具修改墻體的教程，希望大家喜歡，請繼續關注武林網。
