moldflow是一款專業對流態產品的成型過程進行模擬的軟件,主要對產品成型過程中會存在的問題進行分析,提前進行預防,今天小編給大家講解如何進行模流分析;

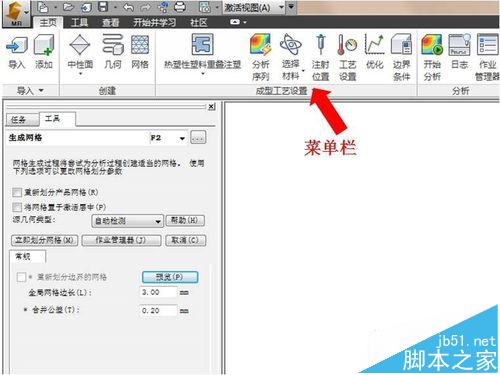

1、我們打開moldflow軟件,可以看見很多菜單欄,我們導入產品,如圖所示:

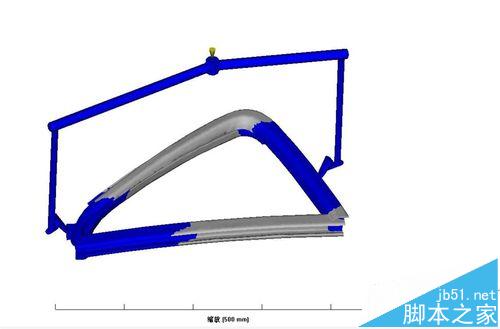

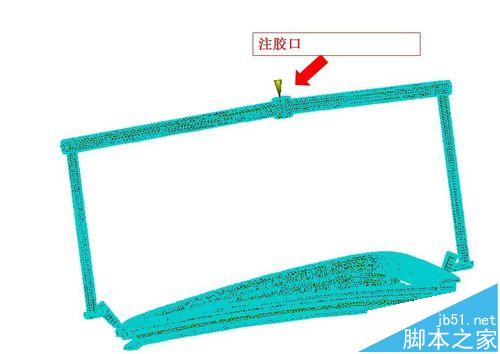

2、導入產品時候,一定要真實導入產品的流道,我們模擬時,一定要逼真,下圖是我們設計注膠口;

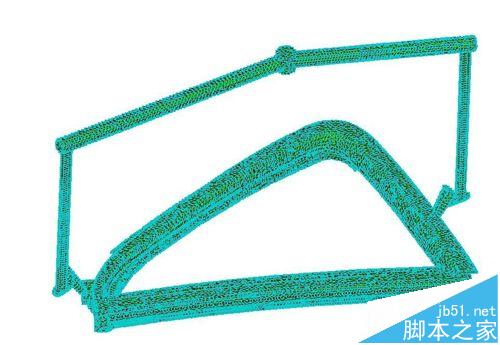

3、網格劃分,我們要對產品進行網格劃分,也就是將產品細化,單元化,這樣來實現產品模擬成型,如圖所示

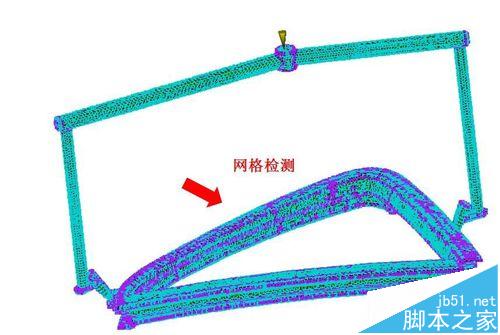

4、產品網格的劃分決定著模擬的真實性,網格劃分完成后,要對網格進行檢查,是否存在問題,點擊菜單欄中的網格,即可進行檢查;

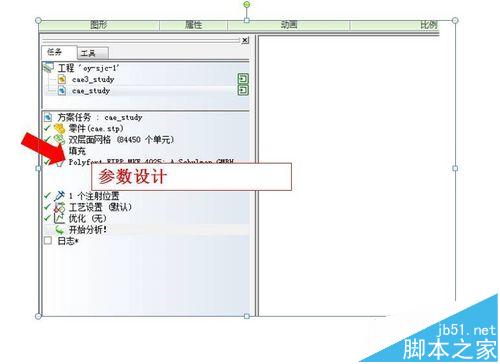

5、設置工藝條件,這里主要是對產品成型所需要的工藝、材料等等進行設置,這個按照實際參數進行設計即可;

6、完成上述步驟后,我們點擊左側菜單中的開始分析,電腦自動分析成型過程,完成后可以進行動畫仿真,如下圖所示;
