該經驗為大家分享一篇怎么使用鍵槽命令的教程。

1、打開UG10.0軟件，雙擊或者右鍵選擇打開軟件，其他版本的UG軟件都有鍵槽的命令。

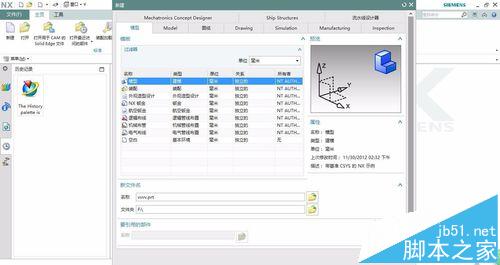

2、點擊新建，新建一個模型文件，命名為vvvv.prt，必須要英文名稱。

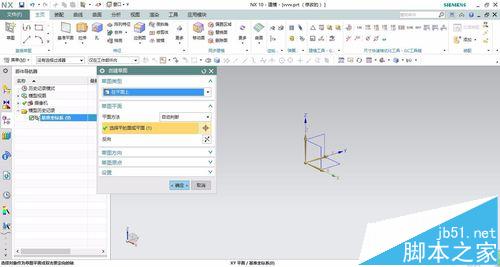

3、使用鍵槽之前，先要建一個實體。點擊草圖，以XY為草圖平面，點擊確定。其他平面都可以。

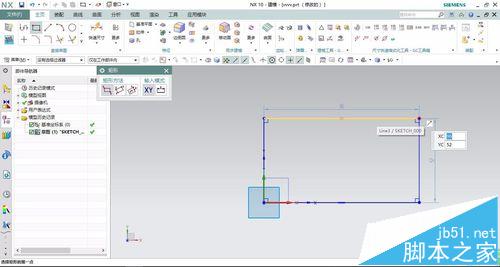

4、點擊矩形圖標，繪制一個矩形，大小任意，繪制完畢就可以退出草圖了。

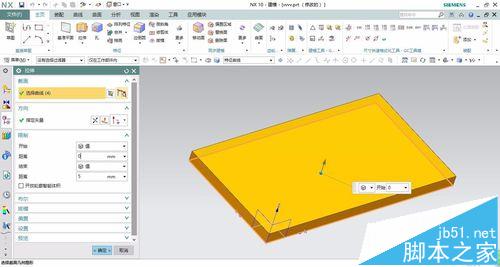

5、點擊拉伸命令，拉伸高度為5mm，類型為實體，方向?yàn)閆軸方向。

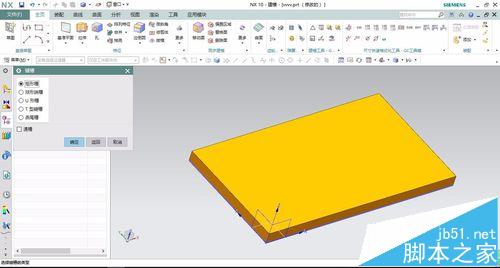

6、點擊鍵槽，鍵槽在主頁上有，或者在菜單--插入--設計特征--鍵槽尋找，也可以從命令搜索尋找命令。點擊矩形槽，點擊確定。

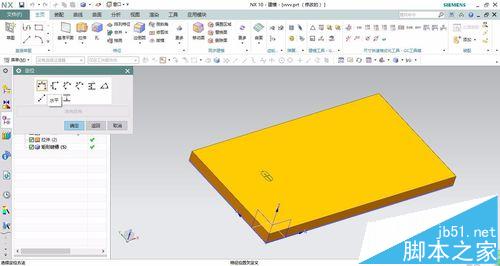

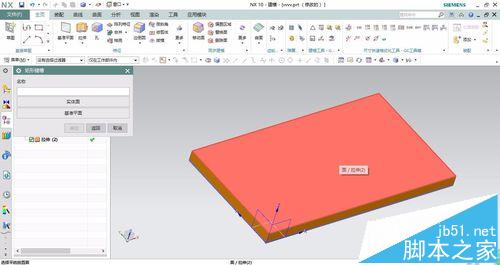

7、選取長方體的上表面；選取上表面的鄰邊。

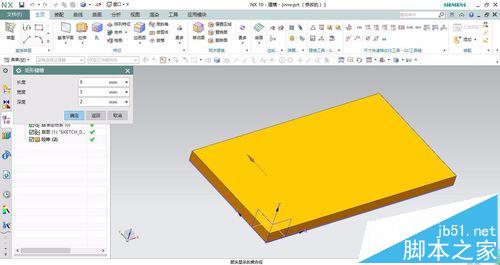

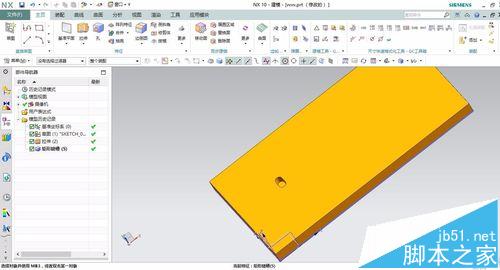

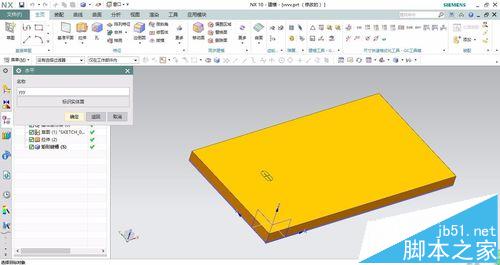

8、輸入長度深度寬度參數，輸入名稱，效果圖如下圖所示，完成矩形槽的建立。
