本篇經驗將介紹如何在PowerDesigner中創建概念數據模型。概念數據模型也稱信息模型，它以實體－聯系(Entity-RelationShip,簡稱E-R)理論為基礎，并對這一理論進行了擴充。它從用戶的觀點出發對信息進行建模，主要用于數據庫的概念級設計。

1、打開PowerDesigner，點擊菜單“File”---->“New Model”，如下圖所示：

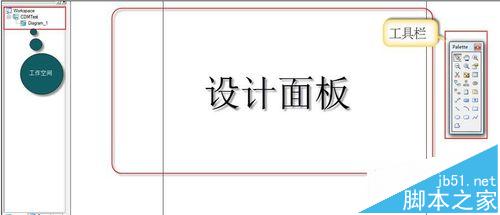

2、點擊【OK】按鈕后，將進入如下的畫面，如下圖所示：

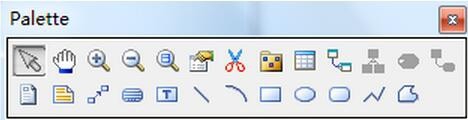

3、系統將出現一個工具欄如下，用于在設計面板中設計模型，如下圖所示：

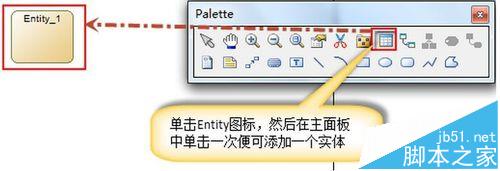

4、單擊Entity圖標，然后在主面板中單擊一次便可添加一個實體，如下圖所示：

5、切換回一般鼠標模式，雙擊已經添加的實體，彈出設置屬性的對話框，如下圖所示：

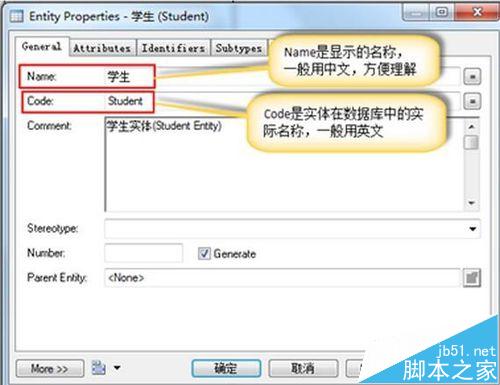

6、在General選項卡中可以設置實體的Name和Code等屬性，如下圖所示：Code是實體在數據庫中的實際名稱，一般用英文，Name是顯示的名稱，一般用中文，方便理解。

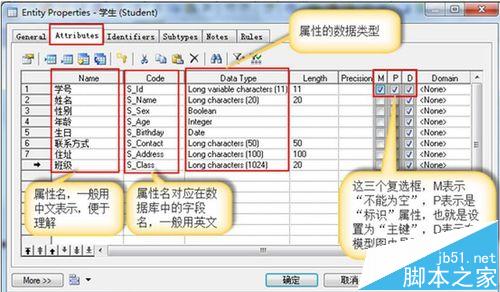

7、切換到Attributes選項卡可以添加實體的屬性，如下圖所示：

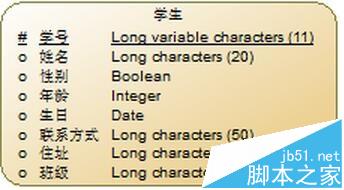

8、設置完成之后，如下圖所示：
