該經驗為大家分享一篇UG10.0怎么繪制夾子的教程。

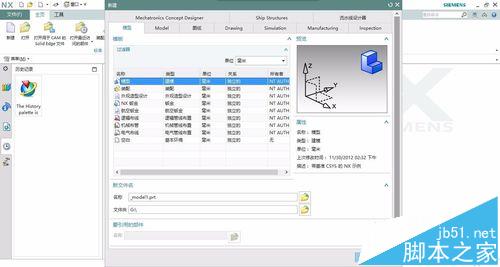

1、首先，雙擊或者右鍵打開UG10.0軟件，這里10.0版本為例，其他版本的都可以使用該教程，然后，新建一個模型文件，默認名稱和路徑即可。

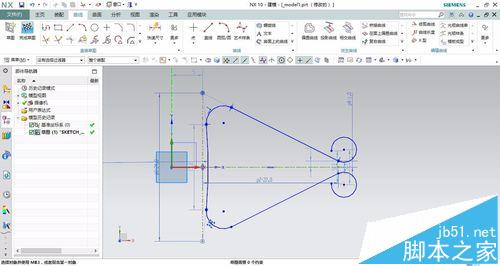

2、點擊草圖，繪制草圖，以XY平面為基準平面，繪制如下圖所示的圖形，完成后就可以退出草圖。

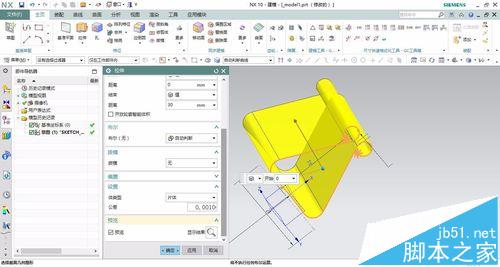

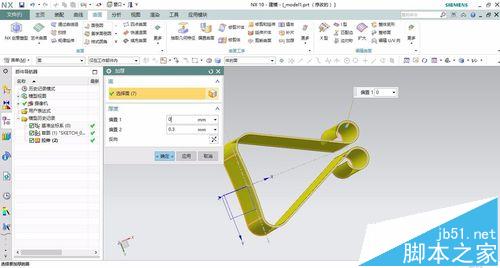

3、點擊拉伸命令，將上述的草圖進行拉伸，拉伸類型為片體，拉伸高度為30，完成后點擊確定。然后進行加厚處理，加厚為0.3即可。

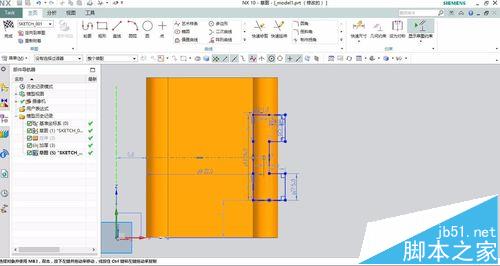

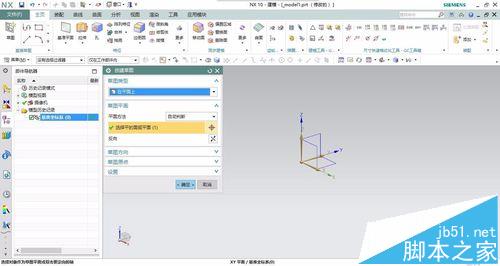

4、然后，再次繪制草圖，以XZ平面為草圖平面，繪制如下圖所示的圖形，完成后退出草圖了。

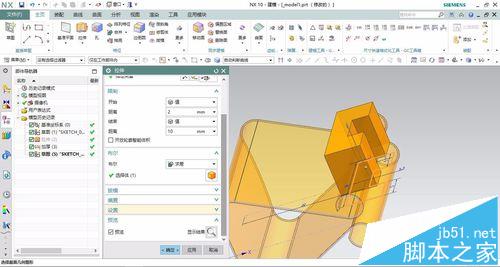

5、拉伸，拉伸類型為實體，布爾求差，進行兩次拉伸，切除多余的部分。

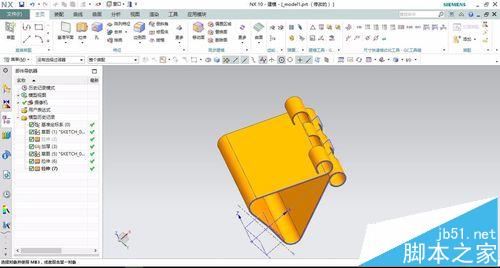

6、進行面倒圓，面倒圓注意法向和半徑的大小，面倒圓跟著自己的感覺來走即可。

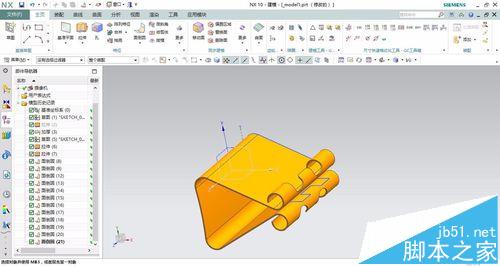

7、我們改變其顏色和隱藏草圖等曲線（ctrl+b過濾器可選擇）。真實著色即可。

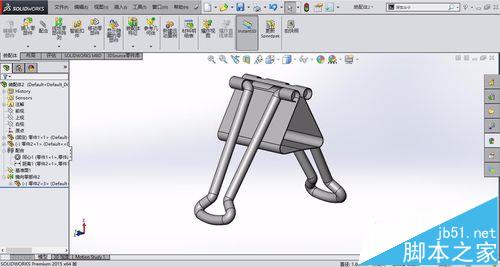

8、這是是solidworks所繪制的。具體可看我的下一篇經驗。
