隨著AUTOCAD功能的增加，也可以使用三維實體直接轉二維平面圖形。但該軟件在生成三維實體時還是沒有其它專業的三維軟件方便，而它的平面圖效果卻又是其它軟件不能比的。這里介紹一下如何把在UG NX中創建的三維模型導入到CAD軟件中。

1、先打開UG NX軟件，隨意繪制一個實體模型，這里以圖中長方體為例。

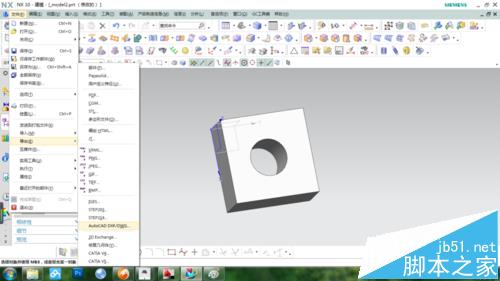

2、點擊文件/導出/AutoCAD DXF/DWG，如圖，選擇導出為3D文件，指定文件存放目錄。如需導出平面圖可參考下面的經驗鏈接。

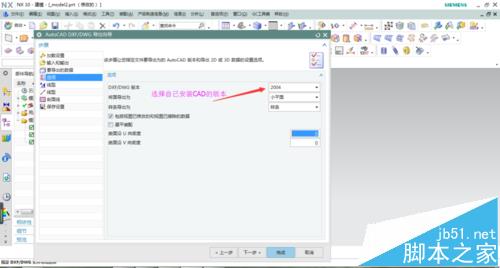

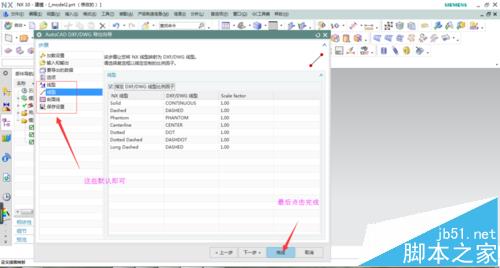

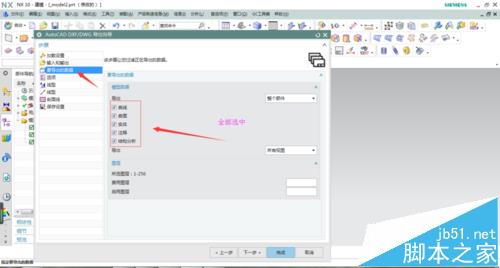

3、將導出數據中的實體、曲面等全部選中，設置好要導出的CAD版本，不能高于自己電腦的軟件版本。其它選擇默認即可。如圖所示

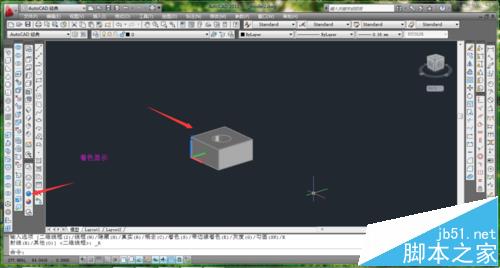

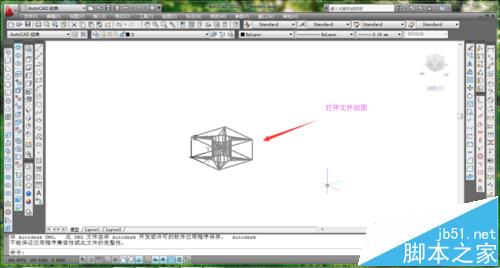

4、打開AutoCAD軟件，打開剛剛導出的圖形，默認為線框顯示。將視圖進行著色顯示，效果如圖。

注意事項：

注意輸出選項根據需要選擇2D或者3D圖形。
