UG NX的曲線功能很多，有些功能可能使用了數年都不知道怎么用，因為很多結果可以使用不同的方法獲得。這里介紹在該軟件中如何使用投影曲線功能在圓柱上形成封閉的曲線。

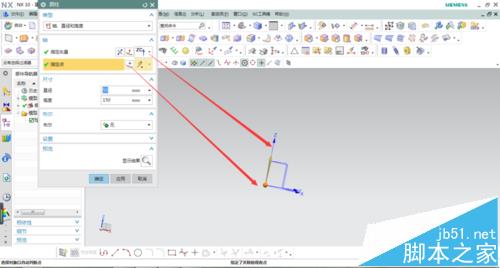

1、首先打開軟件，我這里用的NX10.0的版本，其它低版本都有這個功能。選擇插入設計特征/圓柱，或者使用設置的相應快捷鍵，繪制一個圓柱體。圓柱體的繪制有多種方法，可查看下面的經驗鏈接。

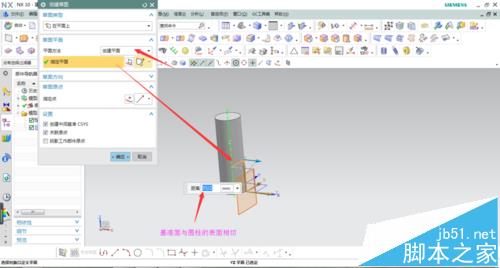

2、進入草圖模塊，選擇創建平面，選取原YZ基準面為參考，將新基準面偏移到圓柱表面相切。如圖所示。

3、在草圖模塊，繪制一段需要的曲線，這里繪制的是一段樣條曲線，根據自己的需要調整形狀和尺寸。

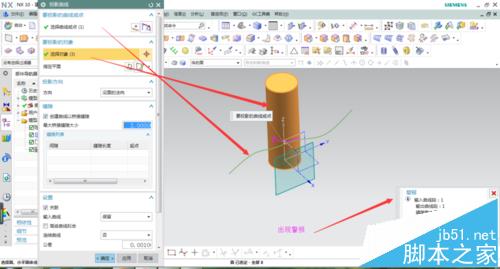

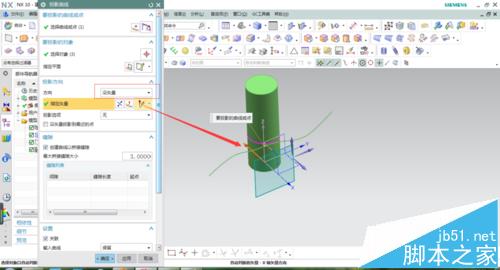

4、完成后退出草圖，選擇插入/派生曲線/投影，選取草圖線，選擇圓柱面為投影面，這里軟件提示警報。將投影方向改成沿矢量方向，效果如圖，完成在圓柱上的封閉曲線投影。

注意事項：

注意投影選擇投影方向，當沿面的法向時，投影出來的線不是封閉纏繞圓柱面。
