雖然現在的3D軟件很普及并且功能十分強大，但還是要常借助其他軟件來完成工作的溝通。UG本身就能出工程圖，但大多還是習慣用CAD來編輯二維平面圖。以下記錄其導出的一些小方法。

1、用UG自帶的工程模塊出好工程圖，注意圖中的虛線及中心線。因為不同公司的軟件進行轉換會有各種小問題出現，這線型比例就是其中一個。

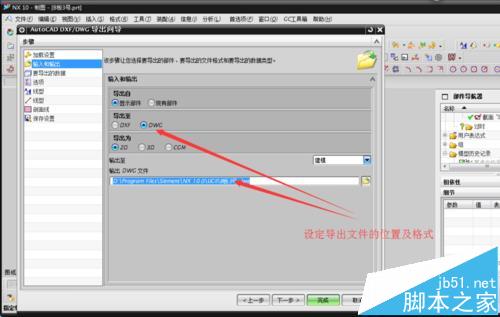

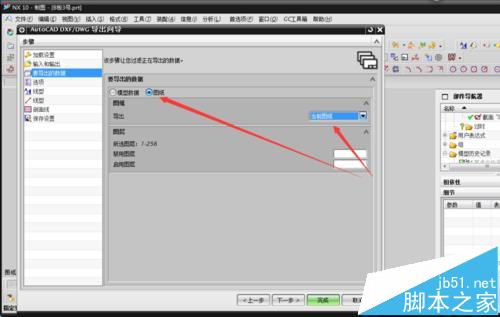

2、點文件菜單，選導出選擇要導出的文件格式。彈出引導框，按下面步驟去做（設定好文件導出位置后也可直接點完成）。

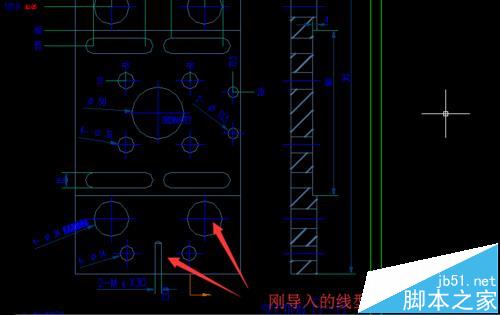

3、下圖是剛導入的圖，主要缺點就是線型比例不對，如果不修改出圖會造成不小的誤會。

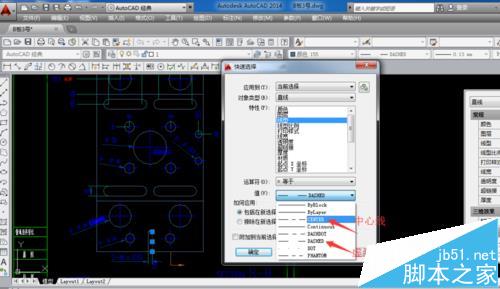

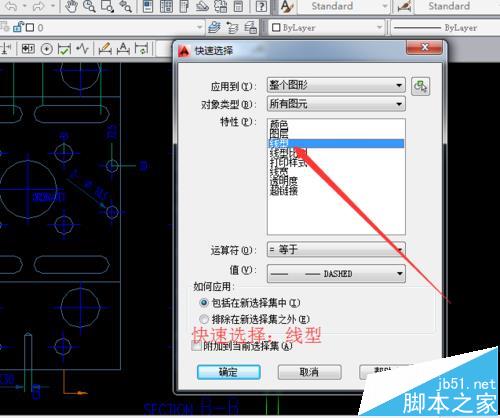

4、可用快速選擇進行全圖修改，這里選用線型來進行篩選。

5、導入的虛線在CAD中為DASHED;中心線為：CENTER（如果分不清是什么線型可點選要修改的線，會出現提示的）；

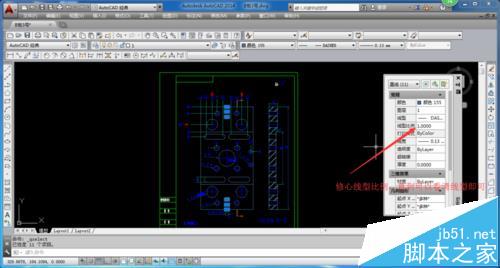

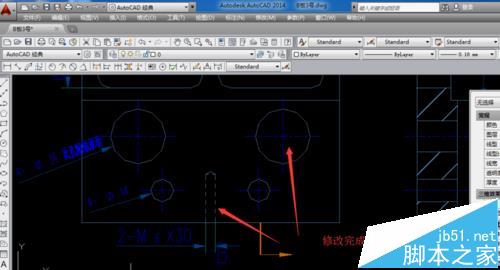

6、確定后鍵入“ch”進入屬性欄，修改常規中的線型比例，修改的數值為直到可看清線型為準。
