對于UG三維軟件的學習的最終目的是導出產品、模具、機構、模型的二維圖紙，因為我們加工的依據需要通過二維圖紙的尺寸進行表現，那么怎么通過UG完成工程圖紙的繪制那？

1、運行UG三維制圖軟件，呈現ug三維軟件操作頁面。在此操作頁面我們可以通過新建進入可模塊如建模、裝配、圖紙等部分進行繪圖操作

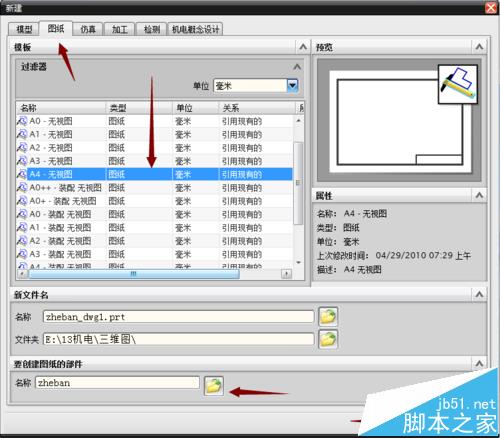

2、點擊操作菜單里的新建，彈出新建對話框，找到圖紙命令，點擊圖紙命令，進行圖紙的紙張選擇，我們選擇A4紙張進行詳細講解

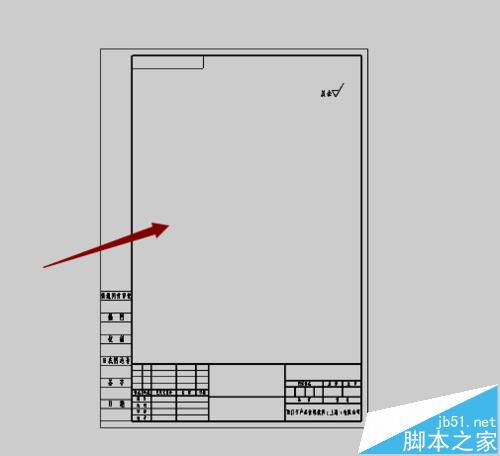

3、點擊確定，進入到圖紙操作頁面，我們在此操作頁面完成圖紙的繪制。

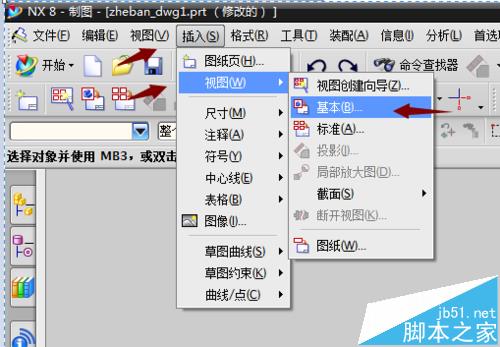

4、在此操作頁面的菜單欄找到插入命令，點擊插入命令找到視圖，然后找到基本視圖

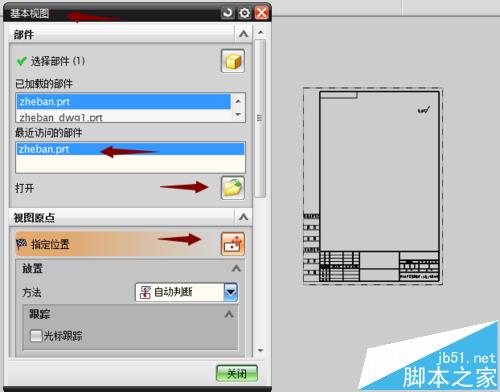

5、點擊基本，彈出基本視圖對話框，通過此對話框可打開要進行投影圖紙的三視圖

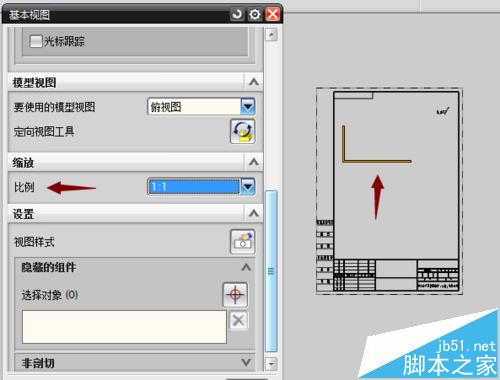

6、點擊最近訪問的圖形，打開三視圖或者通過打開文件夾的方式打開三視圖。此時可將鼠標放置到圖紙框內，可看到三視圖形，此時我們可以進行二維投影，但是如果圖形太大或者太小可以通過比例進行調節

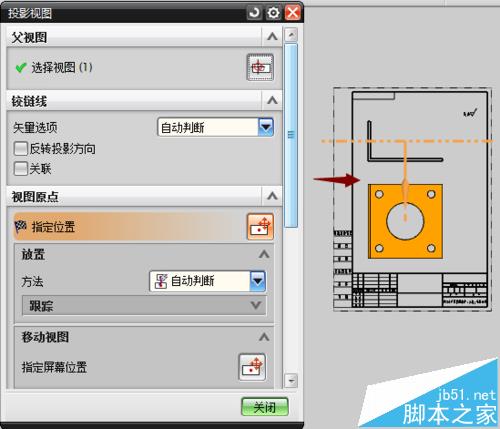

7、調整好位置之后，我們可以在圖紙框里左鍵點擊，然后進行俯視圖投影，位置選好之后進行左鍵點擊，右視圖方法同上。

注意事項：

UG投影二維圖，注意紙張的選擇以及投影比例的選擇。
