CPU風扇安裝與拆卸方法指南裝機必看 新時代散熱器安裝方法指南
隨著高主頻、高發熱量的CPU大面積普及，CPU散熱器這個在幾年前還不為消費者所注意的小配件卻越來越成為消費者關注的焦點。Presscort核心的奔騰4處理器、賽揚D處理器、Athlon 64等新一代處理器在給我們帶來強勁性能的同時，還帶來了恐怖的功耗，如何讓他們在CPU散熱器的幫助下穩定的在機箱中工作則是我們最為關心的。
為此各家散熱器廠商都為這些新一代CPU設計了散熱效果優秀的CPU散熱器，相對于熟悉的Socket 478、462接口的散熱器，消費者可能對LGA 775、Soket 754/939等新接口的CPU散熱器還感到陌生。下面小編就以英特爾/AMD兩個平臺為例，為大家演示如何安裝新接口的CPU散熱器。
AMD K8 CPU散熱器安裝方法
與英特爾單一的LGA 775不同，目前AMD平臺有Socket 754和Socket 939兩種規格組成。雖然二者在針腳數量和定義上都不盡相同，但是二者的散熱器規格卻是一樣的，所以小編僅以Socket 939為例，為大家演示AMD平臺CPU及散熱器的安裝過程，Socket 754平臺安裝方法大同小異。
這就是基于Nforce4-SLI芯片組的華碩A8N-SLI Deluxe、AMD Athlon 64 FX-57和Tt 金星10A散熱器。

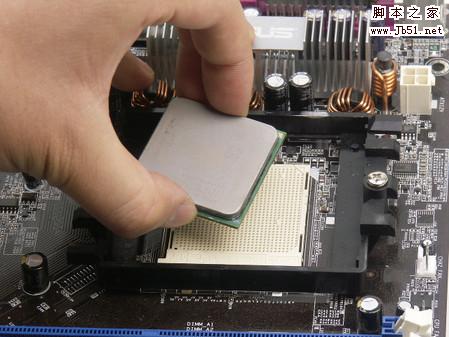

在安裝CPU我們要注意，為了避免CPU安裝方向出錯，在CPU的右上角和Socket 939接口上都有三角形的標志，以方便讀者安裝，安裝CPU時對準箭頭即可。
安裝CPU完畢后記得把金屬棍按下，以固定CPU。在安裝散熱器之前不要忘記在CPU上抹上適量的散熱硅脂。

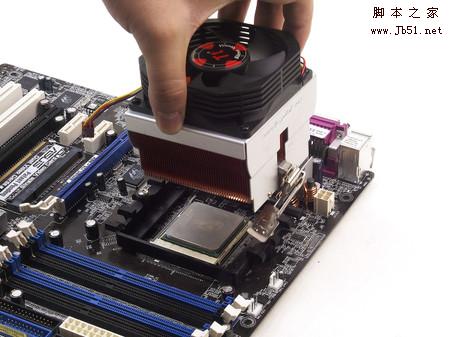

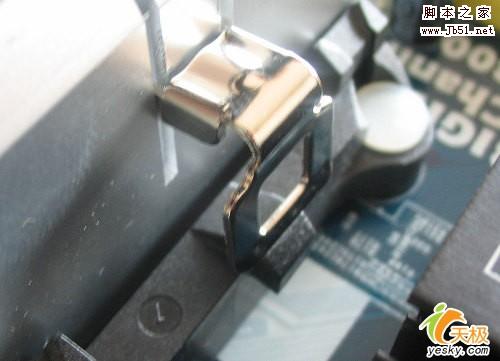

安裝CPU散熱器時首先要將Tt 金星10A垂直于CPU上方慢慢放下，切忌不要用力。由于主板上大大小小的電容經常會影響CPU散熱器的安裝，所以小編建議在安裝K8散熱器時，將沒有金屬扣具的一端沖里安裝。當散熱器底部的金屬與CPU接觸完全后，用力將散熱器卡扣與CPU插槽連接在一起。

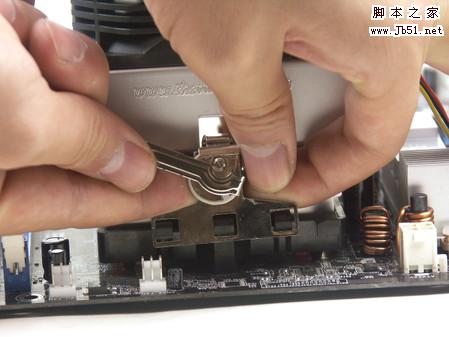

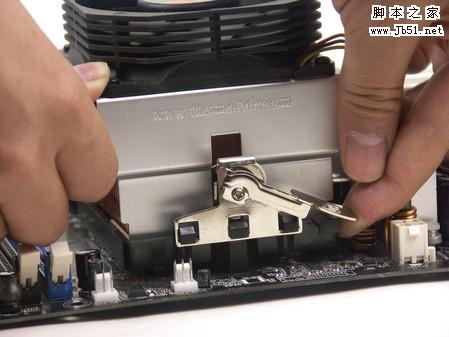

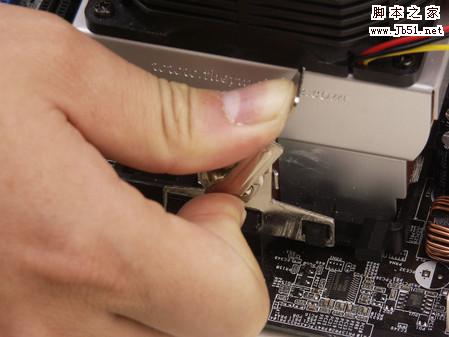

之后是最關鍵的一步，在確定散熱器扣具另一端的卡扣已經與CPU插槽扣在一起之后，在保持散熱器底部水平與CPU接觸之后，雙手用力慢慢將金屬扣具一端的卡扣按在CPU插槽上。
完成上一步之后，剩下的步驟就簡單了，只需將金屬扣具緩緩按下至另一端即可。
.
CPU散熱器安裝成功之后，可千萬不要忘記將CPU散熱器的電源插在主板相應的位置上。
AMD K8 CPU散熱器拆卸方法
俗話說：請神容易，送神難。其實對于K8 CPU散熱器來說，拆卸與安裝相比卻要容易得許多。
.

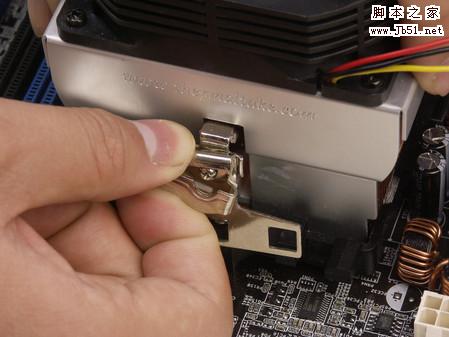

拆卸K8 CPU散熱器時首先要將金屬扣具拉起至另一端。
之后最后用雙手將有金屬扣具一端的卡扣緩緩?fù)瞥?，如果扣具比較緊的話也可以借助改錐等工具。
當一端扣具打開之后，另一端扣具的解除就要容易得許多，只要用手將扣具緩緩?fù)瞥黾纯伞?br />
當兩端扣具全部打開之后，就可以將CPU散熱器慢慢取下。這里需要注意的一點是，由于散熱硅脂有可能將CPU和散熱器底部金屬粘在一起，所以取下CPU散熱器的時候一定要垂直取下，以避免將CPU脆弱的針腳弄彎。AMDCPU安裝方法！?。。▓D解）

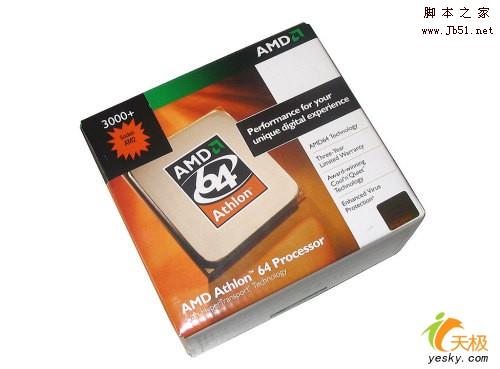

采用AM2接口的速龍?zhí)幚砥?，為了與前期的939針?biāo)冽埾鄥^(qū)分，我們在處理器的包裝盒上會看到AM2的字樣。上圖可以看到，這是一款A(yù)MD AM2 Athlon 3000+處理器，也就是最近比較熱門的AM2接口的速龍3000+。

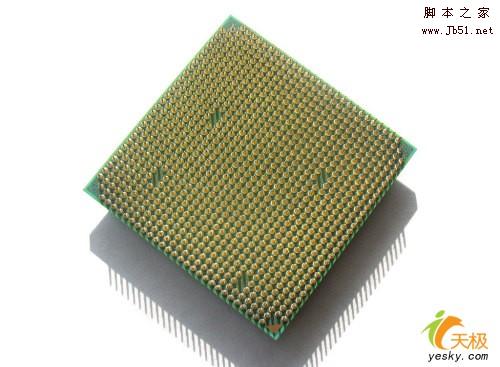

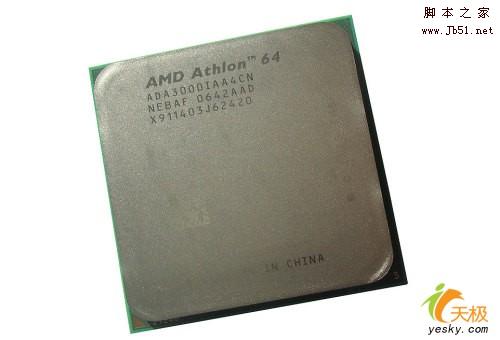

上圖中在處理器正面的金屬保護殼上刻有處理器型號的字樣，以方便用戶正確的識別。AM2處理器與前期的產品一樣，同樣采用針腳設計，AM2處理器采用940針，這也是與Intel LGA 775觸點式接口最大的區別。
AM2處理器盒裝中的散熱風扇，與939針與Intel LGA 775接口的散熱器區別還是比較大的。
支持AMD AM2處理器的主板，可以看到接口與早期的939針?biāo)冽埐⑽窗l(fā)生太大的區別，不過安裝散熱器的支架有了比較明顯的變化。

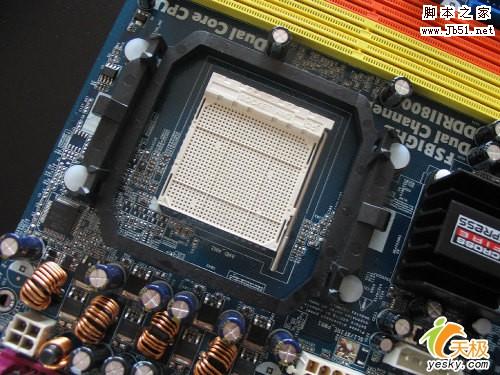

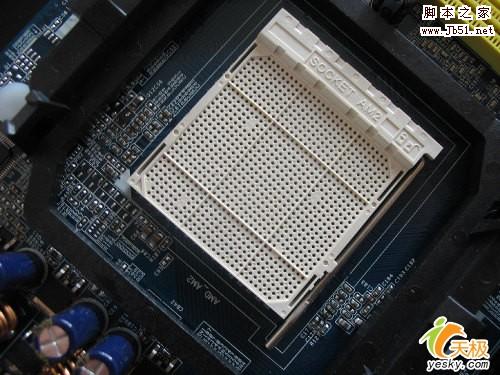

AM2接口特寫，可以看到“SOCKET AM2”的字樣

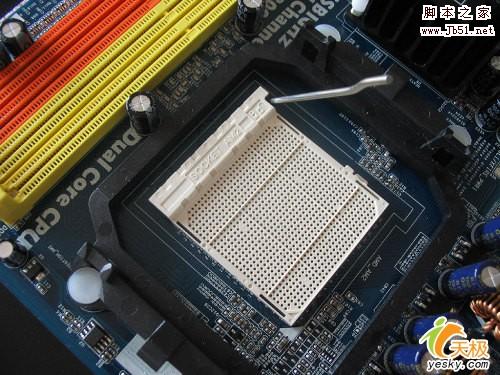

安裝第一步，我們將CPU插槽上的拉桿提起，方法是用輕微的力量向下壓固定CPU的拉桿，同時用力往外推，使其脫離固定卡扣后，再輕輕的提起拉桿即可。
第二步，將處理器上印有三角標志的一端與CPU插槽上印有三角標志的一端對齊，即可以將CPU與插座固定好。

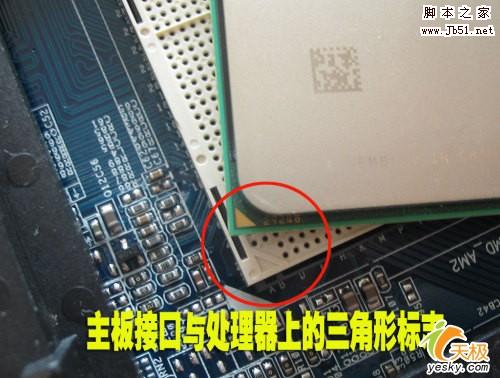

處理器與CPU插座上三角標志的特寫

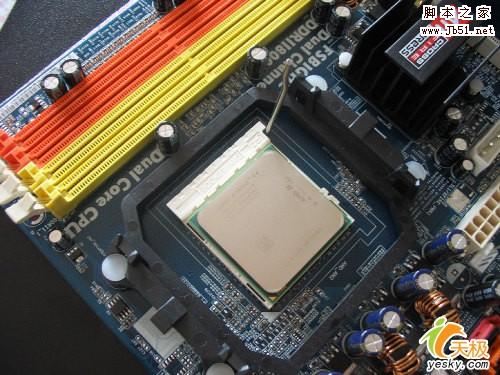

確認CPU與插座緊密結合后，我們再反方向?qū)⒗瓧U扣死（這個步驟需要大家微稍用點力），即完全了CPU與插座的安排過程。接下來，我們就需要安裝散熱器了，安裝散熱器的過程與Intel完全不同，大家可要看仔細了。
在安裝處理器之前，我們需要往CPU上均勻的涂上一層導熱硅脂，保證CPU與散熱器的良好結合，更有利于處理器的散熱。由于盒裝的AMD AM2處理器在散熱器的底部已經涂上了導熱硅脂，因此這里我們就不需要再在CPU表面涂抹，只需要將散熱器底部用來保護硅脂的塑料盒拿去即可。

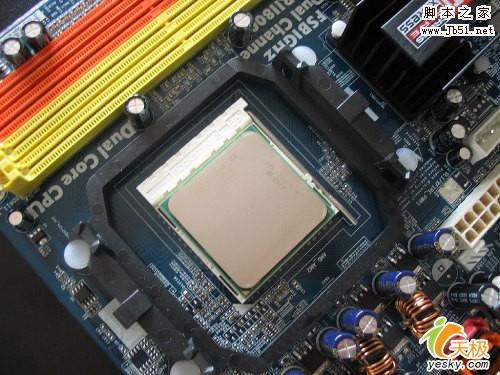

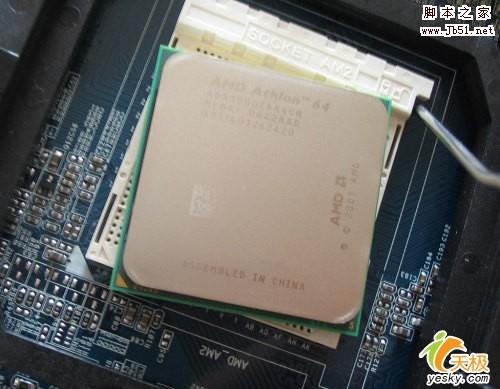

首先，我們將處理器按照正確的方向放到插座中，這個比較簡單，只有方向正確才能夠裝入，反之則無法放到位。

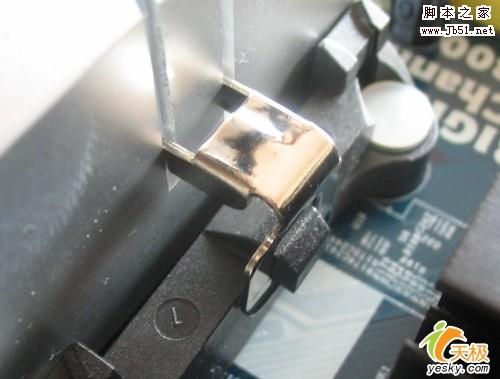

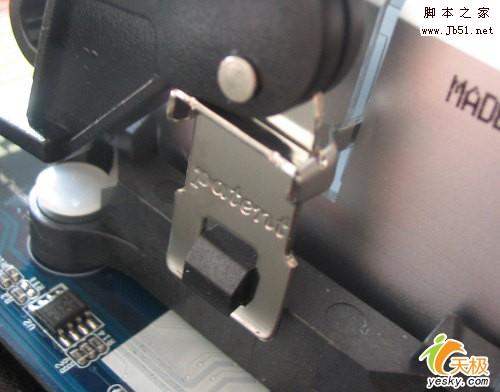

散熱器與CPU支架上的卡座位
稍用力往下壓即可將之卡死

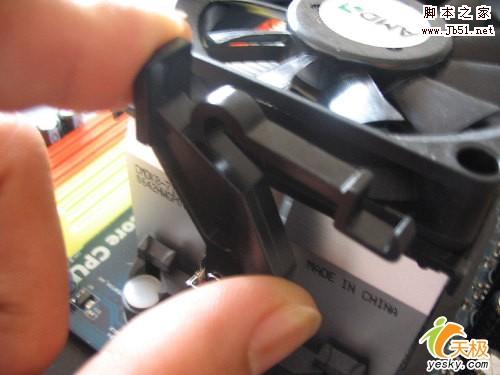

接下來，我們先將散熱器上沒有扳手的一端與主板處理器支架上的卡扣對齊并卡好。
用同樣的方法，將另一端散熱器與主板CPU支架上的卡扣卡好，這樣散熱器就被因定在了主板的CPU支架上，為了使其更加牢固，散熱器上還提供有卡死的扳手。

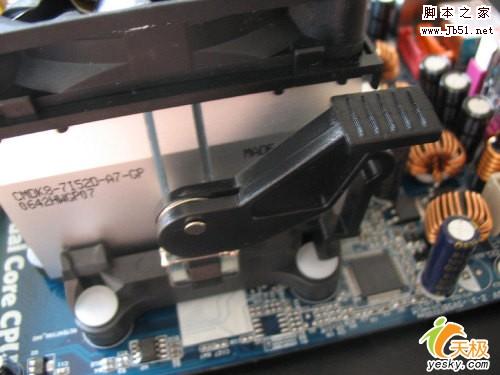

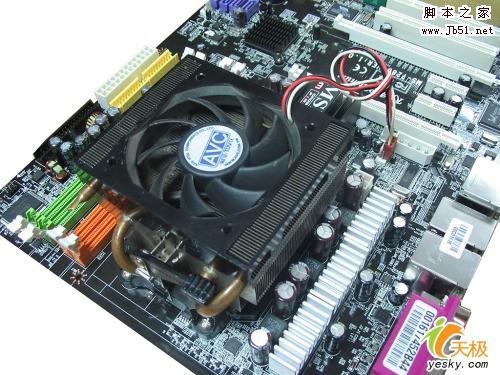

我們按照正確的方向，將扳手扳到位，便將散熱器牢牢的固定在主板的CPU支架上。

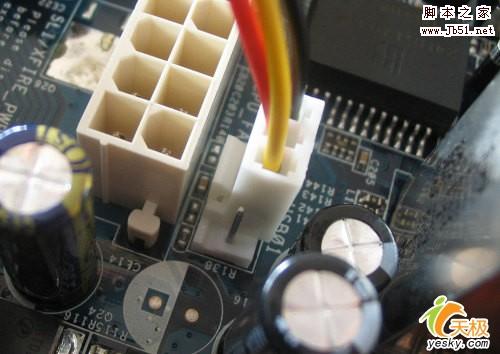

接下來，只需要將散熱器上的散熱風扇插頭正確安裝到主板上提供的接口上即可，各個接頭均采用防呆設計，反方向是無法插入的。上圖中我們可以看到，主板上安裝散熱器的接口提供了4針，而處理器的接口僅為三針，這里需要特別強調一下的是，四針的風扇接口是為一些轉速較高的風扇設計的，由于AMD的發熱量并不大，因此散熱風扇的轉速并不太高，所以這里提供了三針的接口。不過這樣的接口同樣適用于主板上的四針插口，安裝上同樣采用防呆式的設計，一目了然。

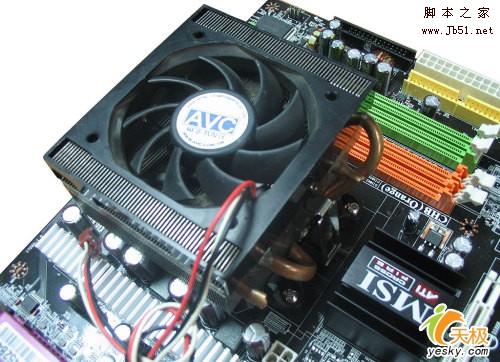

至此，CPU、散熱器就被牢牢的安裝到主板上，接下來再簡單的介紹一下內存的安裝方法。

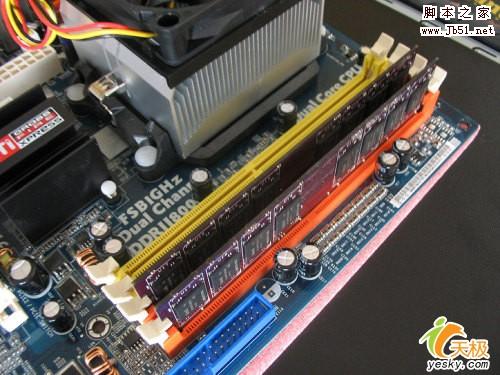

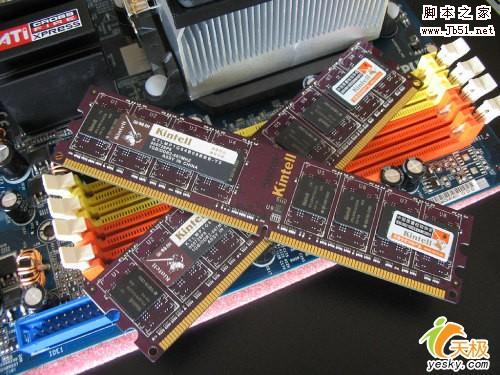

DDR2-800內存與主板上的內存插槽，可以看到主板上提供有四根DIMM內存插槽，桔紅色與黃色分別有兩根，這樣的設計是方便用戶組建雙通道內存，安裝時我們只需要將兩條內存插入顏色相同的兩根內存插槽中即可。
安裝方法很簡單，內存與插槽采用防呆式的設計，方向反了無法插入，安裝時用兩大拇指按住內存條的兩頭，用力往下按壓，只到一聲清脆的聲音后，即安裝到位。
英特爾LGA 775 CPU散熱器安裝方法
在英特爾的不懈努力之下，DDR2內存規格、PCI-E系統總線、LGA 775接口逐漸被消費者所熟悉，這其中英特爾9XX系列主板功不可沒。一直以來廣大硬件玩家們都對Socket 478針腳的奔騰4CPU散熱器簡便的安裝方法而津津樂道，而面對結構略顯復雜的LGA 775散熱器卻是一頭霧水。下面小編就以英特爾原裝915P主板為例，為大家演示如何正確安裝LGA 775CPU和配套散熱器。
為了幫助使用者正確安裝CPU，LGA 775接口的CPU和CPU插槽上都有一個三角形的小箭頭，我們在安裝時只要將方向?qū)?yīng)正確即可。

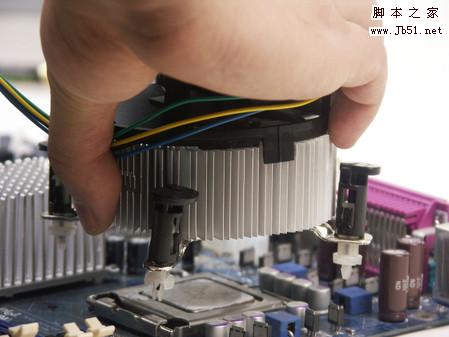

LGA 775散熱器周圍分布四個塑料扣具，當CPU正確安裝之后，我們在放置LGA 775散熱器時需要注意將散熱器的四個扣具對準CPU插槽上的相應位置。

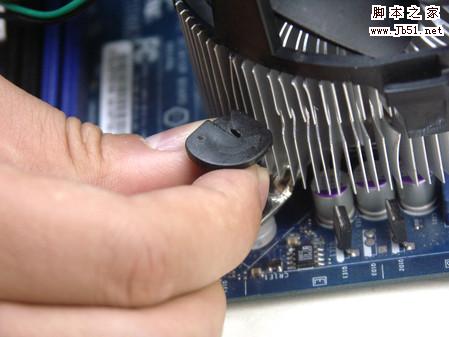

下一步是LGA 775散熱器的關鍵。我們注意到四個塑料扣具上都有方向箭頭，此時需要按照箭頭方向逆時針旋轉扣具。

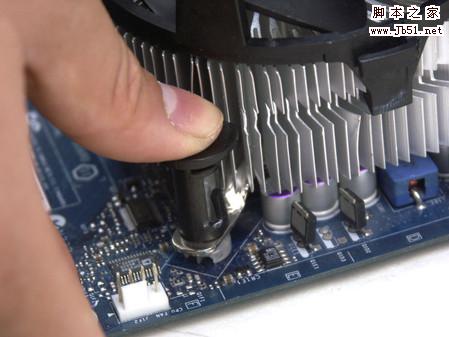

將四個扣具都按照箭頭方向逆時針旋轉之后，便可以用力將扣具按下。此時可以按照對角順序按下扣具以保證散熱器與CPU緊密連接。

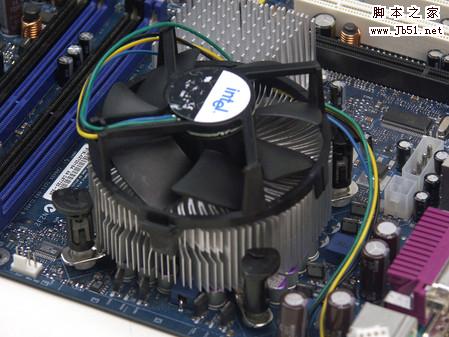

扣具按下后，再將其按照與箭頭相反方向順時針旋轉至圖中所示位置。

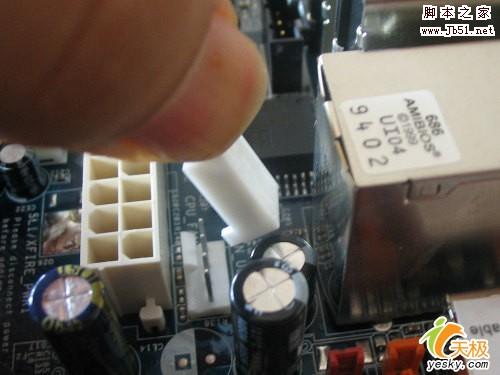

安裝CPU散熱器的最后一步就是將散熱器風扇的電源接在主板相應位置，如標有CPU FAN的電源接口。
英特爾LGA 775 CPU散熱器拆卸方法
拆卸LGA 775散熱器時，首先要將四個扣具按與箭頭一致的方向順時針旋轉。
在確定四個扣具已經按順時針旋轉后，分別將四個扣具用力拔起，此時注意按住散熱器，以避免用力過猛。

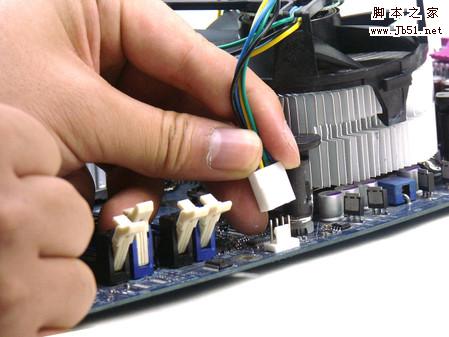

在四個塑料扣具都拔起之后，就可以將LGA 775取下。在此之前不要忘記將散熱器風扇電源取下。
至此，小編已經向大家演示了目前CPU主流的兩大平臺英特爾LGA 775和AMD K8平臺CPU及其散熱器的安裝過程，相信即使是一名普通消費者也應該對這個并不復雜的環節有所了解。其實只要本著膽大心細的原則，獨立安裝CPU散熱器其實并沒有想象中的那么難。大家只要按照我在文章中所演示的方法去做，每一名讀者對可以成為一名合格的DIYer。
